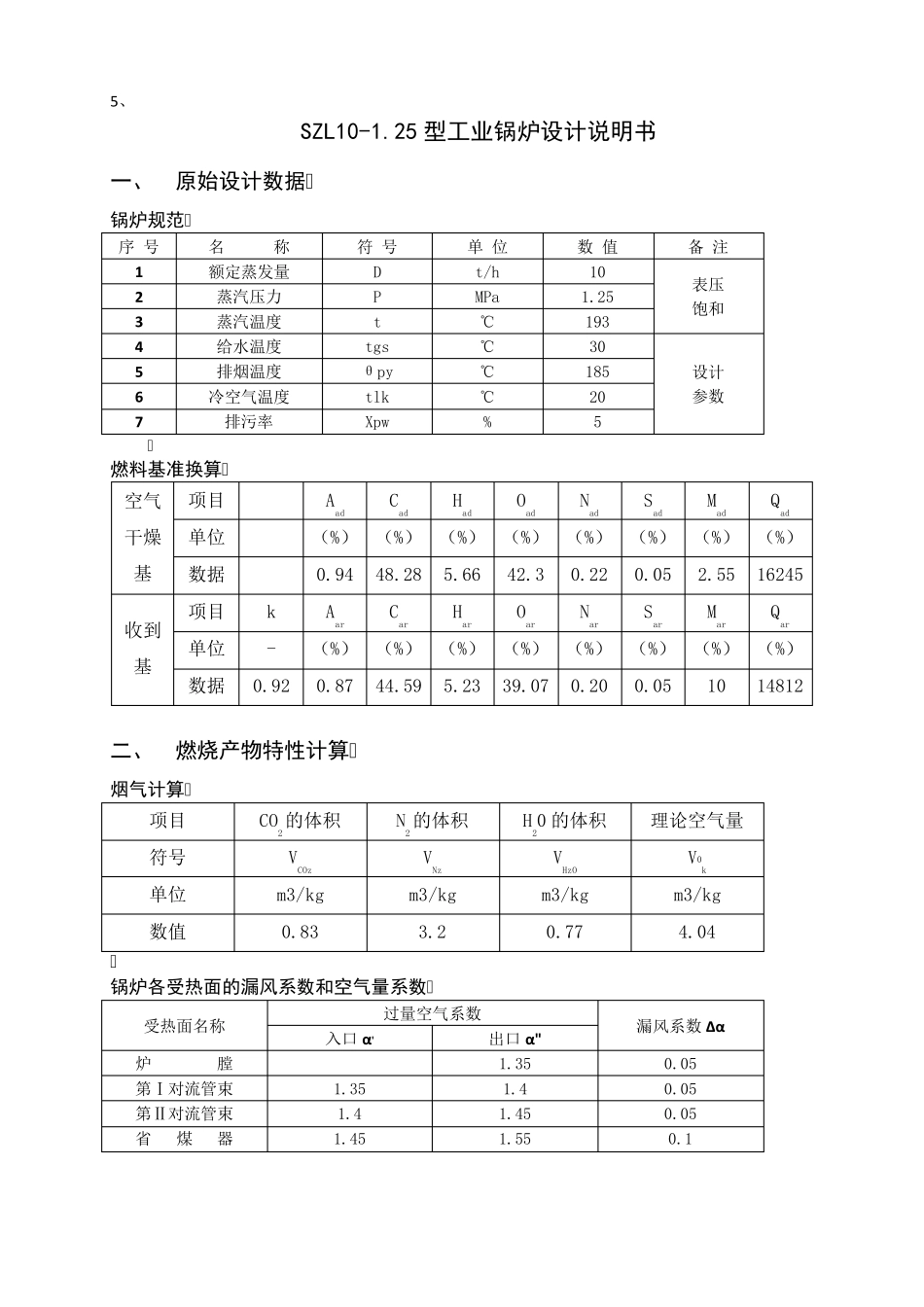

SZL10-1.25 型工业锅炉设计 1、 设计对象 设计一台SZL10-1.25 型工业锅炉，常温给水，常温送风 2、 设计燃料的性质 项目 Mar Aar Car Har Oar Nar Sar Qar，v ，net 单位 （%） （%） （%） （%） （%） （%） （%） kJ/kg 数据 10.0 0.87 44.59 5.23 39.07 0.20 0.05 14812 3、 指定设计参数 项目 炉膛出口过量空气系数 排烟温度 飞灰份额 灰渣含碳量 飞灰含碳量 符号 单位 - ℃ （%） （%） （%） 数据 1.35 185 95 5.0 10.0 4、 设计任务与进度安排 工作日 内容 备注 1 准备设计工具与参考书，熟悉工作内容 2 燃料与燃烧计算； 3 编制温焓表； 4 热平衡计算 进度检查节点 5 确定炉排面积、受热面积吸热量分配、确定各级受热面的出口烟温； 6 炉膛结构设计、炉膛传热计算； 7 对流受热面的 结构设计、对流受热面传热计算 进度检查节点 8 制图：锅炉总图（不含竖井烟道），1 号图纸 1 张 9 10 11 进度检查节点 12 编制计算说明书 13 14 装订并提交课程设计说明书（含任务书、设计计算书）、设计图 注 ： 此 页 装 订 在 提 交 的 设 计 说 明 书 的 封 面 之 后 5 、 SZL10-1.25 型工业锅炉设计说明书 一、 原始设计数据 锅炉规范 序 号 名 称 符 号 单 位 数 值 备 注 1 额定蒸发量 D t/h 10 表压 饱和 2 蒸汽压力 P MPa 1.25 3 蒸汽温度 t ℃ 193 4 给水温度 tgs ℃ 30 设计 参数 5 排烟温度 θpy ℃ 185 6 冷空气温度 tlk ℃ 20 7 排污率 Xpw % 5 燃料基准换算 空气干燥基 项目 Aad Cad Had Oad Nad Sad Mad Qad 单位 （%） （%） （%） （%） （%） （%） （%） （%） 数据 0.94 48.28 5.66 42.3 0.22 0.05 2.55 16245 收到基 项目 k Aar Car Har Oar Nar Sar Mar Qar 单位 - （%） （%） （%） （%） （%） （%） （%） （%） 数据 0.92 0.87 44.59 5.23 39.07 0.20 0.05 10 14812 二、 燃烧产物特性计算 烟气计算 项目 CO2的体积 N2的体积 H20 的体积 理论空气量 符号 VCOz VNz VHzO V0k 单位 m3/kg m3/kg m3/kg m3/kg 数值 0.83 3.2 0.77 4.04 锅炉各受热面的漏风系数和空气量系数 受热面名称 过量空气系数 漏风系数Δα 入口 α' 出口 α" 炉 膛 1.35 0...
