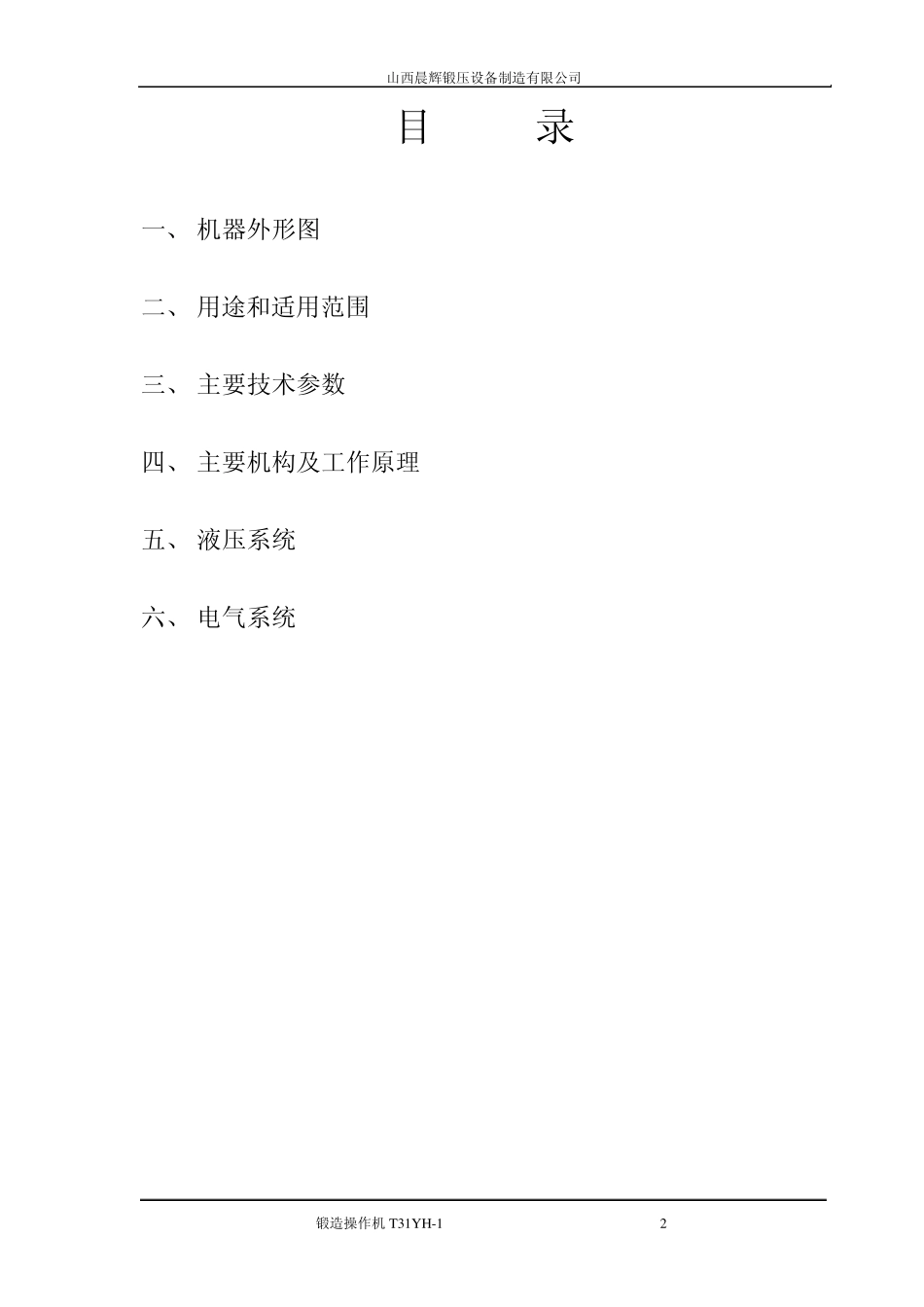

山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 1 锻 造 操 作 机 T31YH—1 技 术 说 明 山西晨辉锻压设备制造有限公司 山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 2 目 录 一、 机器外形图 二、 用途和适用范围 三、 主要技术参数 四、 主要机构及工作原理 五、 液压系统 六、 电气系统 山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 3 一、 机器外形图 山西晨辉锻压设备制造有限公司 锻造操作机 T31YH-1 4 机器外形图片： 山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 5 二、 用途及适用范围 T31YH-1锻造操作机为全液压传动有轨锻造操作机，可完成大车行走；钳架平行升降；钳杆倾斜；钳口夹紧、松开；钳头旋转；台架回转六大动作。 本机主要用于各种自由锻造操作机，擅于夹持轴类锻件及坯料进行锻造操作，还可用于工件的堆放，胎模和工具的操作。若配有专用钳口，则可扩大工作范围。使用本机可有效地提高生产效率、保证锻件质量、减轻工人劳动强度，从而实现锻造生产机械化。 本机采用板式结构，夹持锻件的额定重量为 1吨，最大夹持力矩为 25千牛²米。 本机试验载荷为 1.5吨，最大载荷不大于 2吨。 山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 6 三、 主要技术参数 1、公称载重量 1吨 2、夹持力矩 2.5t²m 3、夹持棒料范围 Φ 100～400mm 4、夹持饼类件范围 0～Φ 630mm 5、钳架中心高 650～1450mm 6、钳杆伸出量 1300mm 7、轨矩 1650 mm 8、钳头回转直径 860mm 9、钳头转速 0～35转/min 10、大车行走速度 0～30m/min 11、机架回转速度 0～5转/min 12、机架回转角度 ±170° 13、平行升降速度 上倾 10度，下倾能夹持地面上的锻件 14、机器结构形式 平行四连杆结构 15、电机总功率 22KW 16、工作油压 8～12Mpa 17、机器外形尺寸（长³宽³高） 4200³1750m³3100m 18、机器总重量 ≈10t 四、 主要结构及工作原理 T31YH-1锻造操作机根据锻造工艺要求主要有以下六大机构山西晨辉锻压设备制造有限公司 锻造操作机T31YH-1 7 组成： 1、大车行走机构：见图 2：大车传动原理图 大车行走机构为框架焊接结构，车架采用型钢焊接结构，由液压马达减速机组驱动，通过联轴器、传动轴、传动齿轮组、车轮组实现大车前进、后退，驱动采用直联结构。选用液压马达带减速机驱动确保大车行走平稳、可靠。 山西晨辉锻压设备制造有...
