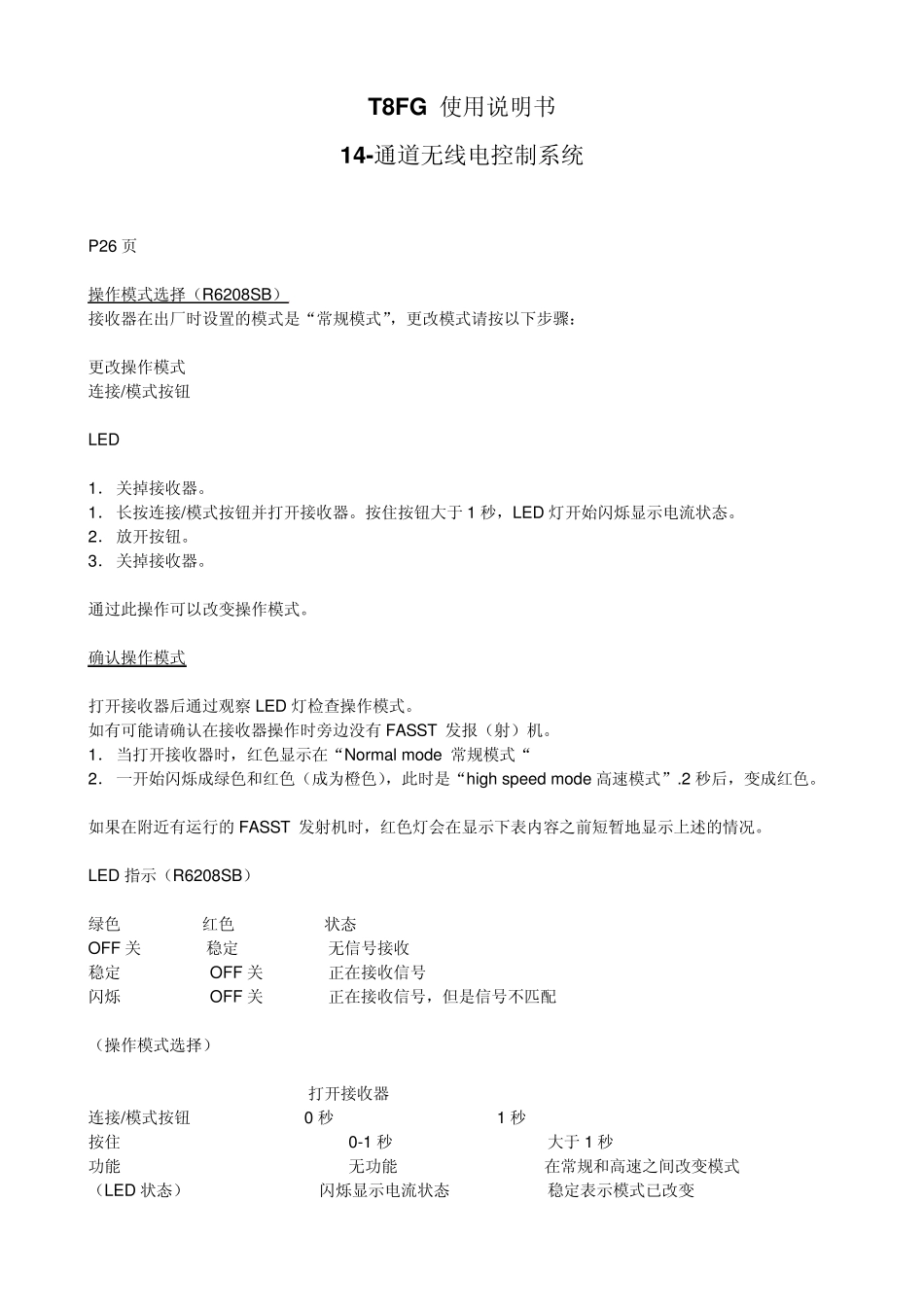

T8FG 使用说明书 14-通道无线电控制系统 P26 页 操作模式选择(R6208SB) 接收器在出厂时设置的模式是“常规模式”,更改模式请按以下步骤: 更改操作模式 连接/模式按钮 LED 1. 关掉接收器。 1. 长按连接/模式按钮并打开接收器。按住按钮大于 1 秒,LED 灯开始闪烁显示电流状态。 2. 放开按钮。 3. 关掉接收器。 通过此操作可以改变操作模式。 确认操作模式 打开接收器后通过观察 LED 灯检查操作模式。 如有可能请确认在接收器操作时旁边没有 FASST 发报(射)机。 1. 当打开接收器时,红色显示在“Normal mode 常规模式“ 2. 一开始闪烁成绿色和红色(成为橙色),此时是“high s peed mode 高速模式”.2 秒后,变成红色。 如果在附近有运行的FASST 发射机时,红色灯会在显示下表内容之前短暂地显示上述的情况。 LED 指示(R6208SB) 绿色 红色 状态 OFF 关 稳定 无信号接收 稳定 OFF 关 正在接收信号 闪烁 OFF 关 正在接收信号,但是信号不匹配 (操作模式选择) 打开接收器 连接/模式按钮 0 秒 1 秒 按住 0-1 秒 大于 1 秒 功能 无功能 在常规和高速之间改变模式 (LED 状态) 闪烁显示电流状态 稳定表示模式已改变 红色闪烁= 常规模式 红色稳定= 常规 绿色/红色闪=高速模式 绿色/红色稳定=高速(1 秒后变成红色) P27 页 S.BUS 舵机频道设置(R6208SB) 可以通过使用S.BUS 相容的接收器、一个 SBC-1 频道更换或一个 CIU-2 USB 系列接口来执行 S.BUS伺服频道设置。 频道设置 1. 把附件的短路插头连接到接收器的数据插口。 *只有在设置S.BUS 伺服频道时才能把附件的短路插头连接到接收器的数据插口上。通常时不要连接这个插头。 2.把 S.BUS 接口按照你所想要设置的频道连接到常规系统的输出接头上(1~8)。 输出接头 频道设置 模式A 模式B 1 1 9 2 2 10 3 3 11 4 4 12 5 5 13 6 6 14 7 7 15 8 8 16 *频道设置模式A(频道1~8 设置模式)或频道设置模式B(频道9~16 设置模式)可以设置 3.打开接收器 *打开接收器后,模式A 中的频道设置立刻就完成了。 (切换到模式B 时,按 Link/Mode 连接/模式按钮只到红色和绿色LED 开始同时闪烁,模式B 下的频道设置即完成) *LED 灯和设置模式相对应地闪烁 模式A:红色灯闪3 次 模式B:绿色灯闪3 次 4.关掉接收器 P28 页 简易连接(...
