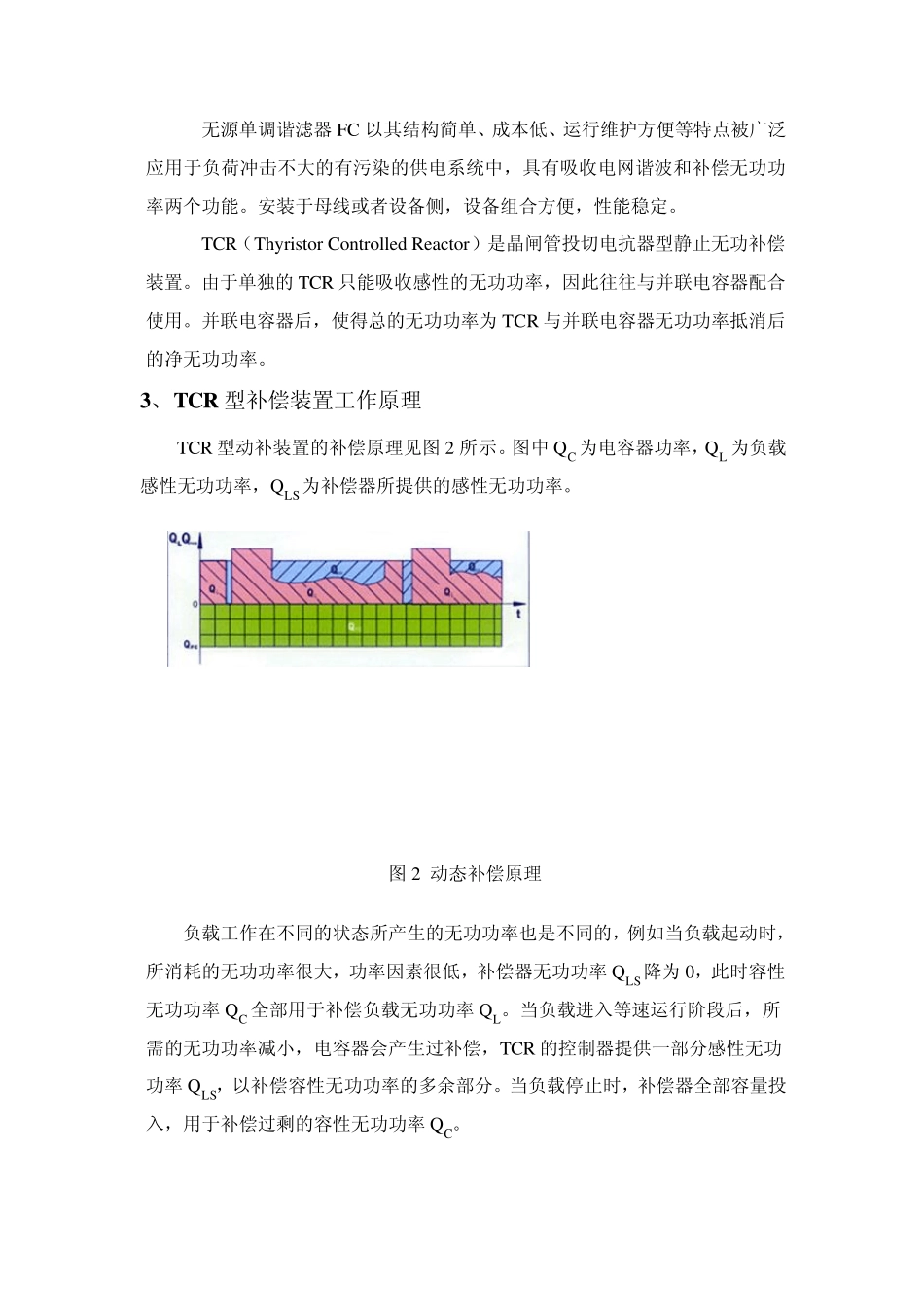

TCR+FC 型SVC 静止动态无功补偿装置简介 随着国民经济的发展和现代化技术的进步，电力网负荷急剧增大，对电网无功功率的要求与日俱增。特别是如轧机、电弧炉等冲击、非线性负荷的不断增加，加上电力电子技术的普遍应用，使得电力网发生了电压波形畸变、电压波动闪变和三相不平衡等，产生了电能质量降低、网络损耗增加等不良影响。因此解决好电网的无功功率因数补偿和谐波滤波问题，对于提高电能质量、安全运行、降低损耗、节能、充分利用电气设备的出力等具有重要的意义。 1、谐波的危害： 1.电能的生产，传输和利用效率降低，电器设备过热，产生附加的振动和噪声 2.绝缘老化，寿命缩短 3.设备故障，引起电力系统局部发生串联谐振或者并联谐振 4.谐波发生放大，造成电容器过热，膨胀甚至产生破裂 5.继电保护和自动化控制装置误动作，使电能计量失准，造成混乱 6.对通信和电子设备产生干扰。 2、简介 90 年代以来，随着高压晶闸阀的制造技术日趋成熟，绝大部分用户采用TCR+FC 型SVC 这种动态无功补偿及滤波装置来改善电网电能的质量。晶闸管控制电抗器型静止动态无功补偿装置是一种可以自动调节的无功功率补偿装置。它具有 3 个主要功能：抑制电压波动， 改善功率因数，吸收电网谐波。 TCR+FC 型SVC 全称如下： 图1：TCR+FC 型SVC 主回路接线图 无源单调谐滤器FC 以其结构简单、成本低、运行维护方便等特点被广泛应用于负荷冲击不大的有污染的供电系统中，具有吸收电网谐波和补偿无功功率两个功能。安装于母线或者设备侧，设备组合方便，性能稳定。 TCR（Thy ristor Controlled Reactor）是晶闸管投切电抗器型静止无功补偿装置。由于单独的 TCR 只能吸收感性的无功功率，因此往往与并联电容器配合使用。并联电容器后，使得总的无功功率为 TCR 与并联电容器无功功率抵消后的净无功功率。 3、TCR 型补偿装置工作原理 TCR 型动补装置的补偿原理见图 2 所示。图中 QC 为电容器功率，QL 为负载感性无功功率，QLS为补偿器所提供的感性无功功率。 图 2 动态补偿原理 负载工作在不同的状态所产生的无功功率也是不同的，例如当负载起动时，所消耗的无功功率很大，功率因素很低，补偿器无功功率 QLS降为 0，此时容性无功功率 QC 全部用于补偿负载无功功率 QL。当负载进入等速运行阶段后，所需的无功功率减小，电容器会产生过补偿，TCR 的控制器提供一部分感性无功功率 QLS，以补偿容性无功功率的多余部...
