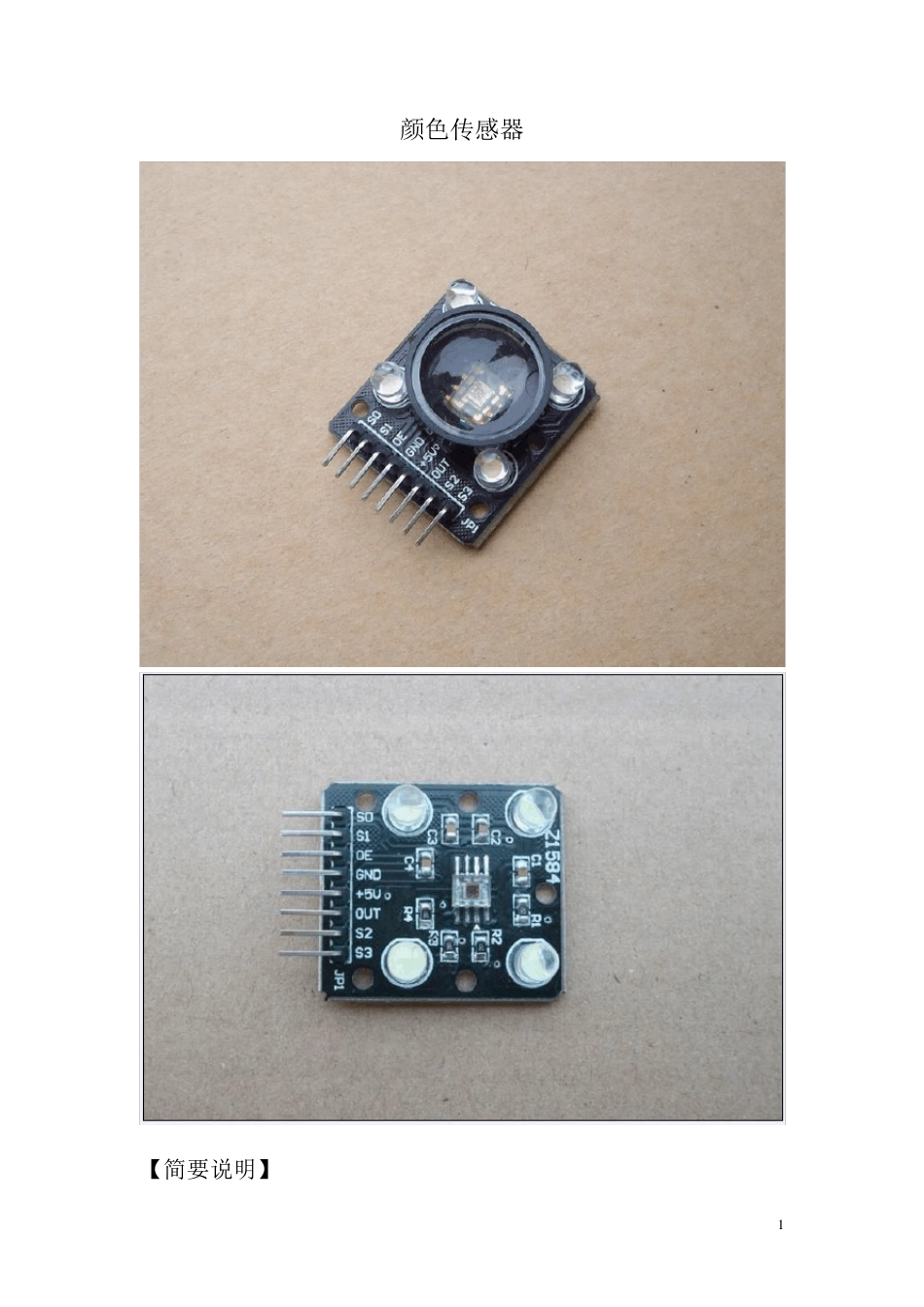

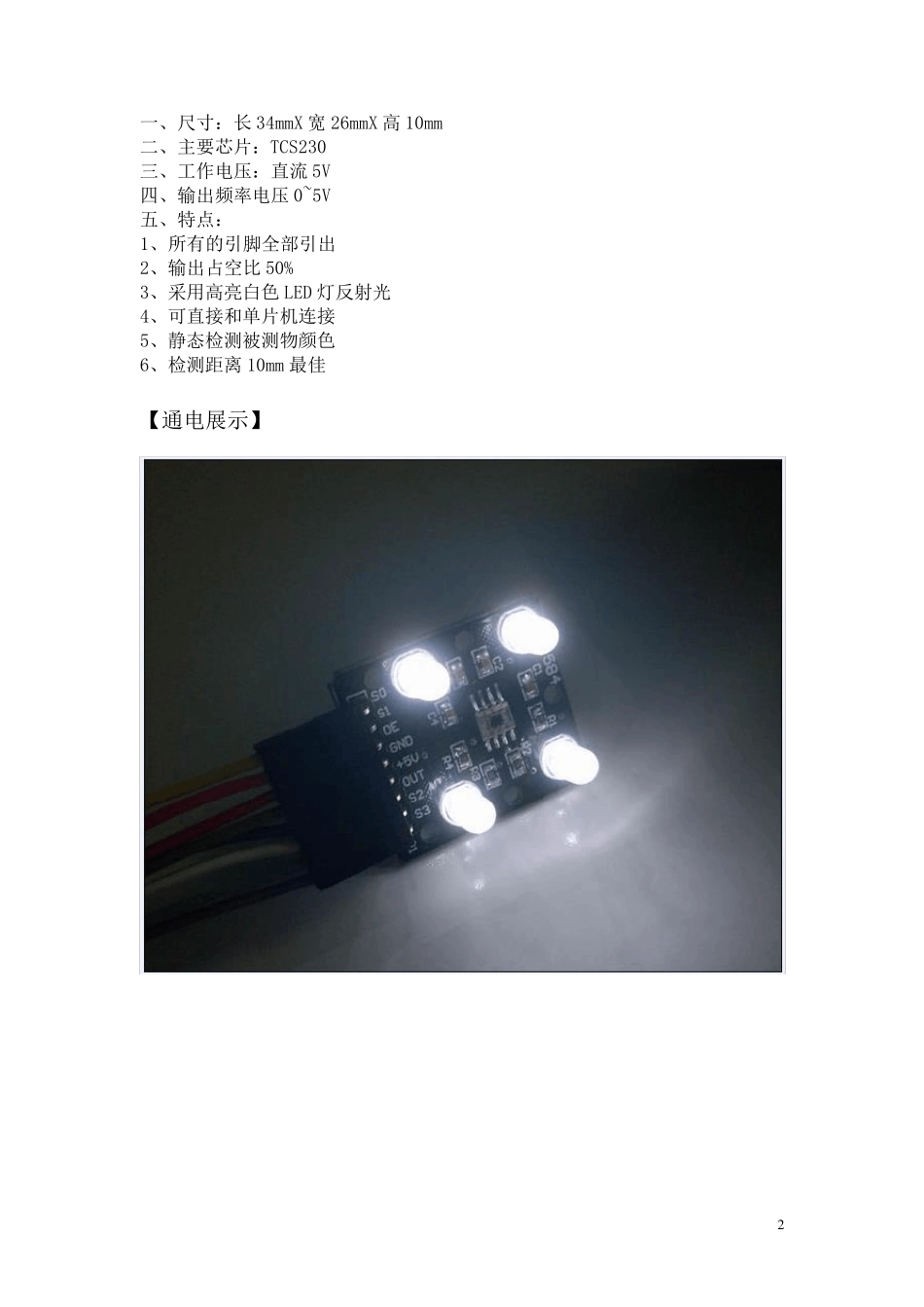

1 颜色传感器 【简要说明】 2 一、尺寸:长 34mmX 宽 26mmX 高 10mm 二、主要芯片:TCS230 三、工作电压:直流 5V 四、输出频率电压 0~5V 五、特点: 1、所有的引脚全部引出 2、输出占空比 50% 3、采用高亮白色 LED 灯反射光 4、可直接和单片机连接 5、静态检测被测物颜色 6、检测距离 10mm 最佳 【通电展示】 3 【工作电压和电流】(直流 5V 0.04A ) 4 【输出波形】 5 【板子背面】 6 【详细说明】 随着现代工业生产向高速化、自动化方向的发展,生产过程中长期以来由人眼起主导作用的颜色识别工作将越来越多地被相应的颜色传感器所替代。例如:图书馆使用颜色区分对文献进行分类,能够极大地提高排架管理和统计等工作;在包装行业,产生包装利用不同的颜色和装潢来表示其不同的性质或用途。目前的颜色传感器通常是在独立的光电二极管上覆盖经过修正的红、绿、蓝滤波片,然后对输出信号进行相应的处理,才能将颜色信号识别出来;有的将两者集合起来,但是输出模拟信号,需要一个 A/D 电路进行采集,对该信号进一步处理,才能进行识别,增加了电路的复杂性,并且存在较大的识别误差,影响了识别的效果。TAOS(Texas Advanced Optoelectronic Solutions)公司最新推出的颜色传感器 TCS230,不仅能够实现颜色的识别与检测,与以前的颜色传感器相比,还具有许多优良的新特性。 1 .TCS230 芯片的结构框图与特点: TCS230 是 TAOS 公司推出的可编程彩色光到频率的转换器,它把可配置的硅光电二极管与电流频率转换器集成在一个单一的 CMOS 电路上,同时在单一芯片上集成了红绿蓝(RGB)三种滤光器,是业界第一个有数字兼容接口的RGB 彩色传感器,TCS230 的输出信号是数字量,可以驱动标准的 TTL 或 CMOS逻辑输入,因此可直接与微处理器或其他逻辑电路相连接,由于输出的是数字量,并且能够实现每个彩色信道 10 位以上的转换精度,因而不再需要 A/D 转换电路,使电路变得更简单,图 1 是 TCS230 的引脚和功能框图。 图 1 中,TCS230 采用 8 引脚的 SOIC 表面贴装式封装,在单一芯片上集成有 64 个光电二极管,这些二极管分为四种类型,其 16 个光电二极管带有红色滤波器;16 个光电二极管带有绿色滤波器;16 个光电二极管带有蓝色滤波器,其余 16 个不带有任何滤波器,可以透过全部的光信息,这些光电二极管在芯片内是交叉排列的,能够最大限度地减少入射光辐射的不...
