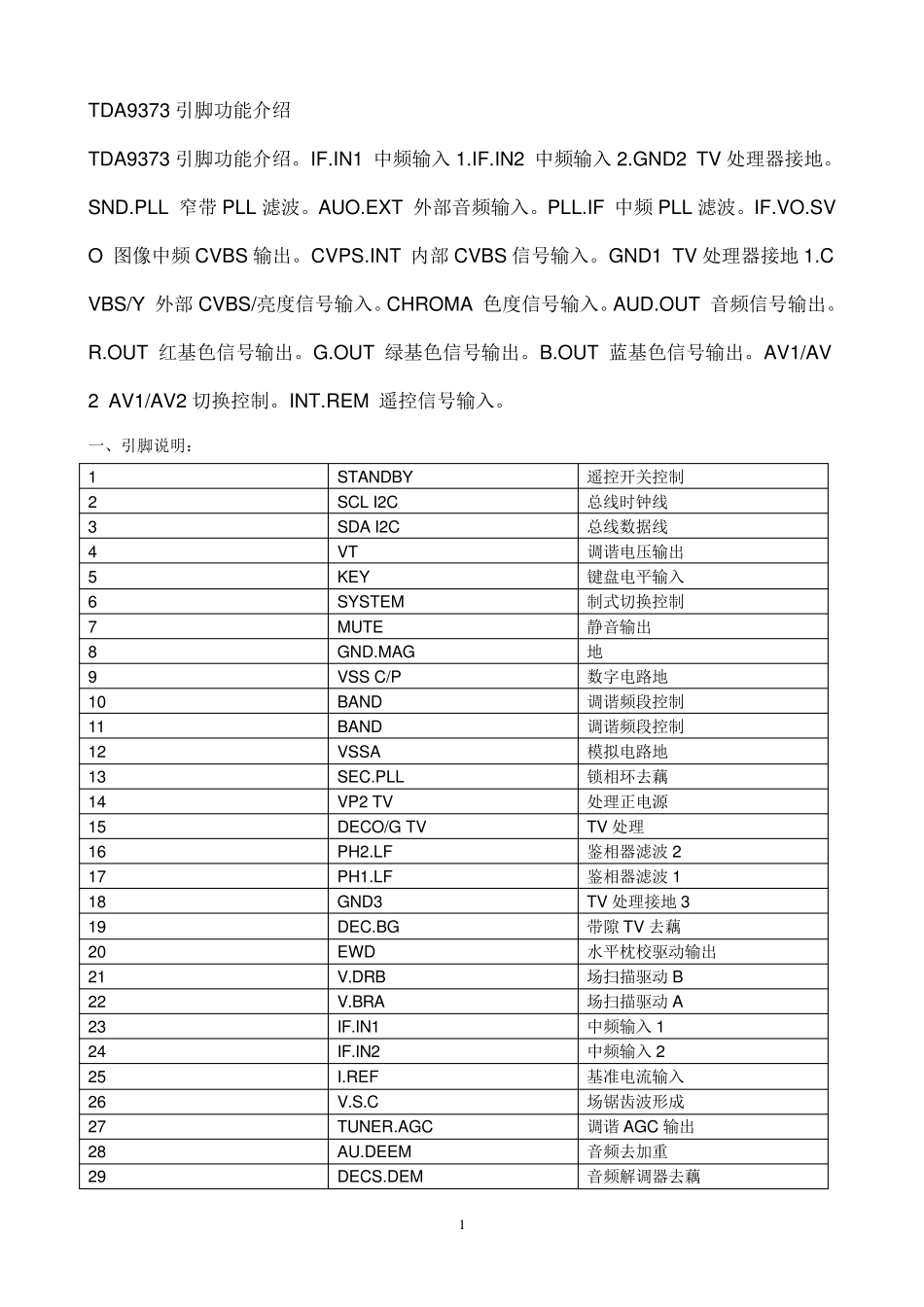

1 TDA9373 引脚功能介绍 TDA9373 引脚功能介绍。IF.IN1 中频输入1.IF.IN2 中频输入2.GND2 TV 处理器接地。SND.PLL 窄带PLL 滤波。AUO.EXT 外部音频输入。PLL.IF 中频PLL 滤波。IF.VO.SVO 图像中频CVBS 输出。CVPS.INT 内部CVBS 信号输入。GND1 TV 处理器接地1.CVBS/Y 外部CVBS/亮度信号输入。CHROMA 色度信号输入。AUD.OUT 音频信号输出。R.OUT 红基色信号输出。G.OUT 绿基色信号输出。B.OUT 蓝基色信号输出。AV1/AV2 AV1/AV2 切换控制。INT.REM 遥控信号输入。 一、引脚说明： 1 STANDBY 遥控开关控制 2 SCL I2C 总线时钟线 3 SDA I2C 总线数据线 4 VT 调谐电压输出 5 KEY 键盘电平输入 6 SYSTEM 制式切换控制 7 MUTE 静音输出 8 GND.MAG 地 9 VSS C/P 数字电路地 10 BAND 调谐频段控制 11 BAND 调谐频段控制 12 VSSA 模拟电路地 13 SEC.PLL 锁相环去藕 14 VP2 TV 处理正电源 15 DECO/G TV TV 处理 16 PH2.LF 鉴相器滤波2 17 PH1.LF 鉴相器滤波1 18 GND3 TV 处理接地3 19 DEC.BG 带隙 TV 去藕 20 EWD 水平枕校驱动输出 21 V.DRB 场扫描驱动 B 22 V.BRA 场扫描驱动 A 23 IF.IN1 中频输入1 24 IF.IN2 中频输入2 25 I.REF 基准电流输入 26 V.S.C 场锯齿波形成 27 TUNER.AGC 调谐 AGC 输出 28 AU.DEEM 音频去加重 29 DECS.DEM 音频解调器去藕 2 30 GND2 TV 处理器接地 31 SND.PLL 窄带PLL 滤波 32 AVL 自动音量电平控制 33 H.OUT 行激励输出 34 F.B.L.SO 沙堡脉冲输出 35 AUO.EXT 外部音频输入 36 EHTO 过压保护输入 36 PLL.IF 中频PLL 滤波 38 IF.VO.SVO 图像中频CVBS 输出 39 VPI TV 处理器主电源 40 CVPS.INT 内部CVBS 信号输入 41 GND1 TV 处理器接地1 42 CVBS/Y 外部CVBS/亮度信号输入 43 CHROMA 色度信号输入 44 AUD.OUT 音频信号输出 45 INSS.W2(BL) RGB/TUV 切换2 46 R2/V.IN 第2 路RV/输入 R-Y 47 G2/Y.IN 第2 路G/Y输入 48 B2/U.IN 第2 路B/U 输入 B-Y 49 BCL.IN 束电流限制输入 50 BLK.IN 暗平衡输入 51 R.OUT 红基色信号输出 52 G.OUT 绿基色信号输出 53 B.OUT 蓝基色信号输出 54 VDD.A TV 处理器数字电路供电 55 VPE OTP 编程 56 VDD.C 数字电路正电源 57 OSC.GND 振荡器接地 58 XTAL.IN...
