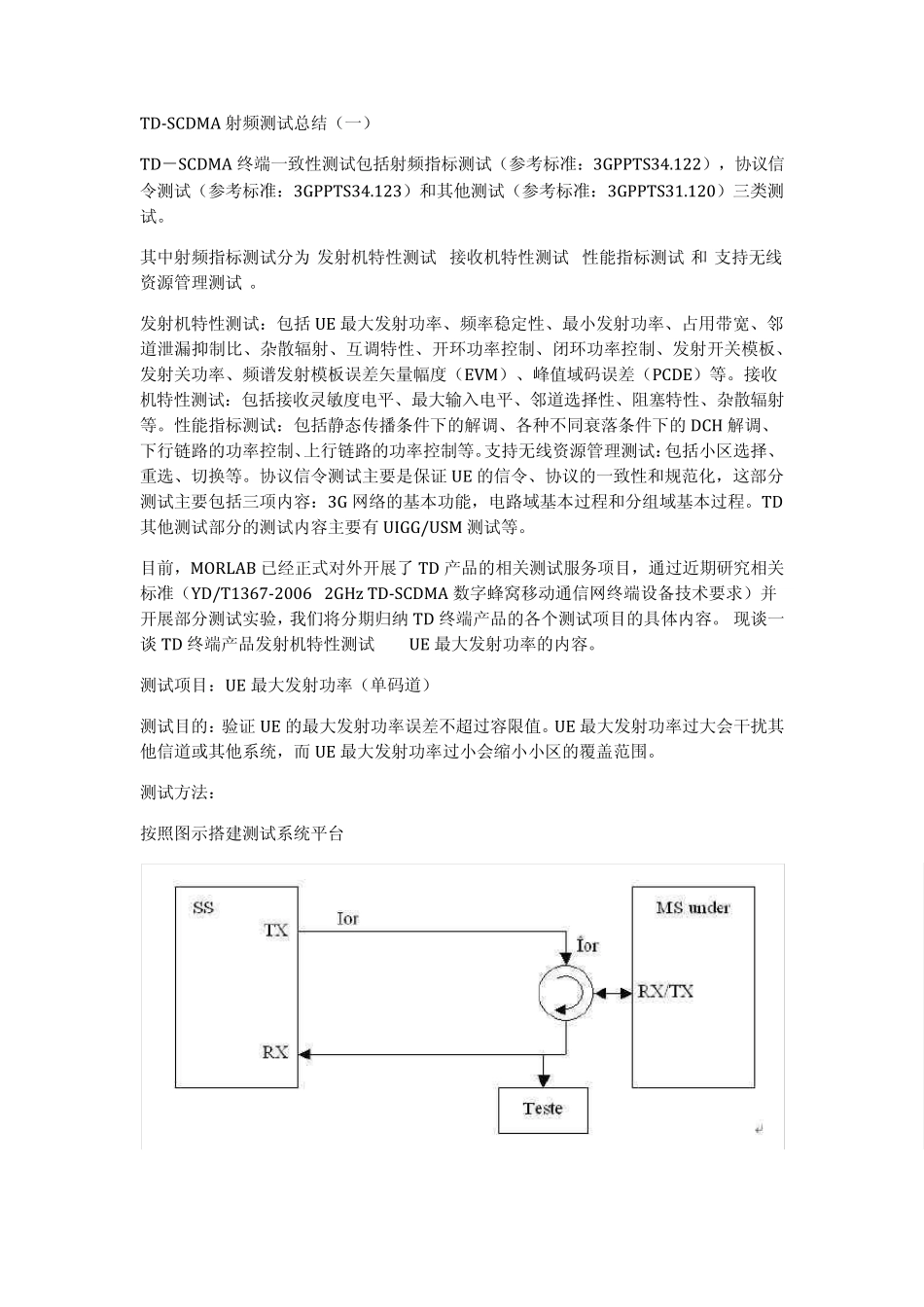

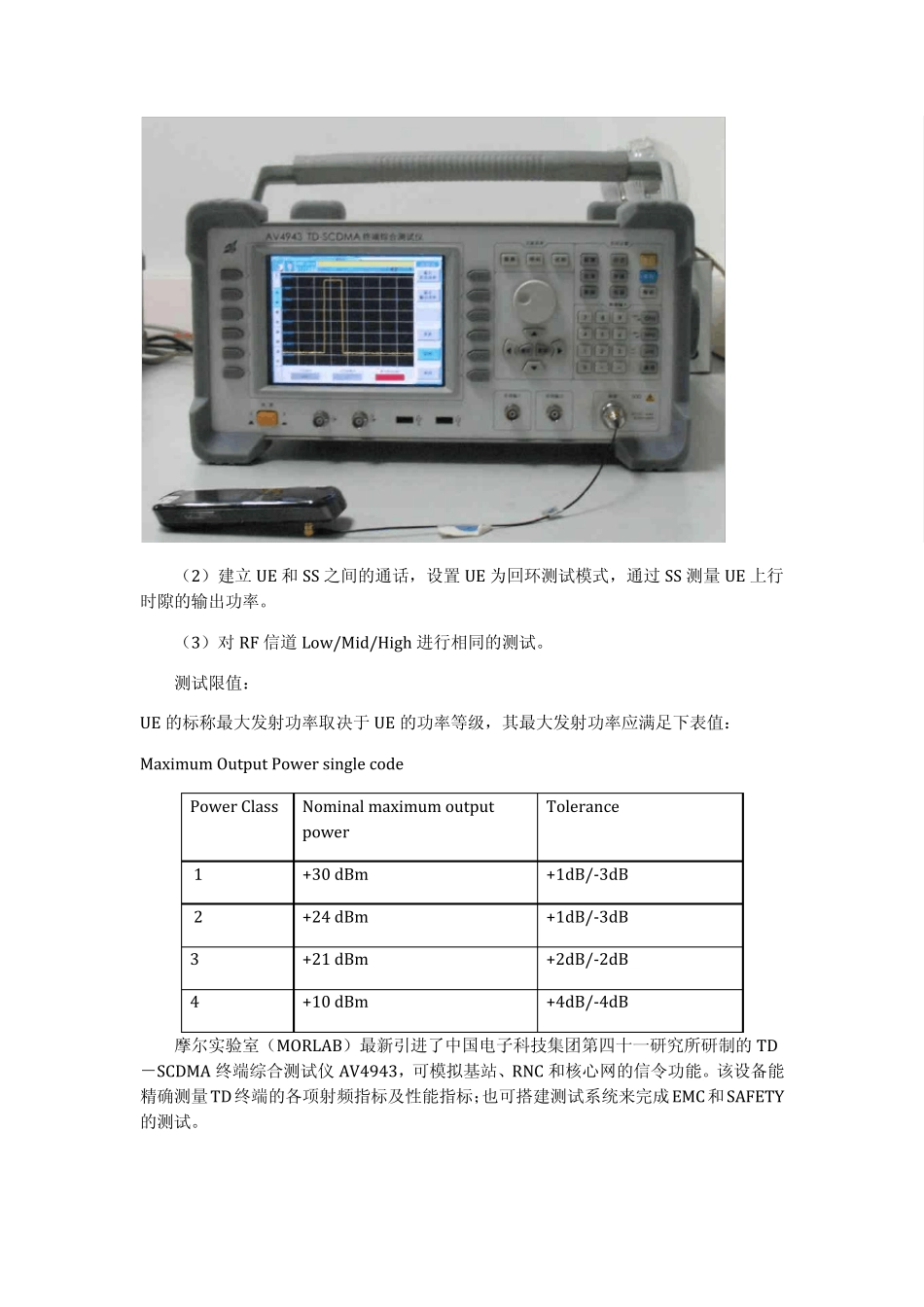

TD-SCDMA 射频测试总结（一） TD－SCDMA 终端一致性测试包括射频指标测试（参考标准：3GPPTS34.122），协议信令测试（参考标准：3GPPTS34.123）和其他测试（参考标准：3GPPTS31.120）三类测试。 其中射频指标测试分为“发射机特性测试”“接收机特性测试”“性能指标测试”和“支持无线资源管理测试”。 发射机特性测试：包括UE 最大发射功率、频率稳定性、最小发射功率、占用带宽、邻道泄漏抑制比、杂散辐射、互调特性、开环功率控制、闭环功率控制、发射开关模板、发射关功率、频谱发射模板误差矢量幅度（EVM）、峰值域码误差（PCDE）等。接收机特性测试：包括接收灵敏度电平、最大输入电平、邻道选择性、阻塞特性、杂散辐射等。性能指标测试：包括静态传播条件下的解调、各种不同衰落条件下的 DCH 解调、下行链路的功率控制、上行链路的功率控制等。支持无线资源管理测试：包括小区选择、重选、切换等。协议信令测试主要是保证 UE 的信令、协议的一致性和规范化，这部分测试主要包括三项内容：3G 网络的基本功能，电路域基本过程和分组域基本过程。TD其他测试部分的测试内容主要有 UIGG/USM 测试等。 目前，MORLAB 已经正式对外开展了 TD 产品的相关测试服务项目，通过近期研究相关标准（YD/T1367-2006 2GHz TD-SCDMA 数字蜂窝移动通信网终端设备技术要求）并开展部分测试实验，我们将分期归纳 TD 终端产品的各个测试项目的具体内容。 现谈一谈 TD 终端产品发射机特性测试——UE 最大发射功率的内容。 测试项目：UE 最大发射功率（单码道） 测试目的：验证 UE 的最大发射功率误差不超过容限值。UE 最大发射功率过大会干扰其他信道或其他系统，而 UE 最大发射功率过小会缩小小区的覆盖范围。 测试方法： 按照图示搭建测试系统平台 （2）建立UE 和SS 之间的通话，设置UE 为回环测试模式，通过SS 测量UE 上行时隙的输出功率。 （3）对RF 信道Low/Mid/High 进行相同的测试。 测试限值： UE 的标称最大发射功率取决于UE 的功率等级，其最大发射功率应满足下表值： Maximum Output Power single code Power Class Nominal maximum output power Tolerance 1 +30 dBm +1dB/-3dB 2 +24 dBm +1dB/-3dB 3 +21 dBm +2dB/-2dB 4 +10 dBm +4dB/-4dB 摩尔实验室（MORLAB）最新引进了中国电子科技集团第四十一研究所研制的TD－SCDMA 终端综合测试仪AV4943，可模拟基站、RNC ...
