Teamcenter10.1系统基础操作资料VIP免费

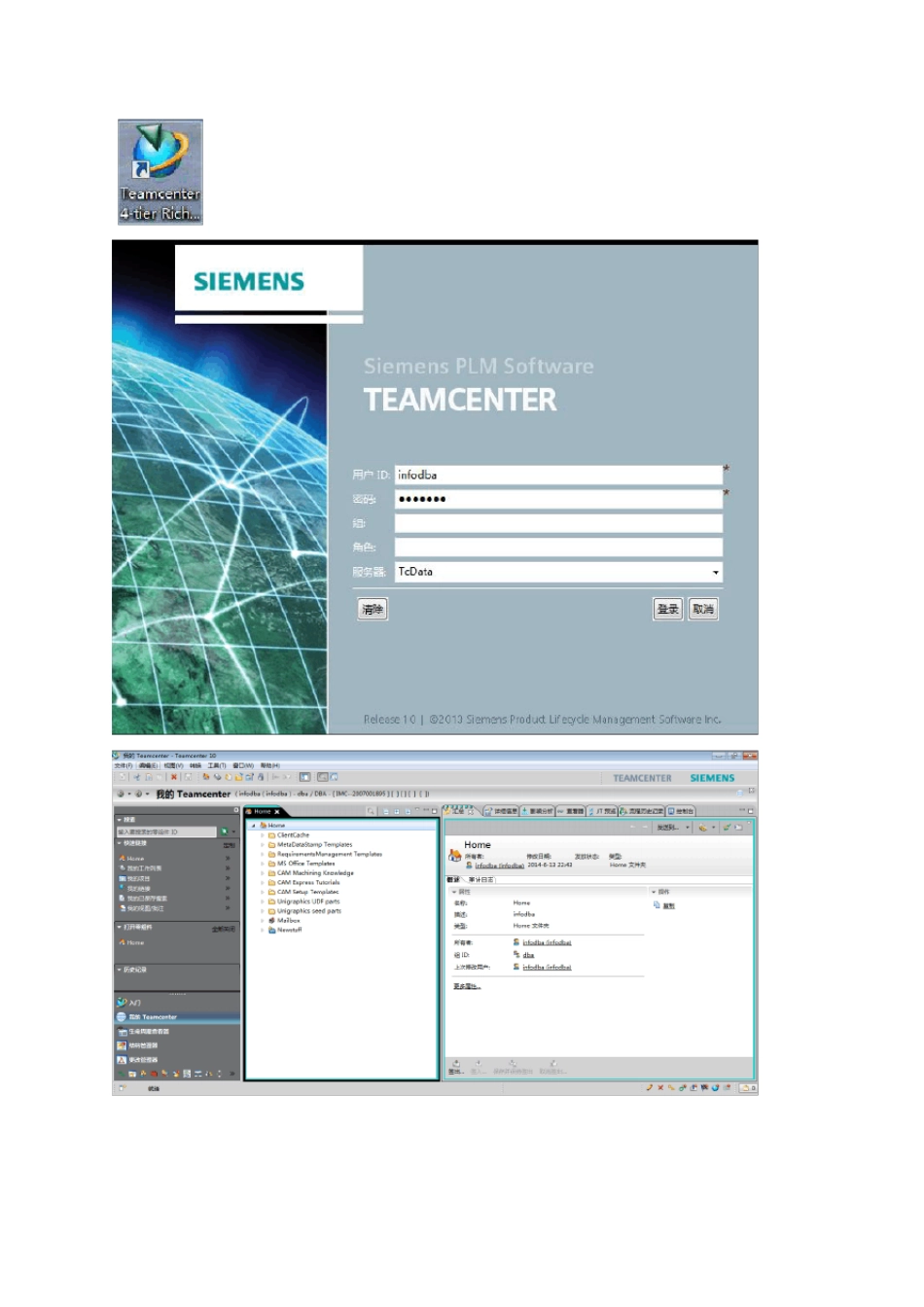

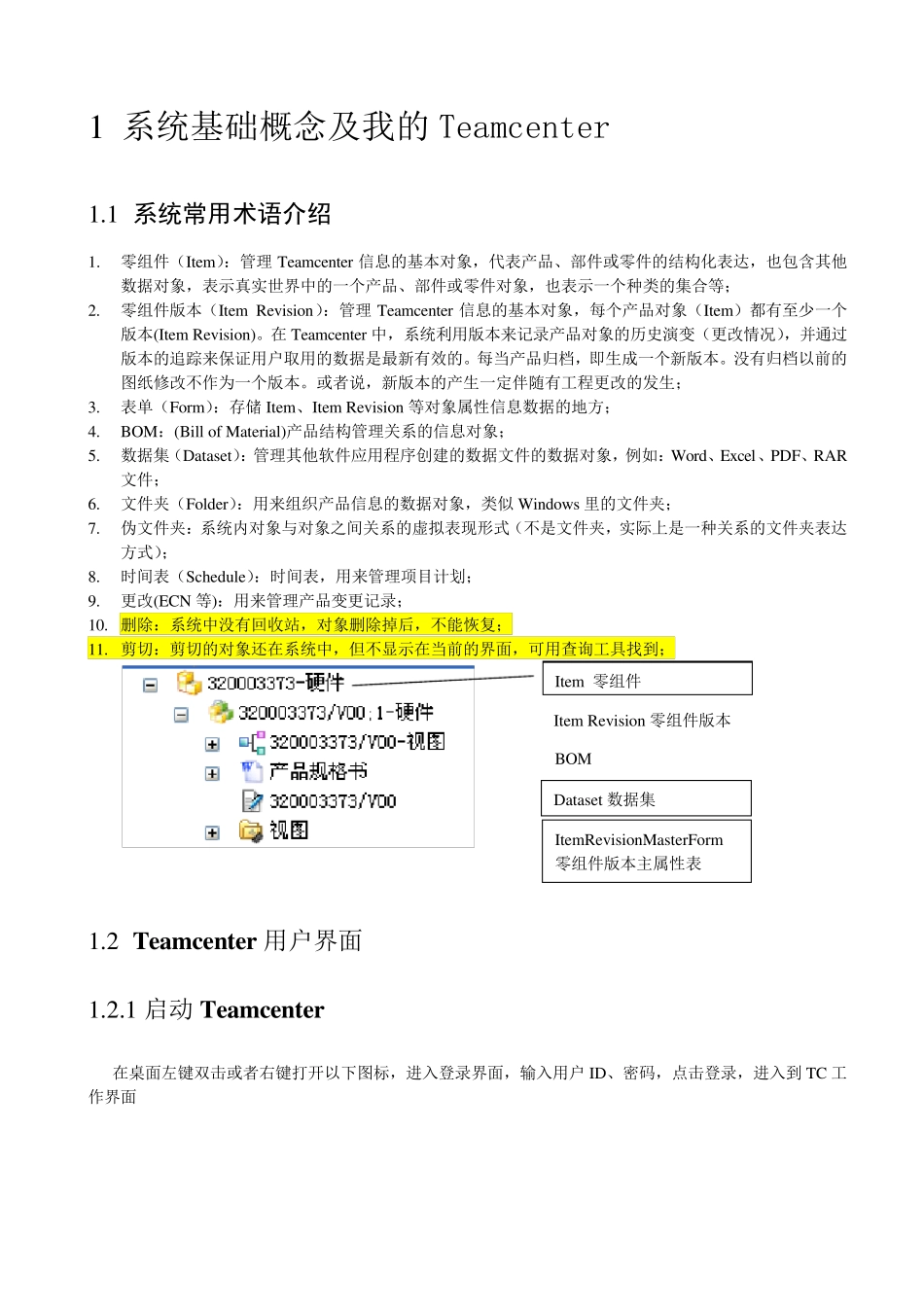

Teamcenter10.1 系统基础操作资料 1 系统基础概念及我的Teamcenter 1.1 系统常用术语介绍 1. 零组件（Item）：管理Teamcenter 信息的基本对象，代表产品、部件或零件的结构化表达，也包含其他数据对象，表示真实世界中的一个产品、部件或零件对象，也表示一个种类的集合等； 2. 零组件版本（Item Revision）：管理Teamcenter 信息的基本对象，每个产品对象（Item）都有至少一个版本(Item Revision)。在 Teamcenter 中，系统利用版本来记录产品对象的历史演变（更改情况），并通过版本的追踪来保证用户取用的数据是最新有效的。每当产品归档，即生成一个新版本。没有归档以前的图纸修改不作为一个版本。或者说，新版本的产生一定伴随有工程更改的发生； 3. 表单（Form）：存储 Item、Item Revision 等对象属性信息数据的地方； 4. BOM：(Bill of Material)产品结构管理关系的信息对象； 5. 数据集（Dataset）：管理其他软件应用程序创建的数据文件的数据对象，例如：Word、Excel、PDF、RAR文件； 6. 文件夹（Folder）：用来组织产品信息的数据对象，类似Windows 里的文件夹； 7. 伪文件夹：系统内对象与对象之间关系的虚拟表现形式（不是文件夹，实际上是一种关系的文件夹表达方式）； 8. 时间表（Schedule）：时间表，用来管理项目计划； 9. 更改(ECN 等)：用来管理产品变更记录； 10. 删除：系统中没有回收站，对象删除掉后，不能恢复； 11. 剪切 ：剪切 的对象还 在系统中，但 不显 示在当前的界面 ，可 用查 询 工具 找 到 ； 1.2 Teamcenter 用户界面 1.2.1 启 动 Teamcenter 在桌 面 左 键 双 击 或者右 键 打 开 以下 图标 ，进 入 登 录界面 ，输 入 用户 ID、密 码 ，点 击 登 录，进 入 到 TC 工作界面 Item 零组件 Item Revision 零组件版本 BOM Dataset 数据集 ItemRevisionMasterForm 零组件版本主 属性表 1.2.2 应用程序管理器 登录之后，在TC 窗口的左下为应用程序快捷显示栏，通过点击下图红色方框，来编辑显示的应用程序快捷方式；(针对操作用户对“我的Teamcenter、结构管理器PSE、工作流查看器、更改管理器”比较常用) 1.2.3 启动应用程序的两种方式 备注：针对VIEW 、ECN 对象，双击即可进入具体的应用程序中。 1.2.4 “我的Teamcenter”概述 元素 描述 菜单栏 菜单栏包含窗口的工作区域中正在运行的应用...
