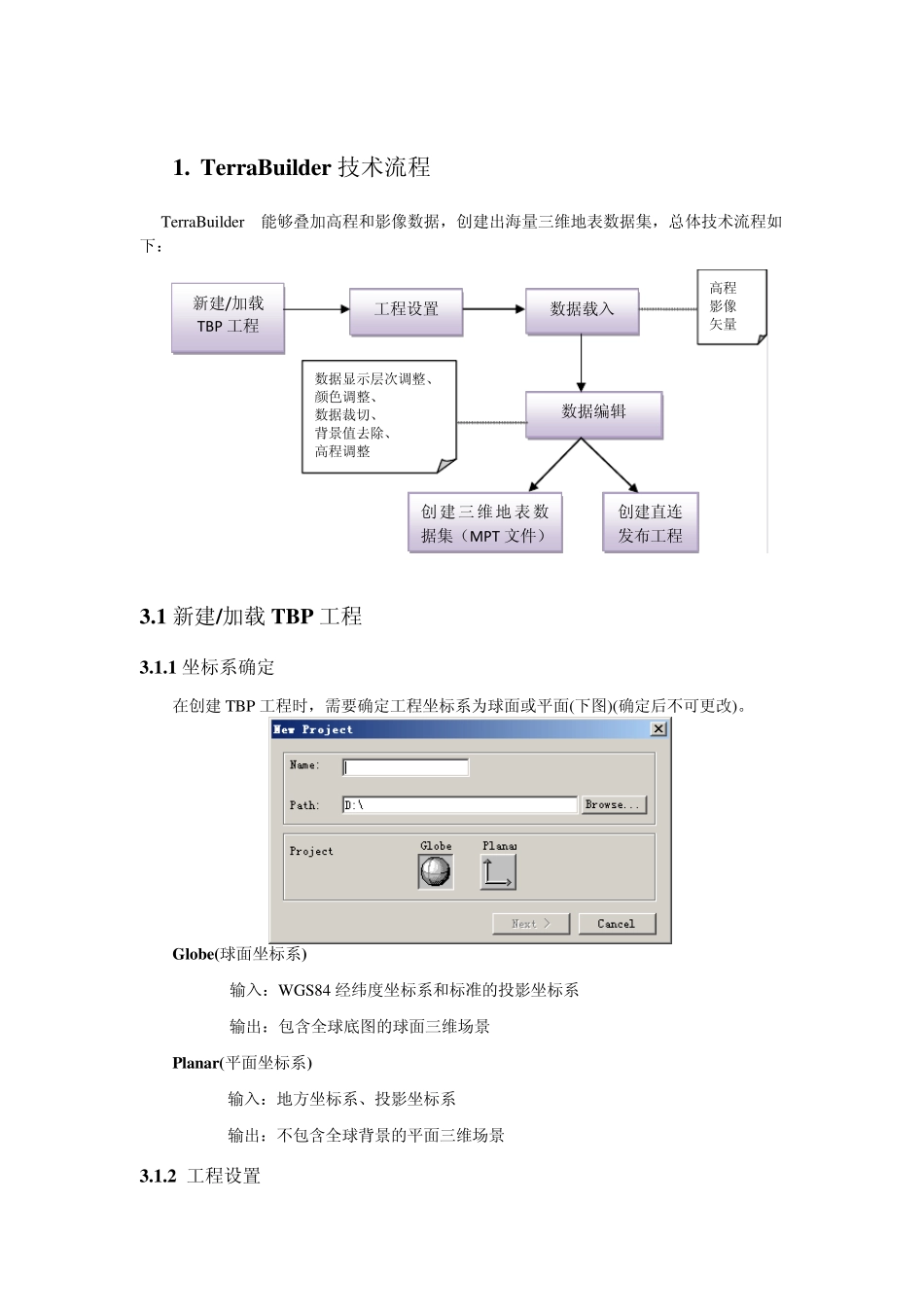

1. TerraBuilder 技术流程 TerraBu ilder能够叠加高程和影像数据，创建出海量三维地表数据集，总体技术流程如下： 3.1 新建/加载TBP 工程 3.1.1 坐标系确定 在创建TBP 工程时，需要确定工程坐标系为球面或平面(下图)(确定后不可更改)。 Globe(球面坐标系) 输入：WGS84 经纬度坐标系和标准的投影坐标系 输出：包含全球底图的球面三维场景 Planar(平面坐标系) 输入：地方坐标系、投影坐标系 输出：不包含全球背景的平面三维场景 3.1.2 工程设置 新建/加载TBP 工程 工程设置 数据载入 数据编辑 创建三维地表数据集（MPT 文件） 创建直连发布工程 数据显示层次调整、 颜色调整、 数据裁切、 背景值去除、 高程调整 高程 影像 矢量 主要包括数据压缩比和数据存储目录的设定，生成MPT 之前可随时进行更改。如果生成的是平面坐标系的三维场景，还需要设置场景的坐标系统。 3.2 T B 数据输入 3.2.1 T B 支持的数据格式 1. T B 支持的外部数据格式  影像数据格式 格式名称 是否推荐 ERDAS IMAGINE (.img) 是 ER-Mapper (.ecw) 是 MrSid compressed (.Sid) 是 GeoTIFF (.tiff、 .tif) 否 Windows Bitmap (.bmp) 否 JPEG2000 (.JP2,.J2K) 否 JPEG JFIF (.JPG) 否 Graphics Interchange Format (.GIF) 否 User defined binary raw 否 NIMA formats (CIB, ADRG, CADRG) 否 Single Cell CIB 否 OpenGIS WNS servers 否 NITF 否  高程数据格式 格式名称 是否推荐 ERDAS IMAGINE (.img) 是 ERSI ArcInfo Binary Grid (.adf) 否 Windows Bitmap (.bmp) 否 ASCII - X, Y, Z or Z (regular grid) 否 Non-regular Grid with break lines 否 User defined binary raw 否 NIMA formats (.dted) 否 DTED single cell (Including NIMA DT0-DT3 formats) 否 USGS SDTS (.ddf) 否  矢量数据格式 格式名称* 是否推荐 DXF Files(.dxf) 否 ShapeFiles (.shp) 否 *: 需要利用TB 数据转换工具(Convert Vector Files)将以上外部矢量格式转换成TB 内部矢量格式(*.vi.mpu)(V6 版本将不再支持在TB 中导入矢量数据) 注意: 矢量导入TB 后将转换为不可编辑、隐藏、且不包含属性的栅格格式，并与影像高程数据共同输出到 MPT 三维场景中。因此不建议用户将矢量添加到 TB 中生成MPT。 ...
