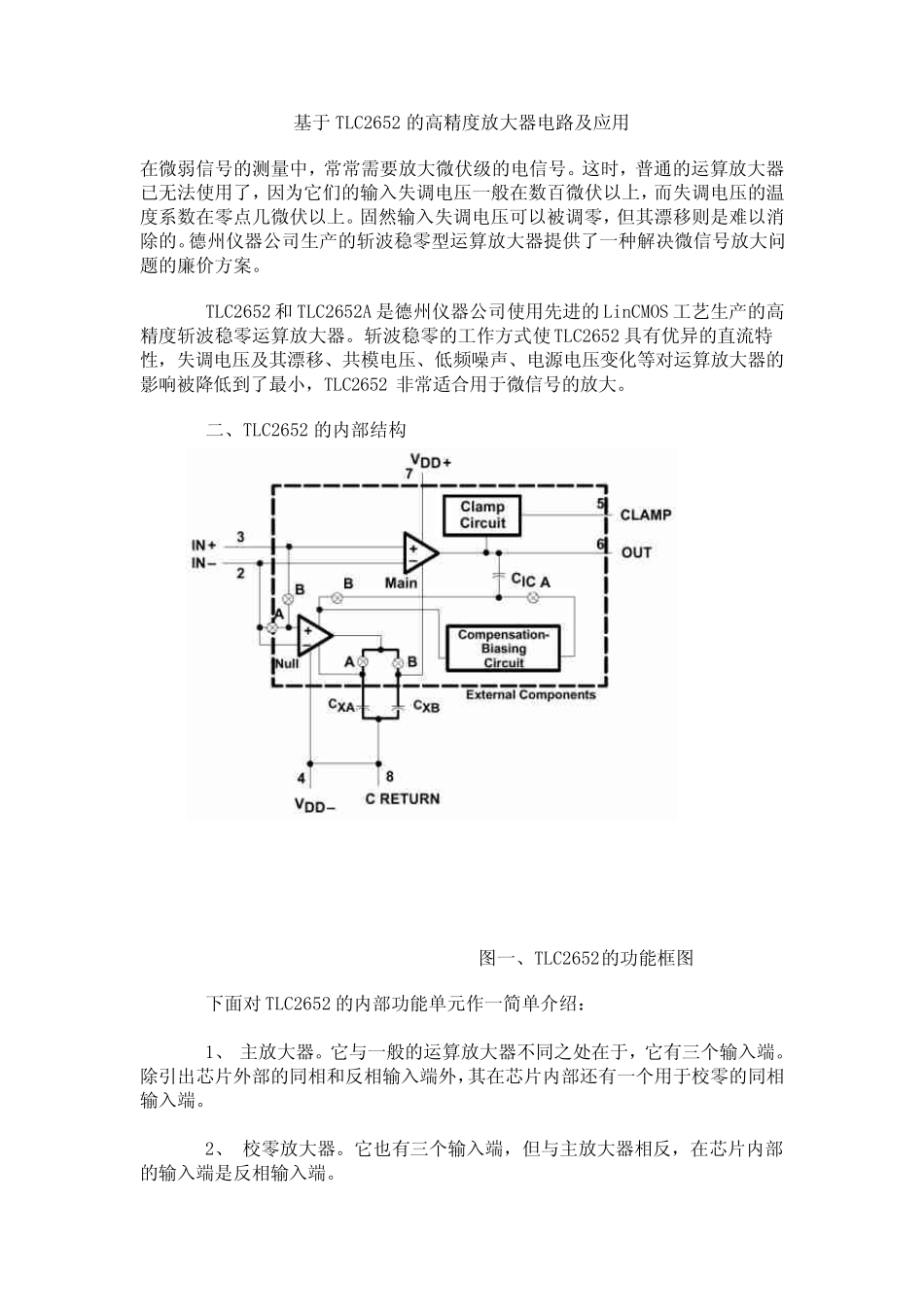

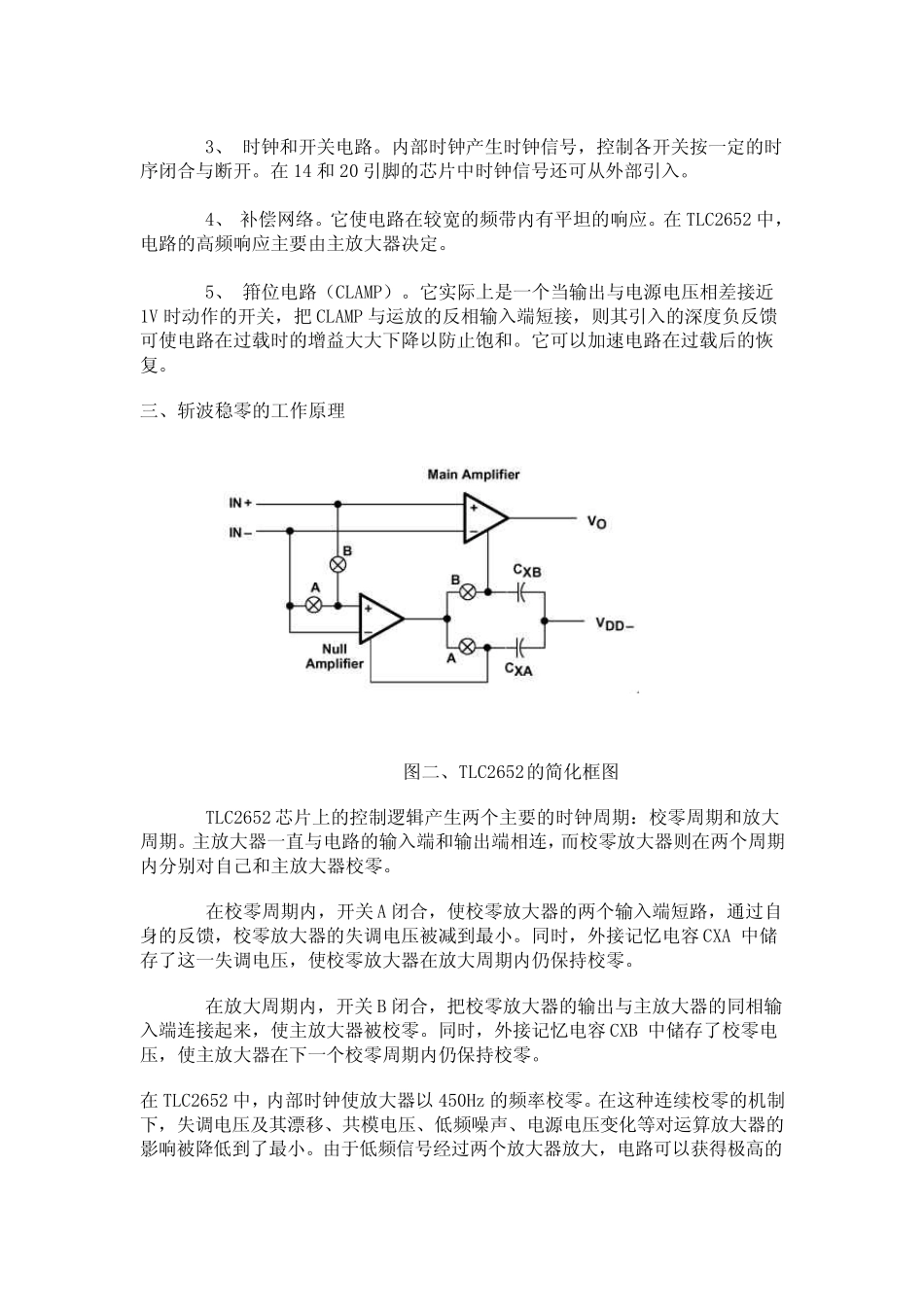

基于TLC2652 的高精度放大器电路及应用 在微弱信号的测量中，常常需要放大微伏级的电信号。这时，普通的运算放大器已无法使用了，因为它们的输入失调电压一般在数百微伏以上，而失调电压的温度系数在零点几微伏以上。固然输入失调电压可以被调零，但其漂移则是难以消除的。德州仪器公司生产的斩波稳零型运算放大器提供了一种解决微信号放大问题的廉价方案。 TLC2652 和TLC2652A 是德州仪器公司使用先进的LinCMOS 工艺生产的高精度斩波稳零运算放大器。斩波稳零的工作方式使TLC2652 具有优异的直流特性，失调电压及其漂移、共模电压、低频噪声、电源电压变化等对运算放大器的影响被降低到了最小，TLC2652 非常适合用于微信号的放大。 二、TLC2652 的内部结构 图一、TLC2652的功能框图 下面对 TLC2652 的内部功能单元作一简单介绍： 1、 主放大器。它与一般的运算放大器不同之处在于，它有三个输入端。除引出芯 片 外 部的同相 和反 相 输入端外 ，其在芯 片 内部还 有一个用于校 零的同相输入端。 2、 校 零放大器。它也 有三个输入端，但与主放大器相 反 ，在芯 片 内部的输入端是反 相 输入端。 3、 时钟和开关电路。内部时钟产生时钟信号，控制各开关按一定的时序闭合与断开。在 14 和 20 引脚的芯片中时钟信号还可从外部引入。 4、 补偿网络。它使电路在较宽的频带内有平坦的响应。在 TLC2652 中，电路的高频响应主要由主放大器决定。 5、 箝位电路（CLAMP）。它实际上是一个当输出与电源电压相差接近1V 时动作的开关，把 CLAMP 与运放的反相输入端短接，则其引入的深度负反馈可使电路在过载时的增益大大下降以防止饱和。它可以加速电路在过载后的恢复。 三、斩波稳零的工作原理 图二、TLC2652的简化框图 TLC2652 芯片上的控制逻辑产生两个主要的时钟周期：校零周期和放大周期。主放大器一直与电路的输入端和输出端相连，而校零放大器则在两个周期内分别对自己和主放大器校零。 在校零周期内，开关 A 闭合，使校零放大器的两个输入端短路，通过自身的反馈，校零放大器的失调电压被减到最小。同时，外接记忆电容CXA 中储存了这一失调电压，使校零放大器在放大周期内仍保持校零。 在放大周期内，开关 B 闭合，把校零放大器的输出与主放大器的同相输入端连接起来，使主放大器被校零。同时，外接记忆电容CXB 中储存了校零电压，使主放大器在下一个校零周期内仍保持校零。 在 TLC...
