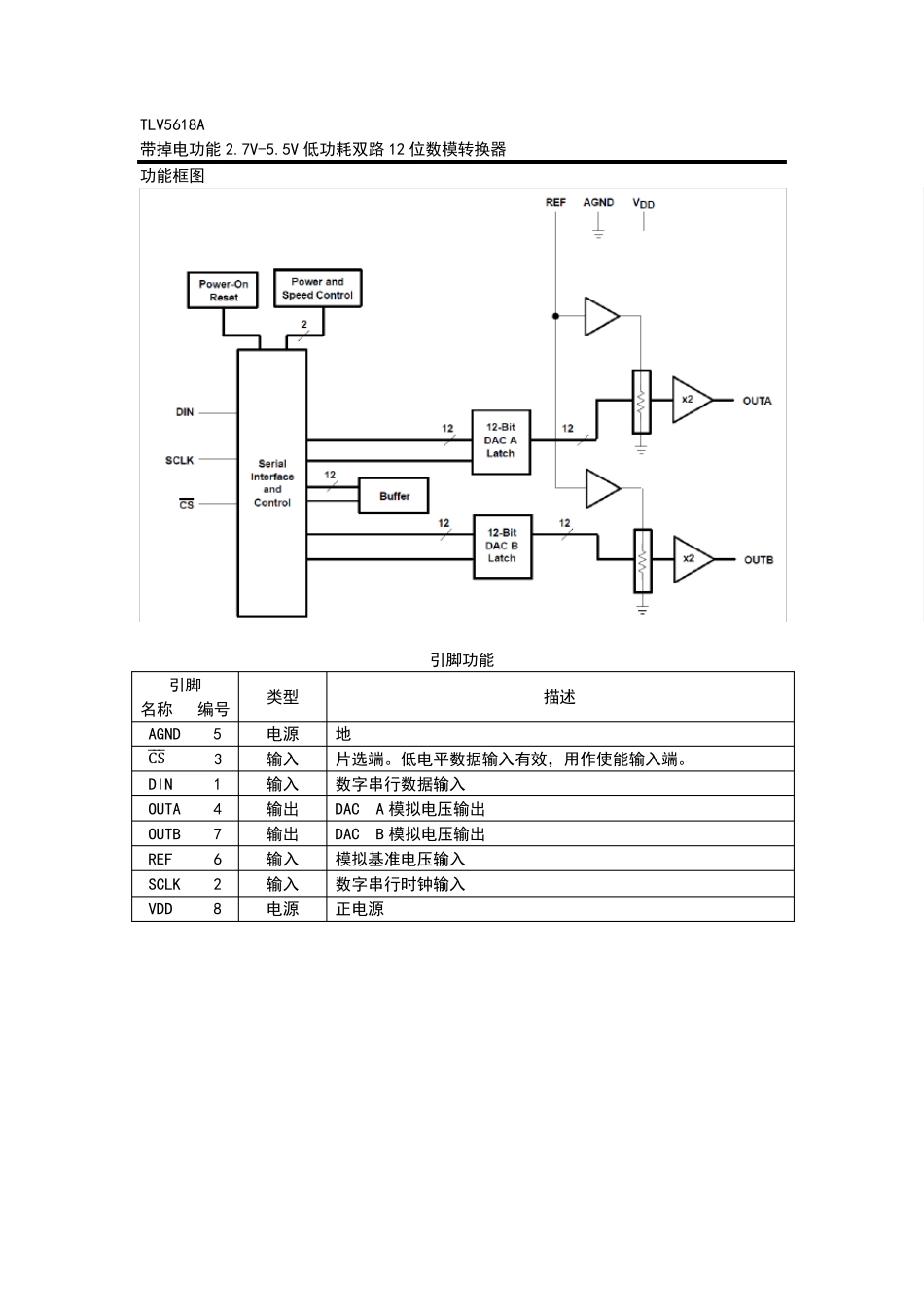

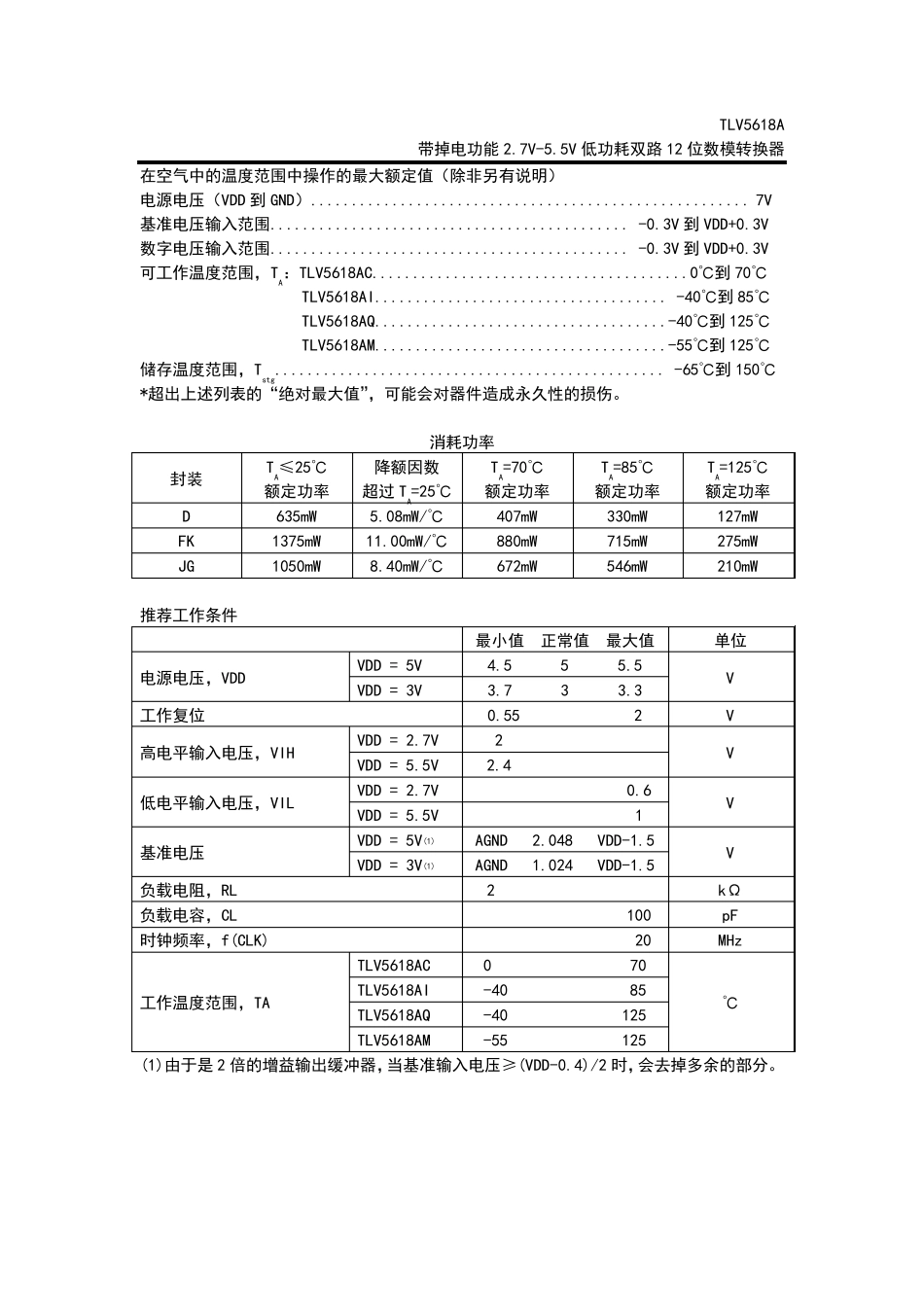

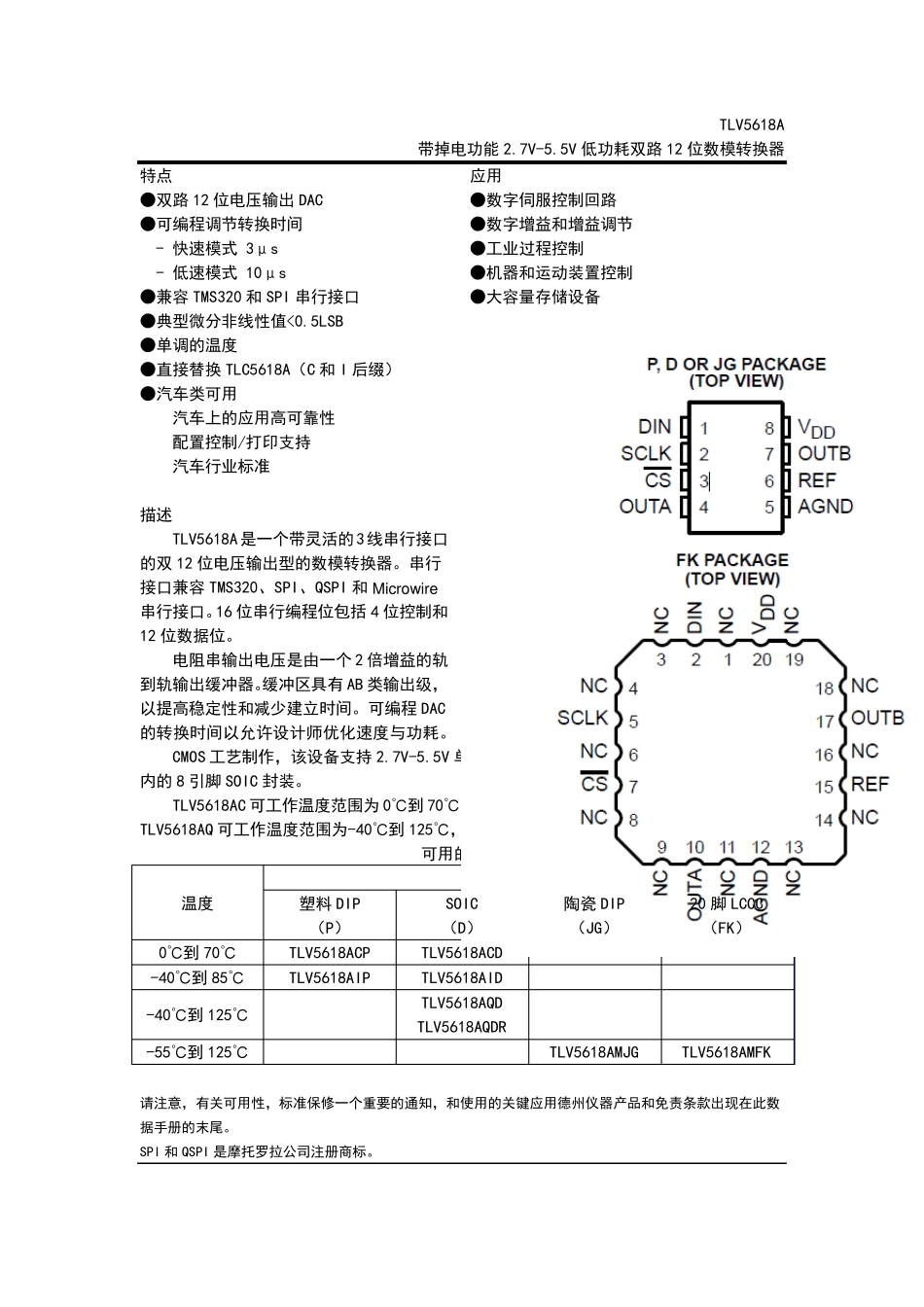

TLV5618A 带掉电功能2.7V-5.5V 低功耗双路12 位数模转换器 特点 应用 ●双路12 位电压输出DAC ●数字伺服控制回路 ●可编程调节转换时间 ●数字增益和增益调节 - 快速模式 3μs ●工业过程控制 - 低速模式 10μs ●机器和运动装置控制 ●兼容 TMS320 和SPI 串行接口 ●大容量存储设备 ●典型微分非线性值<0.5LSB ●单调的温度 ●直接替换TLC5618A（C 和I 后缀） ●汽车类可用 汽车上的应用高可靠性 配置控制/打印支持 汽车行业标准 描述 TLV5618A是一个带灵活的3线串行接口的双12 位电压输出型的数模转换器。串行接口兼容 TMS320、SPI、QSPI 和Microw ire串行接口。16 位串行编程位包括 4 位控制和12 位数据位。 电阻串输出电压是由一个 2 倍增益的轨到轨输出缓冲器。缓冲区具有 AB 类输出级，以提高稳定性和减少建立时间。可编程DAC的转换时间以允许设计师优化速度与功耗。 CMOS 工艺制作，该设备支持 2.7V-5.5V 单一电源。它可在标准的商业和工业温度范围内的 8 引脚SOIC 封装。 TLV5618AC 可工作温度范围为0℃到 70℃，TLV5618AI 可工作温度范围为-40℃到 85℃，TLV5618AQ 可工作温度范围为-40℃到 125℃，TLV5618AM 可工作温度范围为-55℃到 125℃。 可用的选择 温度 封装 塑料DIP （P） SOIC （D） 陶瓷DIP （JG） 20 脚LCCC （FK） 0℃到 70℃ TLV5618ACP TLV5618ACD -40℃到 85℃ TLV5618AIP TLV5618AID -40℃到 125℃ TLV5618AQD TLV5618AQDR -55℃到 125℃ TLV5618AMJG TLV5618AMFK 请注意，有关可用性，标准保修一个重 要 的通 知 ，和使 用的关键 应用德 州 仪 器产 品 和免 责 条 款 出现 在此 数据手 册 的末 尾 。 SPI 和QSPI 是摩 托 罗 拉 公 司 注册 商标。 TLV5618A 带掉电功能2.7V-5.5V 低功耗双路12 位数模转换器 功能框图 引脚功能 引脚 名称 编号 类型 描述 AGND 5 电源 地 CS̅̅̅ 3 输入 片选端。低电平数据输入有效，用作使能输入端。 DIN 1 输入 数字串行数据输入 OUTA 4 输出 DAC A 模拟电压输出 OUTB 7 输出 DAC B 模拟电压输出 REF 6 输入 模拟基准电压输入 SCLK 2 输入 数字串行时钟输入 VDD 8 电源 正电源 TLV5618A 带掉电功能2.7V-5.5V 低功耗双路12 位数模转换器 在空气中的温度范围中操作的最大额定值（除非另有说明） 电...
