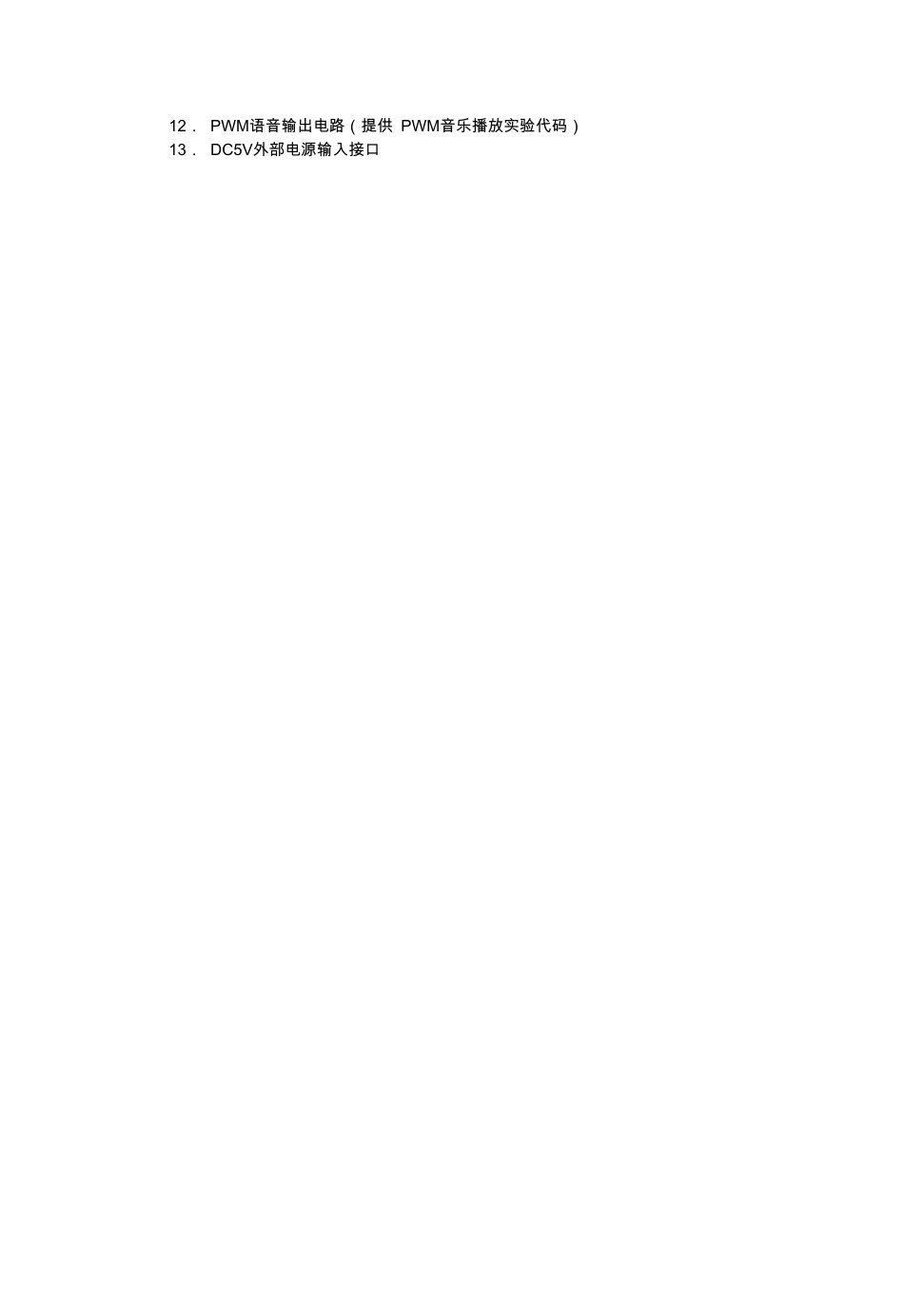

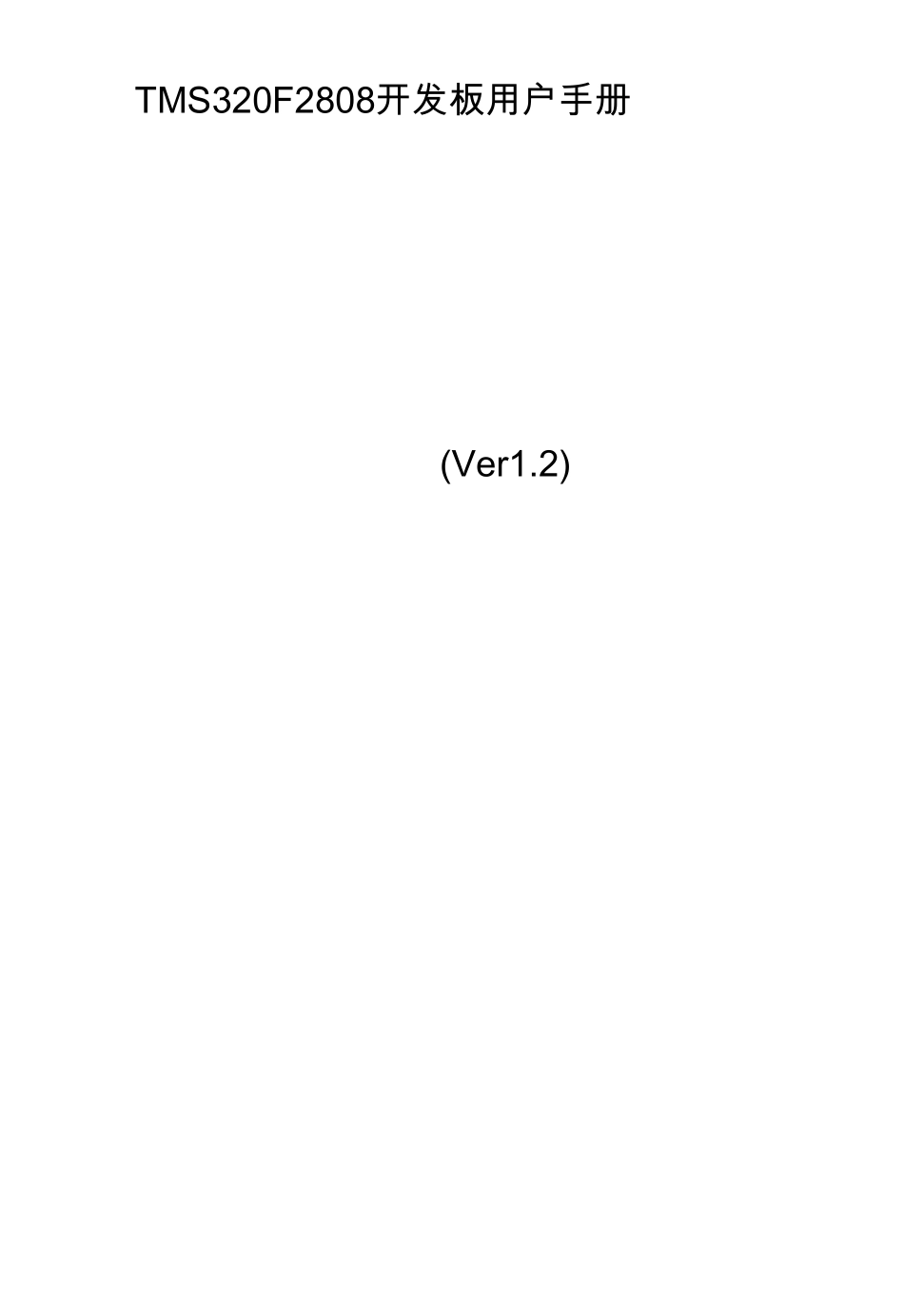

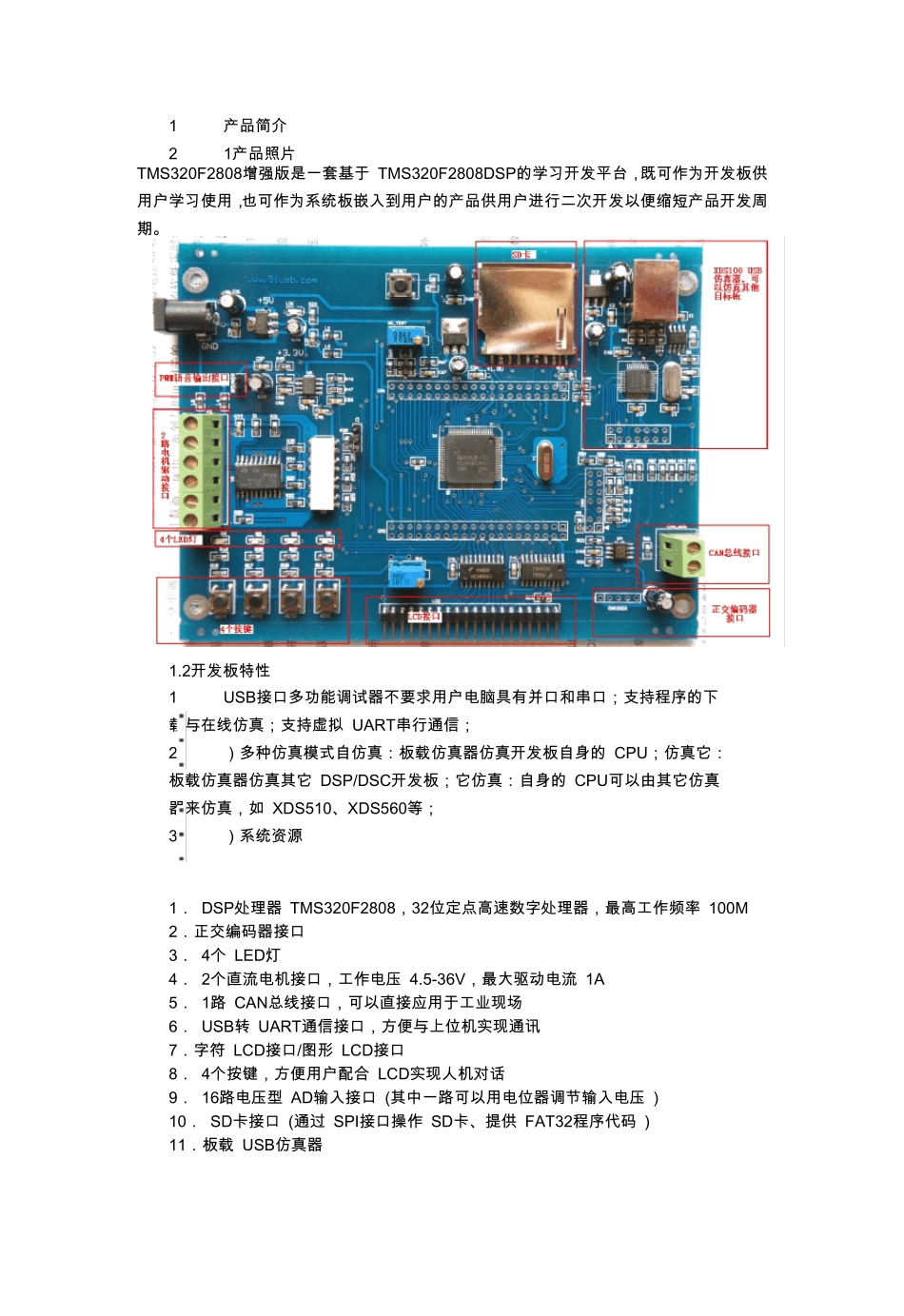

TMS320F2808开 发 板 用 户 手 册 (Ver1.2) 1 产 品 简 介 2 1产 品 照 片 TMS320F2808增 强 版 是 一 套 基 于 TMS320F2808DSP的 学 习 开 发 平 台 ， 既 可 作 为 开 发 板 供用 户 学 习 使 用 ，也 可 作 为 系 统 板 嵌 入 到 用 户 的 产 品 供 用 户 进 行 二 次 开 发 以 便 缩 短 产 品 开 发 周期 。 1.2开 发 板 特 性 1 USB接 口 多 功 能 调 试 器 不 要 求 用 户 电 脑 具 有 并 口 和 串 口 ； 支 持 程 序 的 下载 与 在 线 仿 真 ； 支 持 虚 拟 UART串 行 通 信 ； 2 ） 多 种 仿 真 模 式 自 仿 真 ： 板 载 仿 真 器 仿 真 开 发 板 自 身 的 CPU； 仿 真 它 ：板 载 仿 真 器 仿 真 其 它 DSP/DSC开 发 板 ； 它 仿 真 ： 自 身 的 CPU可 以 由 其 它 仿 真器 来 仿 真 ， 如 XDS510、XDS560等； 3 ） 系 统 资源 1． DSP处理器 TMS320F2808， 32位定点高速数字处理器 ， 最高工作 频率 100M 2．正交编码器 接 口 3． 4个 LED灯 4． 2个直流电 机接 口 ， 工作 电 压 4.5-36V， 最大驱动电 流 1A 5． 1路 CAN总线 接 口 ， 可 以 直接 应用 于 工业现场 6． USB转 UART通 信 接 口 ， 方便 与 上位机实现通 讯 7．字符 LCD接 口 /图形 LCD接 口 8． 4个按键， 方便 用 户 配合 LCD实现人机对话 9． 16路电 压型 AD输入 接 口 (其 中一 路可 以 用 电 位器 调 节输入 电 压 ) 10． SD卡接 口 (通 过 SPI接 口 操作 SD卡、提供 FAT32程 序 代码 ) 11．板 载 USB仿 真 器 12． PWM语 音 输 出 电 路 （提供 PWM音 乐播放实验代码） 13． DC5V外部电 源输 入接口 4） 代 码 及 实 验 项 目 1． 用 户 程 序 烧 写 实 验 （ 烧 写 后 可 脱 机 运 行 ） 2． 正 交 编 码 器 实 验 （ 位 置 读 取 、速度计算） 3． 跑马灯实 验 4． 直流电机 控制实 验 5． CAN总线收发实 验 6． SCI发送接收实 验 7． 1602字符 LCD显示实 验 8． 键盘扫描实 验 9． SD卡读 写 实 验 [注：SD卡自购 ] 10． 定时器 等所有片内外设实 验 1...
