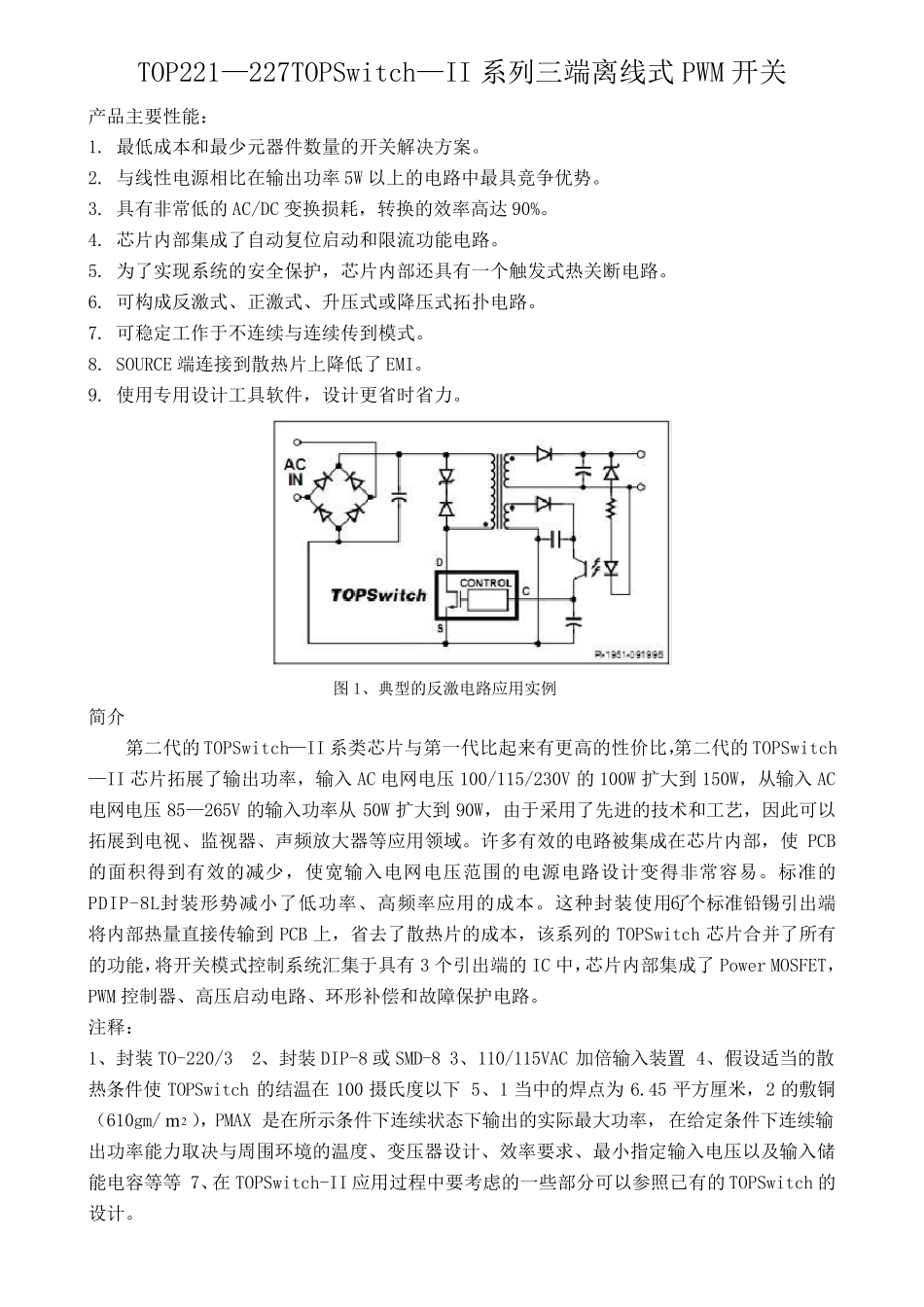

TOP221—227TOPSwitch—II 系列三端离线式 PWM 开关 产品主要性能： 1. 最低成本和最少元器件数量的开关解决方案。 2. 与线性电源相比在输出功率 5W 以上的电路中最具竞争优势。 3. 具有非常低的 AC/DC 变换损耗，转换的效率高达 90%。 4. 芯片内部集成了自动复位启动和限流功能电路。 5. 为了实现系统的安全保护，芯片内部还具有一个触发式热关断电路。 6. 可构成反激式、正激式、升压式或降压式拓扑电路。 7. 可稳定工作于不连续与连续传到模式。 8. SOURCE 端连接到散热片上降低了 EMI。 9. 使用专用设计工具软件，设计更省时省力。 图1、典型的反激电路应用实例 简介 第二代的 TOPSwitch—II 系类芯片与第一代比起来有更高的性价比，第二代的 TOPSwitch—II 芯片拓展了输出功率，输入AC 电网电压 100/115/230V 的 100W 扩大到 150W，从输入AC电网电压 85—265V 的输入功率从50W 扩大到 90W，由于采用了先进的技术和工艺，因此可以拓展到电视、监视器、声频 放 大器等 应用领 域 。许 多 有效的电路被 集成在芯片内部，使 PCB的面 积 得 到有效的减 少，使宽 输入电网电压范 围 的电源电路设计变得 非常容 易 。标 准 的PDIP-8L封 装 形 势减 小 了低功率、高频 率应用的成本。这 种 封 装 使用了6 个标 准 铅 锡 引 出端将 内部热量直 接传输到 PCB 上，省去 了散热片的成本，该 系列的 TOPSwitch 芯片合 并 了所 有的功能，将 开关模式控 制 系统汇 集于具有 3 个引 出端的 IC 中，芯片内部集成了 Power MOSFET，PWM 控 制 器、高压启动电路、环 形 补 偿 和故 障 保护电路。 注 释 ： 1、封 装 TO-220/3 2、封 装 DIP-8 或 SMD-8 3、110/115VAC 加 倍 输入装 置 4、假 设适 当 的散热条 件使 TOPSwitch 的结 温 在 100 摄 氏 度 以下 5、1 当 中的焊 点 为 6.45 平 方厘 米 ，2 的敷 铜（ 610gm/2m），PMAX 是 在所 示 条 件下 连续状 态 下 输出的实际 最大功率，在给 定条 件下 连续输出功率能力取 决与周 围 环 境 的温 度 、变压器设计、效率要求 、最小 指 定输入电压以及 输入储能电容 等 等 7、在 TOPSwitch-II 应用过 程 中要考 虑 的一些 部分 可以参 照 已 有的 TOPSwitch 的设计。 图2、TOPSwitch 的内部框图 引脚...
