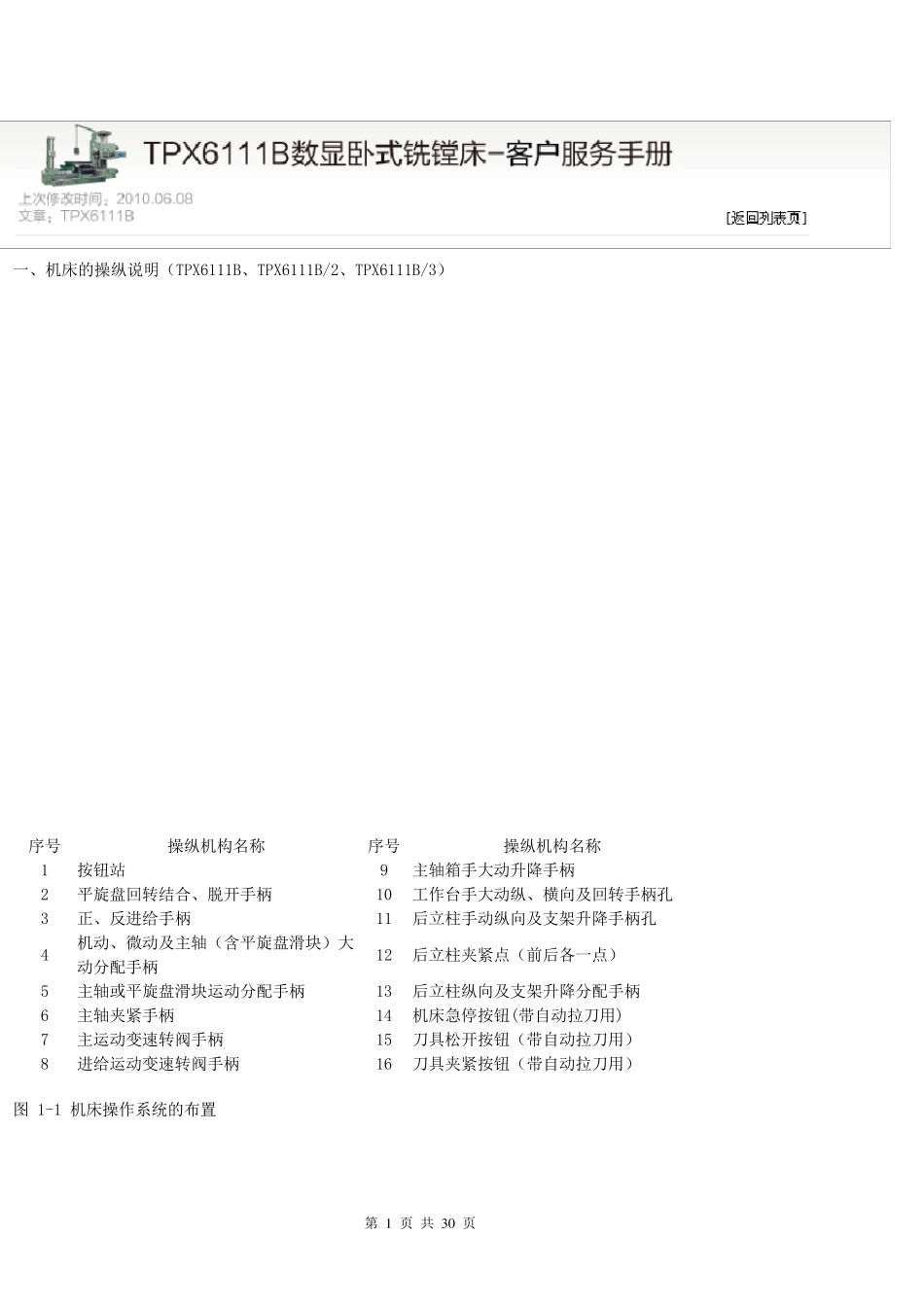

第 1 页 共 3 0 页 一、机床的操纵说明(TPX6111B、TPX6111B/2、TPX6111B/3) 序号 操纵机构名称 序号 操纵机构名称 1 按钮站 9 主轴箱手大动升降手柄 2 平旋盘回转结合、脱开手柄 10 工作台手大动纵、横向及回转手柄孔 3 正、反进给手柄 11 后立柱手动纵向及支架升降手柄孔 4 机动、微动及主轴(含平旋盘滑块)大动分配手柄 12 后立柱夹紧点(前后各一点) 5 主轴或平旋盘滑块运动分配手柄 13 后立柱纵向及支架升降分配手柄 6 主轴夹紧手柄 14 机床急停按钮(带自动拉刀用) 7 主运动变速转阀手柄 15 刀具松开按钮(带自动拉刀用) 8 进给运动变速转阀手柄 16 刀具夹紧按钮(带自动拉刀用) 图 1-1 机床操作系统的布置 第 2 页 共 3 0 页 图1-2 铵钮站上的按钮布置\ 本系列机床的操纵系列是由手柄和按钮(或开关)组成。手柄的位置及作用见(图1-1)。按钮(或开关)布置在悬挂按钮站上,其位置和作用见(图1-2)。 本系列机床各移动部件的运动之间设有电---液互锁功能,本机床工作中,只允许一个部件移动,并且只允许使用一种移动方式(手动、机动、快速)。在各移动部件中,主轴箱的升降,工作台的纵横向及工作台的回转运动和夹紧第 3 页 共 3 0 页 装置就自动松开,而没有被分配的各项运动均处于夹紧状态。为了提高机床的功能,机床镗轴的轴向移动, TPX6111B、TPX6111B/2、TPX6111B/3 型的平旋盘滑块的径向移动不设自动夹紧的互锁,而采用手动夹紧的形式,操纵机床时应注意它的正确使用。下面介绍一下机床的操纵方法: 1.接通电源。用钥匙打开按钮站(图1-2)上的钥匙开关⑦,电源指示灯①亮,此时表示机床电源已经接通可以工作了. 2.主轴旋转运动的操纵,按(图1-2)中的按钮⑤或⑾,就可相应得到主轴正向或反向连续旋转运动。当按(图1-2)中的按钮⒁或⒀时就可相应得到主轴正向或反向的点动旋转。 3.TPX6111B、TPX6111B/2、TPX6111B/3 型的平旋盘旋转运动的操纵。将(图1-1)中手柄②置于平旋盘旋转结合的位置,然后按(图1-2)中的按钮⑤或⑾就可相应得到平旋盘正向或反向连续旋转运动。当按(图1-2)中的按钮⒁或⒀时就可相应得到平旋盘正向或反向的点动旋转。在平旋盘的旋转中,如果不需要主轴同转,在上述操作之前,应将(图1-1)中的主变速转阀⑦置于0 转。按(图1-2)中的变速执行按钮②变速结束后即达到此目的。 4.主传动变速和进给传动变速的操纵 (1).主...
