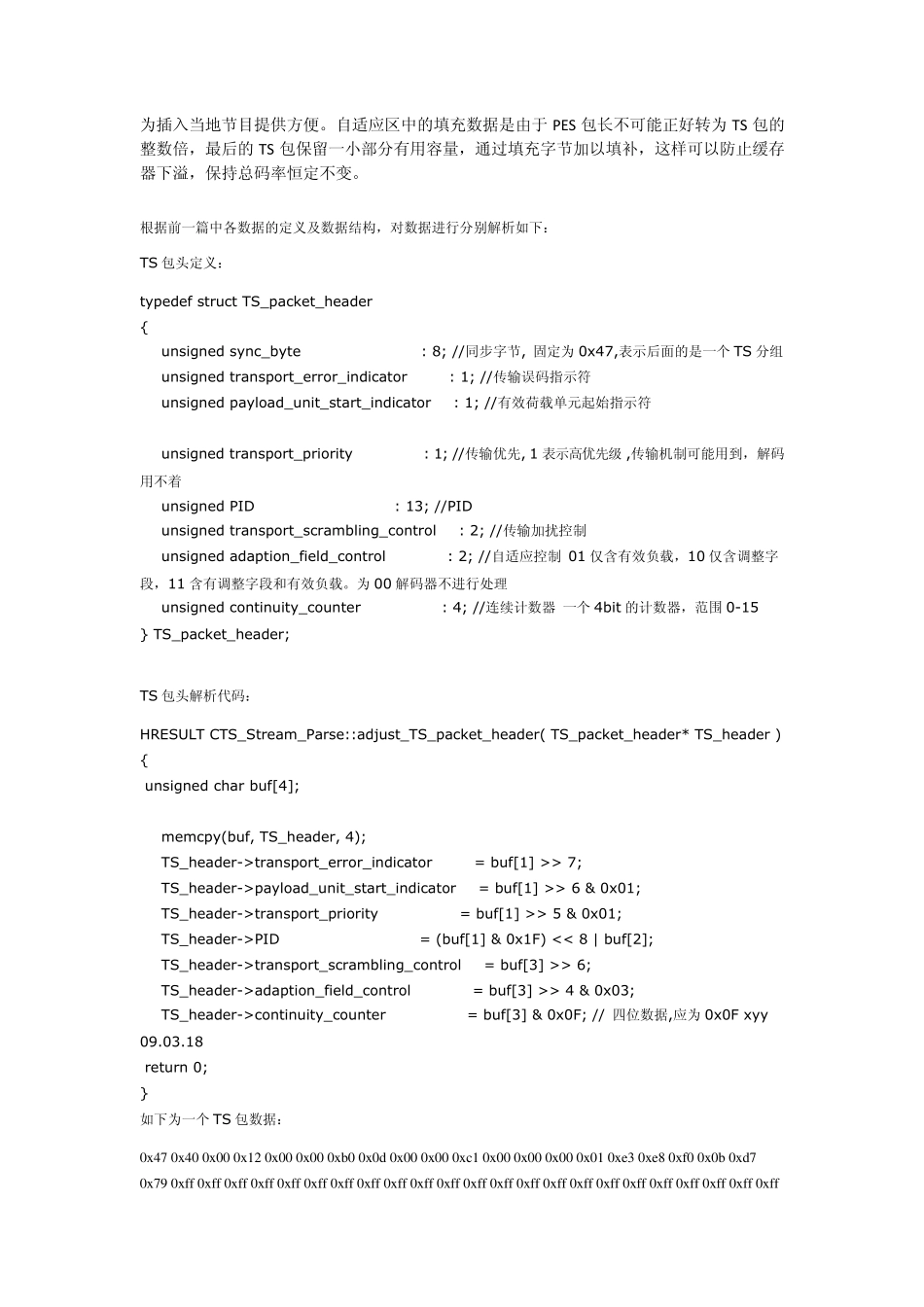

TS 流也是由一个或多个PES 组合而来的,他们可以具有相同的时间基准,也可以不同。其基本的复用思想是,对具有相同时间基准[color="#000000"]的多个PES 现进行节目复用,然后再对相互有独立时间基准的各个PS 进行传输复用,最终产生出TS。 TS 包由包头和包数据2 部分组成,其中包头还可以包括扩展的自适用区。包头长度占4bytes,自使用区和包数据共占184bytes,整个TS 包长度相当于4 个ATM 包长。TS 包的包头由如下图摘录所示的同步字节、传输误码指示符、有效载荷单元起始指示符、传输优先、包识别(PID-Packet Identification)、传输加扰控制、自适应区控制和连续计数器 8 个部分组成。 其中,可用同步字节位串的自动相关特性,检测数据流中的包限制,建立包同步;传输误码指示符,是指有不能消除误码时,采用误码校正解码器可表示1bit 的误码,但无法校正;有效载荷单元起始指示符,表示该数据包是否存在确定的起始信息;传输优先,是给 TS 包分配优先权;PID 值是由用户确定的,解码器根据PID 将 TS 上从不同ES 来的TS 包区别出来,以重建原来的ES;传输加扰控制,可指示数据包内容是否加扰,但包头和自适应区永远不加扰;自适应区控制,用2 bit 表示有否自适应区,即(01)表示有有用信息无自适应区,(10)表示无有用信息有自适应区,(11)表示有有用信息有自适应区,(00)无定义;连续计数器可对PID 包传送顺序计数,据计数器读数,接收端可判断是否有包丢失及包传送顺序错误。显然,包头对TS 包具有同步、识别、检错及加密功能。 TS 包自适应区由自适应区长、各种标志指示符、与插入标志有关的信息和填充数据4 部分组成。其中标志部分由间断指示符、随机存取指示符、ES 优化指示符、PCR 标志、接点标志、传输专用数据标志、原始 PCR 标志、自适应区扩展标志 8 个部分组成。重要的是标志部分的PCR 字段,可给编解码器的27MHz 时钟提供同步资料,进行同步。其过程是,通过PLL,用解码时本地用PCR 相位与输入的瞬时PCR 相位锁相比较,确定解码过程是否同步,若不同步,则用这个瞬时PCR 调整时钟频率。因为,数字图像采用了复杂而不同的压缩编码算法,造成每幅图像的数据各不相同,使直接从压缩编码图像数据的开始部分获取时钟信息成为不可能。为此,选择了某些(而非全部)TS 包的自适应区来传送定时信息。于是,被选中的TS 包的自适应区,可用于测定包信息的控制 bit 和重要的控制信息。自...
