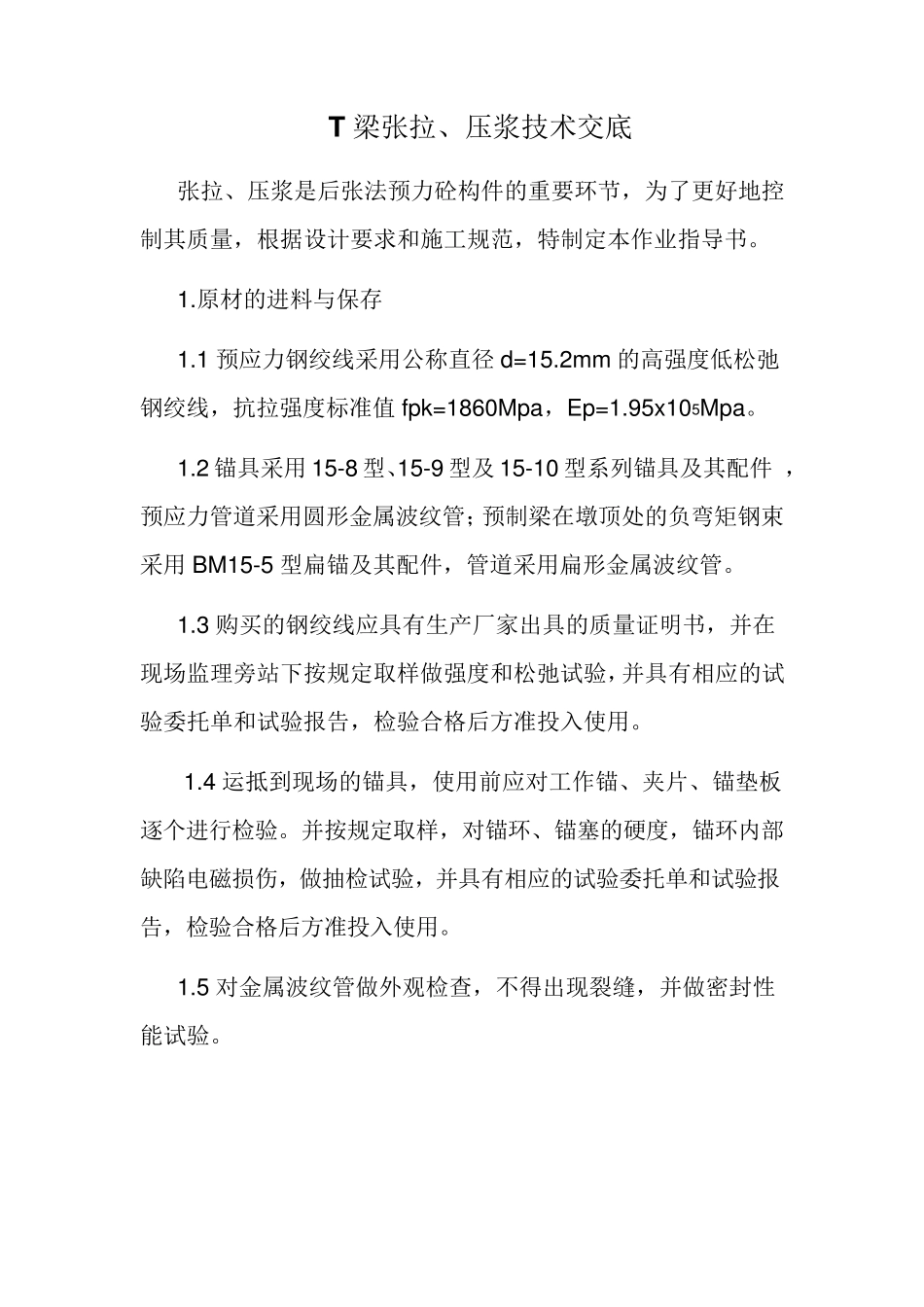

T 梁张拉、压浆技术交底 张拉、压浆是后张法预力砼构件的重要环节，为了更好地控制其质量，根据设计要求和施工规范，特制定本作业指导书。 1.原材的进料与保存 1.1 预应力钢绞线采用公称直径 d=15.2mm 的高强度低松弛钢绞线，抗拉强度标准值 fpk=1860Mpa，Ep=1.95x105Mpa。 1.2 锚具采用 15-8 型、15-9 型及 15-10 型系列锚具及其配件 ，预应力管道采用圆形金属波纹管；预制梁在墩顶处的负弯矩钢束采用 BM15-5 型扁锚及其配件，管道采用扁形金属波纹管。 1.3 购买的钢绞线应具有生产厂家出具的质量证明书，并在现场监理旁站下按规定取样做强度和松弛试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。 1.4 运抵到现场的锚具，使用前应对工作锚、夹片、锚垫板逐个进行检验。并按规定取样，对锚环、锚塞的硬度，锚环内部缺陷电磁损伤，做抽检试验，并具有相应的试验委托单和试验报告，检验合格后方准投入使用。 1.5 对金属波纹管做外观检查，不得出现裂缝，并做密封性能试验。 1 .6 运抵到现场的锚具应存放在室内货架上，钢绞线放置平坦，并垫离地面，加以覆盖，确保钢铰线置于干燥环境中。使用前不得沾染杂物、油污、产生铁锈等。 2 ． 张拉前准备工作 2 . 1 钢绞线检测：主要检测破坏负荷、屈服负荷、伸长率和弹性模量及 7 2 h 松弛试验。 2 . 2 预应力锚夹具及配套设备按设计要求选用，并检查其合格证。张拉用的油泵性能必须良好，供油足，压力稳定，无渗漏现象，张拉缸，回程缸运行平稳。张拉机械经鉴定后方可使用，油顶与压力表配套校验，确定张拉力与油表读数之间的关系曲线，检验用的试验机或测力计的精度等级不低于+2 %。使用超过 2 0 0次及使用中有不正常现象的应重新校验。张拉机具长期不使用时，应在试用前全面检验。 2 . 3 钢绞线的下料：钢绞线经试验合格后，按设计图纸进行下料，下料采用高速磨割或氧乙炔进行切割，采用氧乙炔焰割，必须高氧以保证切割而不是熔割，并用适当的方法予以降温，并要注意避免切割火焰或火接触锚具或其他预应力筋。对最终外露部分，预应力钢筋应切割至锚外不短于一倍直径的长度，而且不得用焰割。 2 . 4 孔道检查：由于浇筑砼前将塑料胶管穿入波纹管内，因此砼浇筑结束后，应用手拉动胶管，以防堵孔。 3. 张 拉 3.1 张 拉 时 砼 强 度 不 得 小 于 设 计 强 度 的 90%， 以 同 体 养 护 试块 试 压 判...
