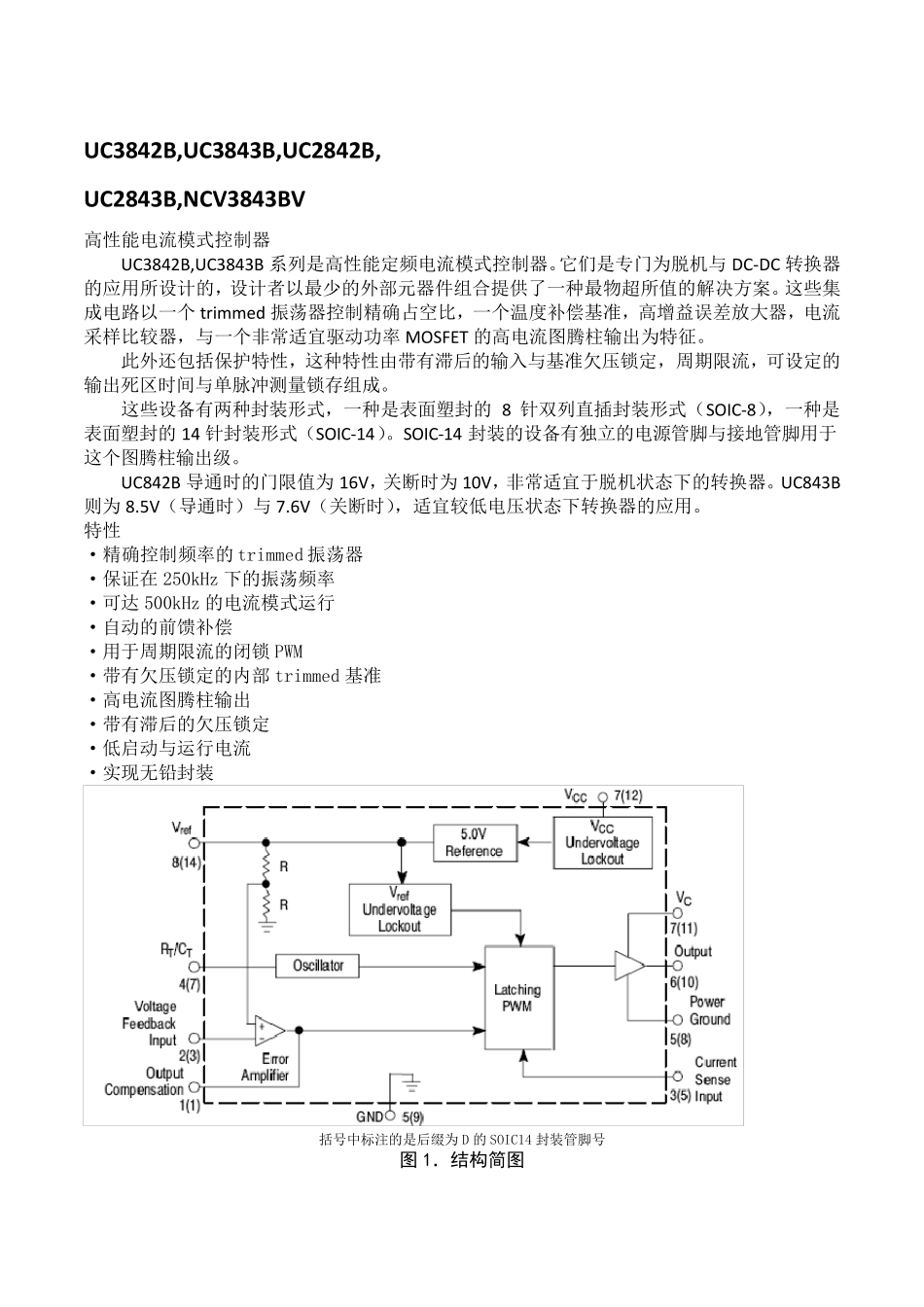

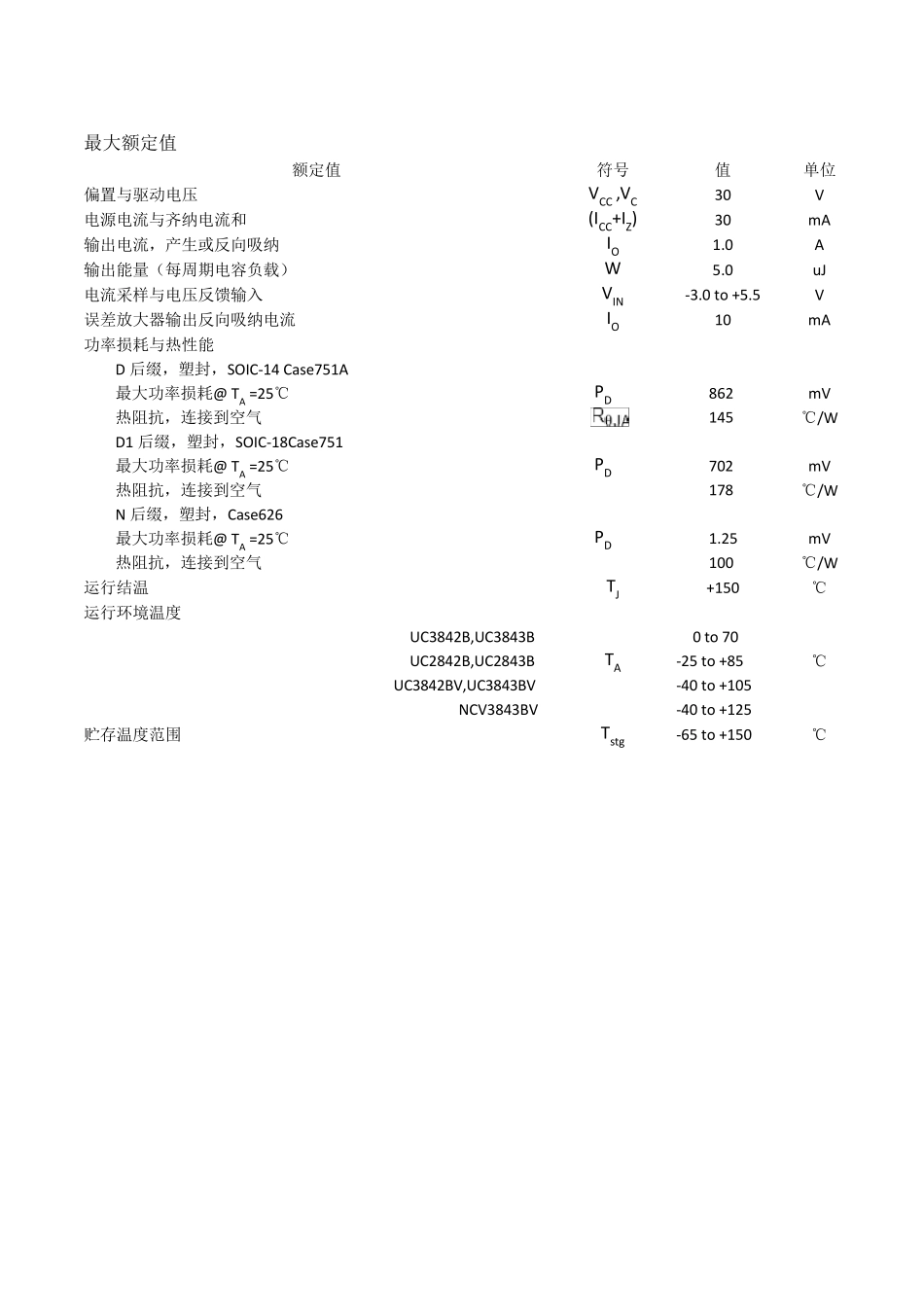

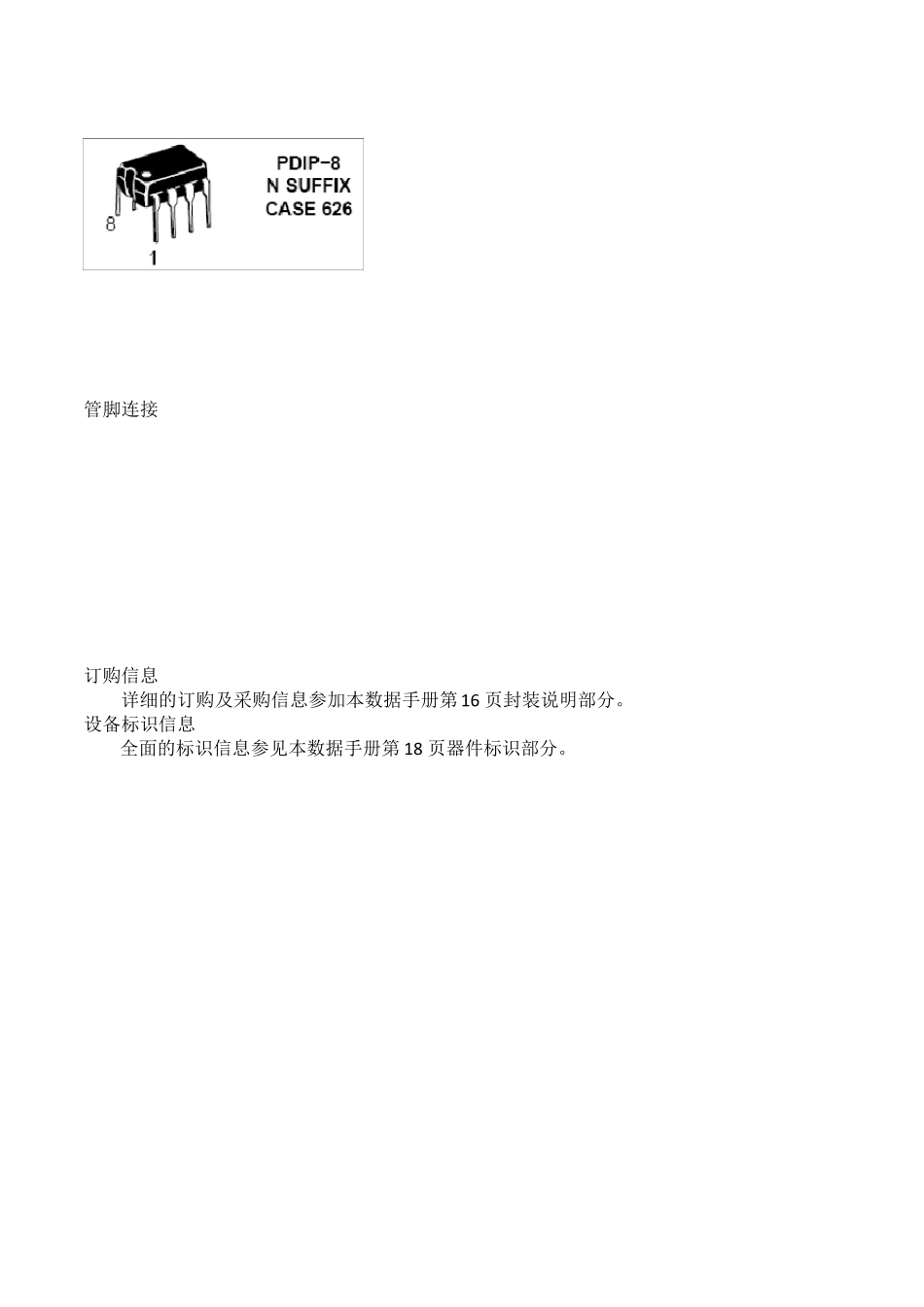

UC3842B,UC3843B,UC2842B, UC2843B,NCV3843BV 高 性 能 电 流 模 式 控 制 器 UC3842B,UC3843B 系 列 是 高 性 能 定 频 电 流 模 式 控 制 器 。它 们 是 专 门 为 脱 机 与 DC-DC 转 换 器的 应 用 所 设 计 的 ， 设 计 者 以 最 少 的 外 部 元 器 件 组 合 提 供 了 一 种 最 物 超 所 值 的 解 决 方 案 。 这 些 集成 电 路 以 一 个 trimmed 振 荡 器 控 制 精 确 占 空 比 ， 一 个 温 度 补 偿 基 准 ， 高 增 益 误 差 放 大 器 ， 电 流采 样 比 较 器 ， 与 一 个 非 常 适 宜 驱 动 功 率 MOSFET 的 高 电 流 图 腾 柱 输 出 为 特 征 。 此 外 还 包 括 保 护 特 性 ， 这 种 特 性 由 带 有 滞 后 的 输 入 与 基 准 欠 压 锁 定 ， 周 期 限 流 ， 可 设 定 的输 出 死 区 时 间 与 单 脉 冲 测 量 锁 存 组 成 。 这 些 设 备 有 两种 封装形式 ， 一 种 是 表面塑封的8 针双列 直插封装形式 （SOIC-8）， 一 种 是表面塑封的 14 针封装形式 （SOIC-14）。 SOIC-14 封装的 设 备 有 独立的 电 源管脚与 接地管脚用 于这 个 图 腾 柱 输 出 级。 UC842B 导通时 的 门 限 值 为 16V， 关断时 为 10V， 非 常 适 宜 于脱 机 状态下的 转 换 器 。 UC843B则为 8.5V（导通时 ）与 7.6V（关断时 ）， 适 宜 较 低电 压 状态下转 换 器 的 应 用 。 特 性 ·精 确 控 制 频 率 的 trimmed 振 荡 器 ·保 证 在 250kHz 下的 振 荡 频 率 ·可 达 500kHz 的 电 流 模 式 运 行 ·自 动 的 前 馈 补 偿 ·用 于周 期 限 流 的 闭 锁 PWM ·带 有 欠 压 锁 定 的 内 部 trimmed 基 准 ·高 电 流 图 腾 柱 输 出 ·带 有 滞 后 的 欠 压 锁 定 ·低启 动 与 运 行 电 流 ·实 现 无 铅 封装 括 号 中 标 注 的 是 后 缀 为 D 的 SOIC14 封装管脚号 图 1．结构简图 管脚连接 订购信息 详细的订购及采购信息参加本数据手册第16 页封装说明部分。 设备标识信息 全面的标识信息参见本数据手册第18 页器件标识部分。 最大额...
