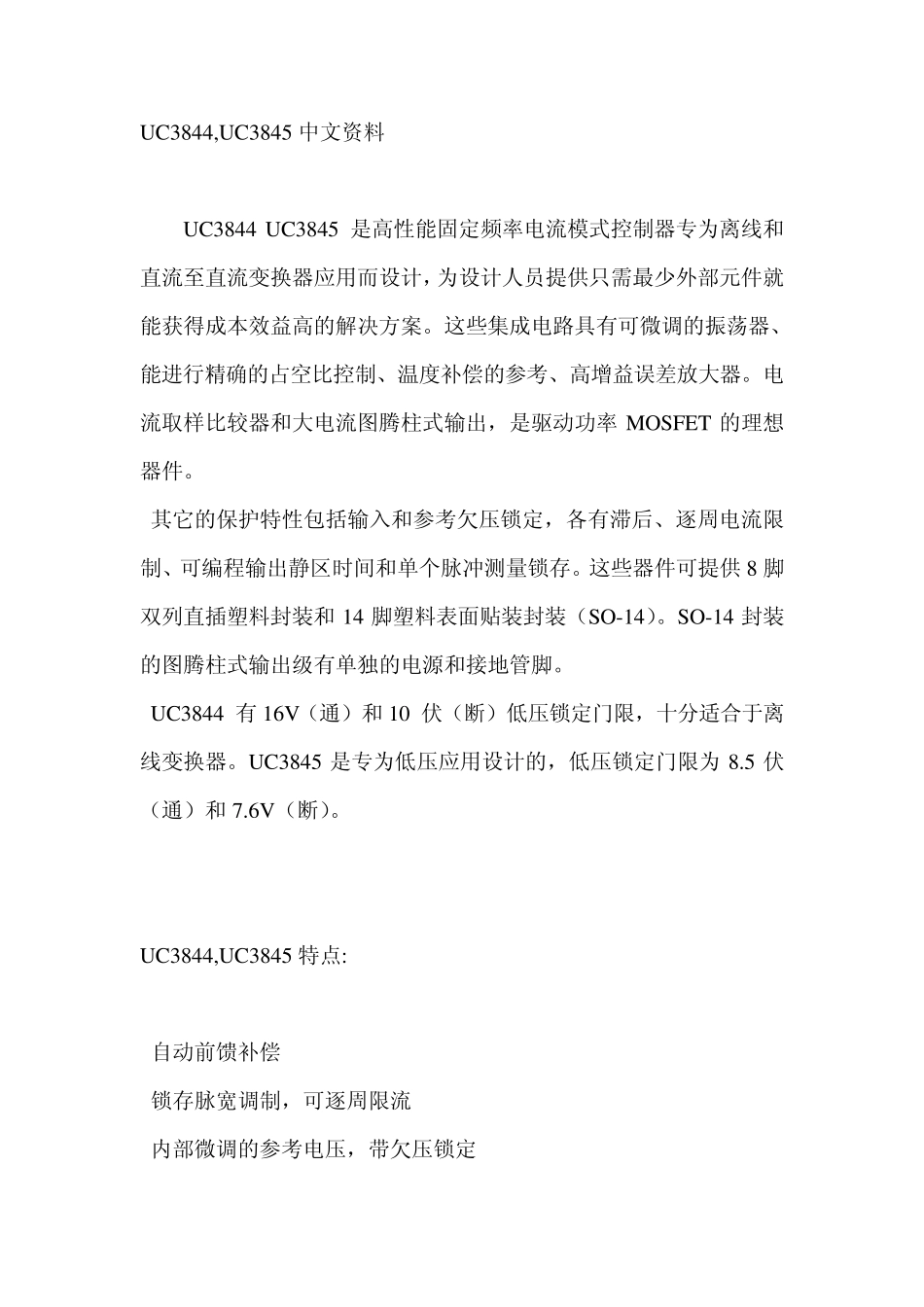

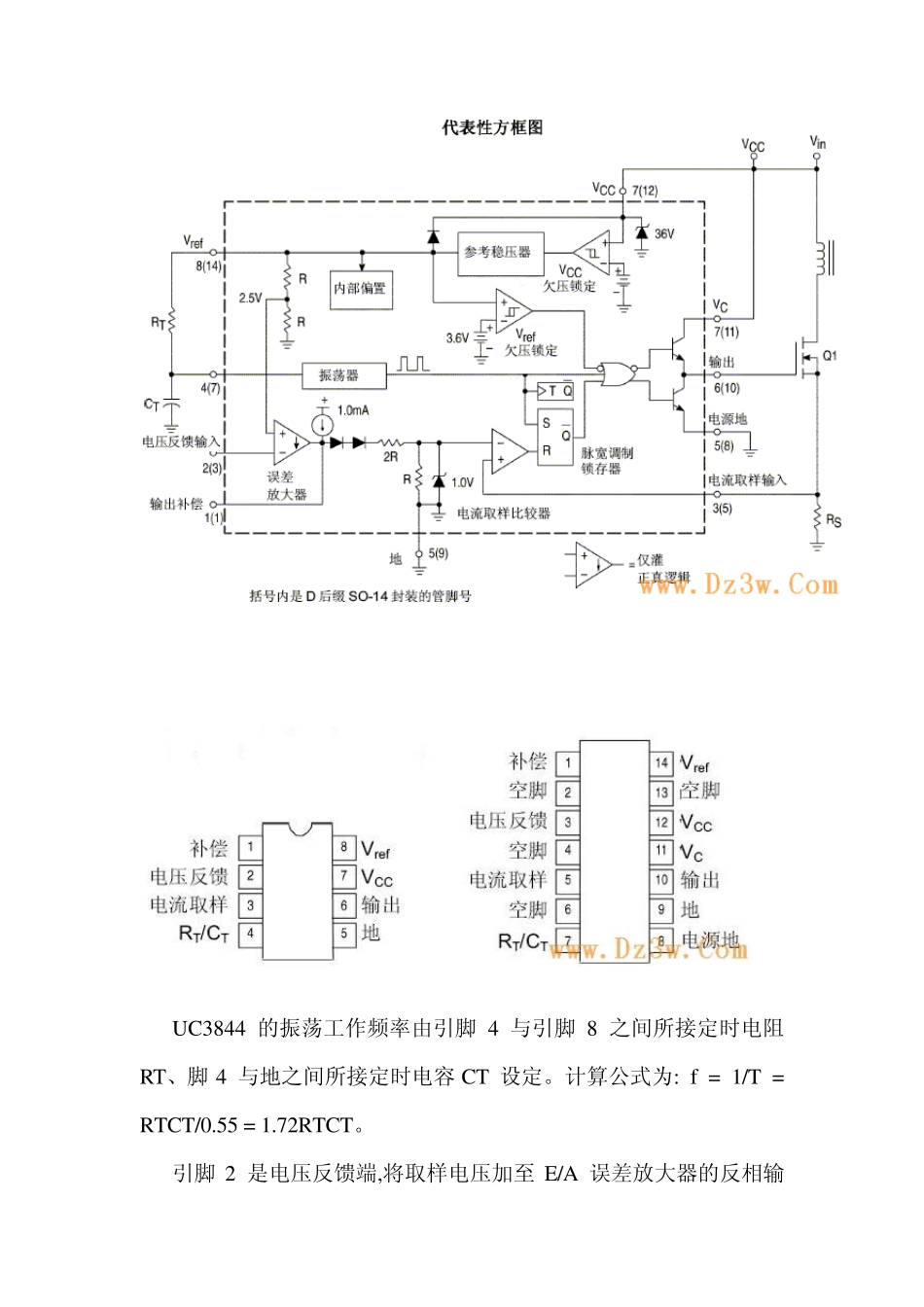

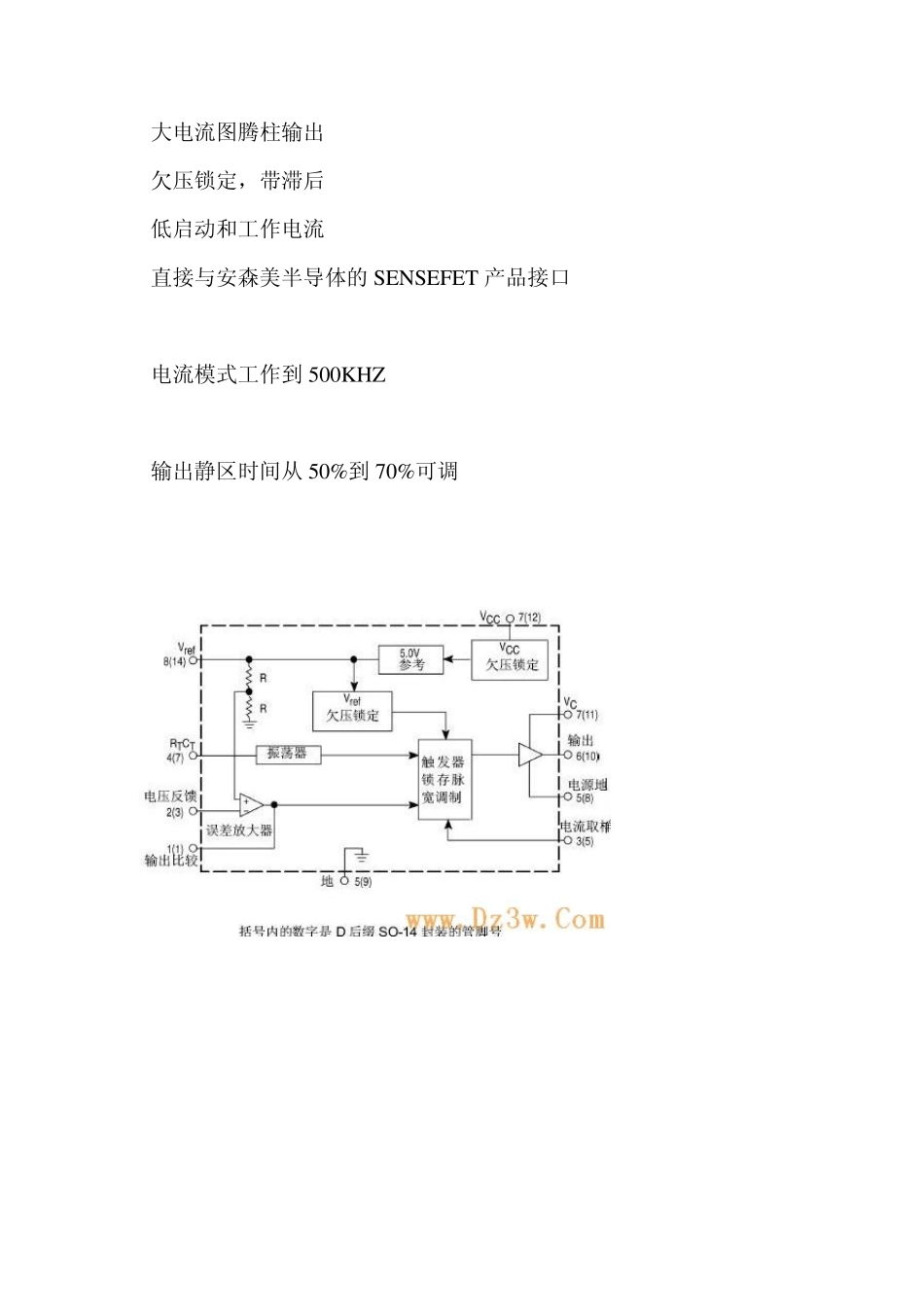

UC3844,UC3845 中文资料 UC3844 UC3845 是高性能固定频率电流模式控制器专为离线和直流至直流变换器应用而设计，为设计人员提供只需最少外部元件就能获得成本效益高的解决方案。这些集成电路具有可微调的振荡器、能进行精确的占空比控制、温度补偿的参考、高增益误差放大器。电流取样比较器和大电流图腾柱式输出，是驱动功率MOSFET 的理想器件。 其它的保护特性包括输入和参考欠压锁定，各有滞后、逐周电流限制、可编程输出静区时间和单个脉冲测量锁存。这些器件可提供8 脚双列直插塑料封装和14 脚塑料表面贴装封装（SO-14）。SO-14 封装的图腾柱式输出级有单独的电源和接地管脚。 UC3844 有16V（通）和10 伏（断）低压锁定门限，十分适合于离线变换器。UC3845 是专为低压应用设计的，低压锁定门限为8.5 伏（通）和7.6V（断）。 UC3844,UC3845 特点: 自动前馈补偿 锁存脉宽调制，可逐周限流 内部微调的参考电压，带欠压锁定 大电流图腾柱输出 欠压锁定，带滞后 低启动和工作电流 直接与安森美半导体的 SENSEFET 产品接口 电流模式工作到 500KHZ 输出静区时间从 50%到 70%可调 UC3844 的振荡工作频率由引脚4 与引脚8 之间所接定时电阻RT、脚4 与地之间所接定时电容 CT 设定。计算公式为: f = 1/T = RTCT/0.55 = 1.72RTCT。 引脚2 是电压反馈端,将取样电压加至 E/A 误差放大器的反相输入端,与同向输入端的2.5 V 基准电压进行比较,产生误差电压。利用内部E/A 误差放大器可以构成电压环。引脚3 是电流反馈端,电流取样电压由引脚3 输入到电流比较器。当引脚3 电压大于1V 时,输出关闭。利用引脚3 和电流比较器可以构成电流环。引脚1 是补偿端,外接阻容元件以补偿误差放大器的频率特性。引脚8 为5V 基准电压,带载能力50mA。引脚6 为推挽输出端,有拉、灌电流的能力。引脚5 为公共端。引脚7 为集成块工作电源端,电压范围为8V～40V。 UC3844 的输出级为图腾柱式电路,与SG3525 的一端完全相同。输出平均电流值为±200mA ,最大峰值电流±1A ,可直接驱动功率管。由于峰值电流自限,可以不要串入限流电阻。 对于电流型控制芯片 UC3844 ,使输出驱动信号关断的方法有两种:一种是将引脚1 电压降至 1V 以下,另一种是将引脚3 电压升至1V 以上。这两种方法都是使电流比较器输出高电平,PWM 锁存器复位,关闭输出端,直至下一个时钟将 PWM 锁存器置位为止。根据这一原理,可以控制引脚1 、3...
