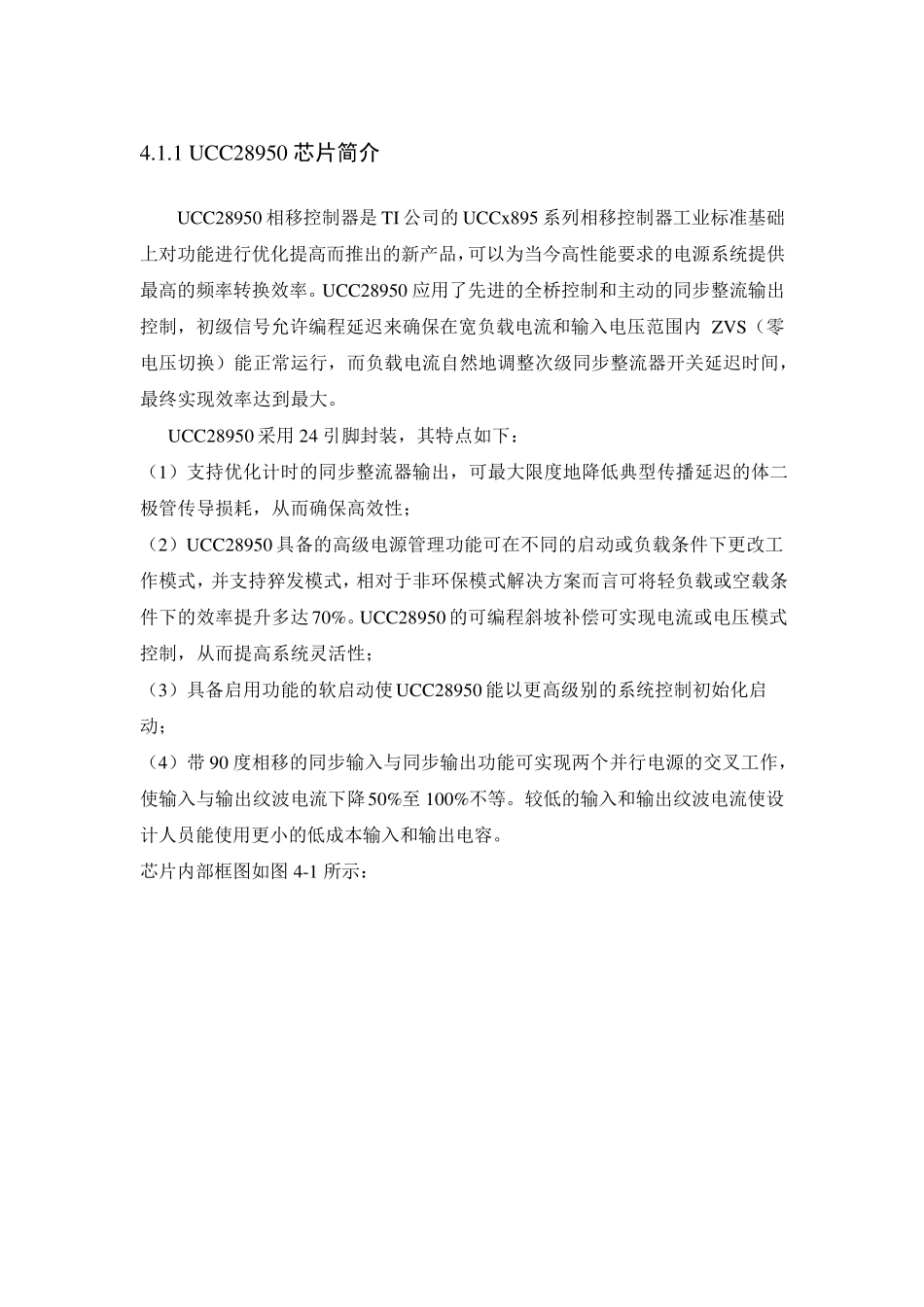

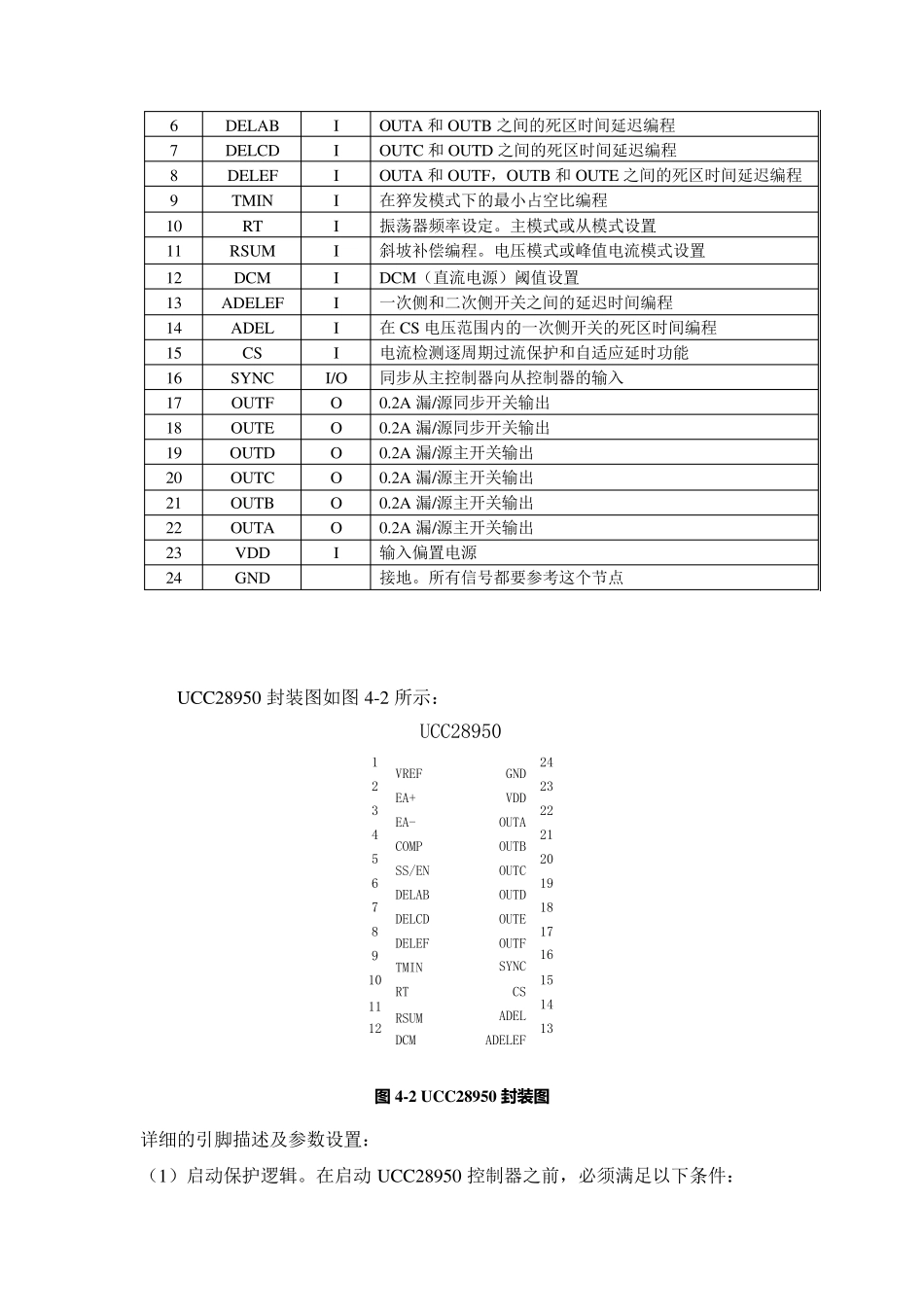

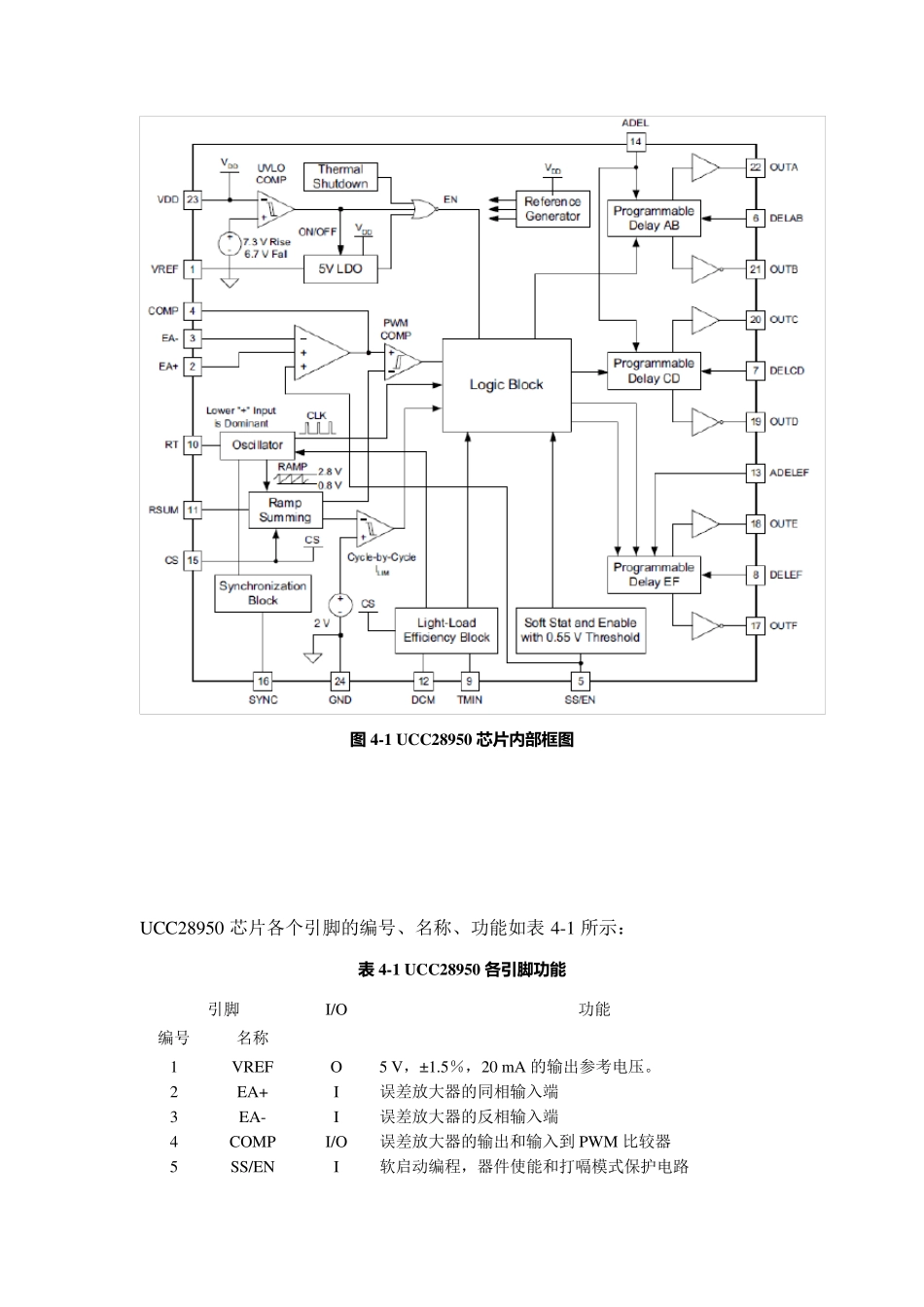

4.1.1 UCC28950 芯片简介 UCC28950 相移控制器是TI 公司的UCCx895 系列相移控制器工业标准基础上对功能进行优化提高而推出的新产品，可以为当今高性能要求的电源系统提供最高的频率转换效率。UCC28950 应用了先进的全桥控制和主动的同步整流输出控制，初级信号允许编程延迟来确保在宽负载电流和输入电压范围内 ZVS（零电压切换）能正常运行，而负载电流自然地调整次级同步整流器开关延迟时间，最终实现效率达到最大。 UCC28950 采用 24 引脚封装，其特点如下： （1）支持优化计时的同步整流器输出，可最大限度地降低典型传播延迟的体二极管传导损耗，从而确保高效性； （2）UCC28950 具备的高级电源管理功能可在不同的启动或负载条件下更改工作模式，并支持猝发模式，相对于非环保模式解决方案而言可将轻负载或空载条件下的效率提升多达 70%。UCC28950 的可编程斜坡补偿可实现电流或电压模式控制，从而提高系统灵活性； （3）具备启用功能的软启动使UCC28950 能以更高级别的系统控制初始化启动； （4）带 90 度相移的同步输入与同步输出功能可实现两个并行电源的交叉工作，使输入与输出纹波电流下降50%至 100%不等。较低的输入和输出纹波电流使设计人员能使用更小的低成本输入和输出电容。 芯片内部框图如图 4-1 所示： 图 4-1 U C C 28950 芯 片 内部框图 UCC28950 芯片各个引脚的编号、名称、功能如表 4-1 所示： 表 4-1 U C C 28950 各引脚功能 引脚 I/O 功能 编号 名称 1 VREF O 5 V，±1.5％，20 mA 的输出参考电压。 2 EA+ I 误差放大器的同相输入端 3 EA- I 误差放大器的反相输入端 4 COMP I/O 误差放大器的输出和输入到 PWM 比较器 5 SS/EN I 软启动编程，器件使能和打嗝模式保护电路 6 DELAB I OUTA 和OUTB 之间的死区时间延迟编程 7 DELCD I OUTC 和OUTD 之间的死区时间延迟编程 8 DELEF I OUTA 和OUTF，OUTB 和OUTE 之间的死区时间延迟编程 9 TMIN I 在猝发模式下的最小占空比编程 10 RT I 振荡器频率设定。主模式或从模式设置 11 RSUM I 斜坡补偿编程。电压模式或峰值电流模式设置 12 DCM I DCM（直流电源）阈值设置 13 ADELEF I 一次侧和二次侧开关之间的延迟时间编程 14 ADEL I 在CS 电压范围内的一次侧开关的死区时间编程 15 CS I 电流检测逐周期过流保护和自适应延时功能 16 SYNC I/O 同步从主...
