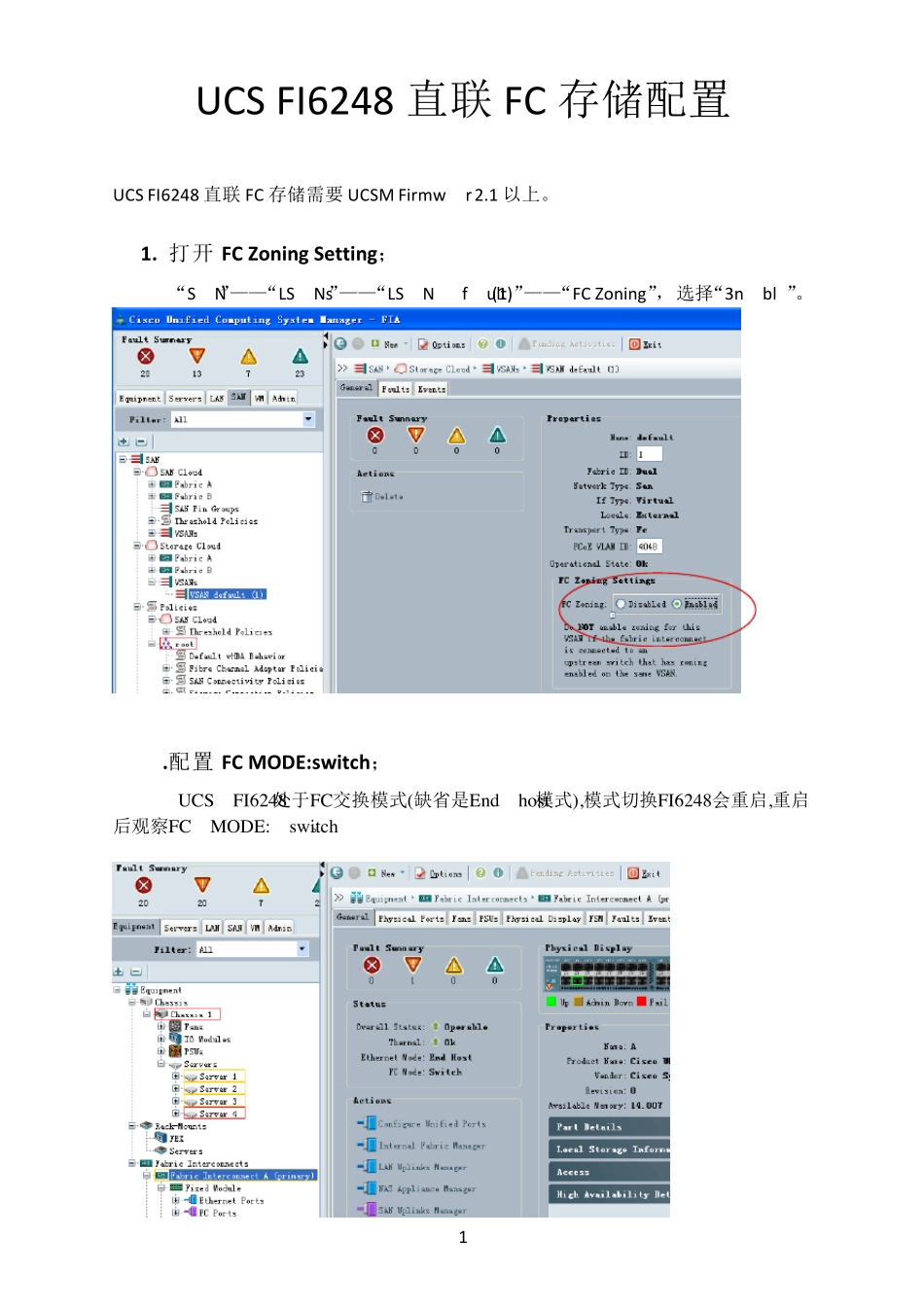

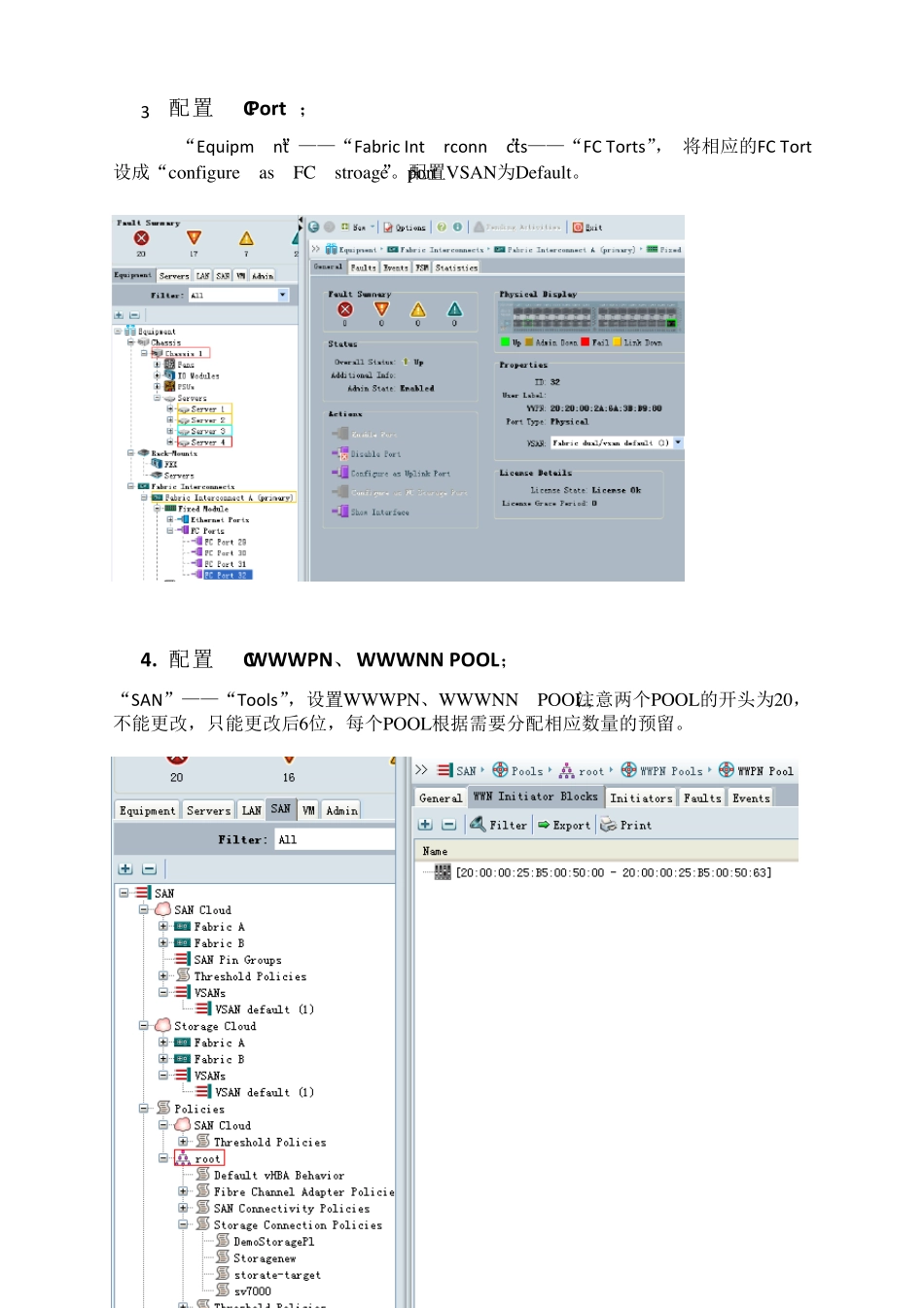

1 UCS FI6248 直联FC 存储配置 UCS FI6248 直联FC 存储需要UCSM Firmw are 2.1 以上。 1. 打开FC Zoning Setting; “SAN”——“VSANs”——“VSAN default (1)”——“FC Zoning”, 选择“Enabled”。 2. 配置FC MODE:sw itch; UCS FI6248处于FC交换模式(缺省是End host模式),模式切换FI6248会重启,重启后观察FC MODE: sw itch。 2 3. 配置FC Port ; “Equ ipment”——“Fabric Interconnects”——“FC Ports”, 将相应的FC Port设成“configu re as FC stroage port”。配置VSAN为Defau lt。 4. 配置FC WWWPN、WWWNN POOL; “SAN”——“Pools”,设置WWWPN、WWWNN POOL,注意两个POOL的开头为20 ,不能更改,只能更改后6 位,每个POOL根据需要分配相应数量的预留。 3 5. 创建Service Profile 模板或单个Service Profile; 如图所示选择增加vHBA 卡,指定预设好的WWNN、WWPN。 下一步,会有“Zoning”的设置界面,点击“Add”增加 vHBA Initiator Groups。 4 在创建 vHBA Initiator Groups中, 填写Name, 选择“Storage Connection Policy”,如果之前还没创建,则点击“Create Storage Connection Policy”。 “Create Storage Connection Policy”:填写Name;“Zoning Type”选择“Sist”;填写“FC Target Endpoint”,即存储 FC 端口的 WWPN, 另外还有路径(走 FI A还是 FI B)。 5 “FC Target Endpoint”建好后,如下图所示: “Create Storage Connection Policy”建好后,如下图所示: 6 “vHBA Initiator Groups”建好后,如下图所示: 配置“Server Boot Order”,设定 SAN boot 的顺序。如下图所示: 7 第二种配置方式: 如果不在新建Serv ice Profile 模板或单个Serv ice Profile 的时候设Zoning,或者Serv ice Profile 之前已经建好了,也可以通过另一种配置方式来设定Zoning,用以直联存储。 6. 单独配置FC Zoning; 在Serv ice Profile 模板或单个Serv ice Profile 配置界面中,点击“Storage”——“vHBA Initiator Groups ”。 通过“Modify v HBA Initiator Membership”, 可以在Zoning 中增加相应的HBA 卡成员。 通过“Modify Storage Connection Policy”,可以在Zoning 中增加相应的存储连接策略,主要是设定对应的Target,即存储FC 端口的WWPN。 8...
