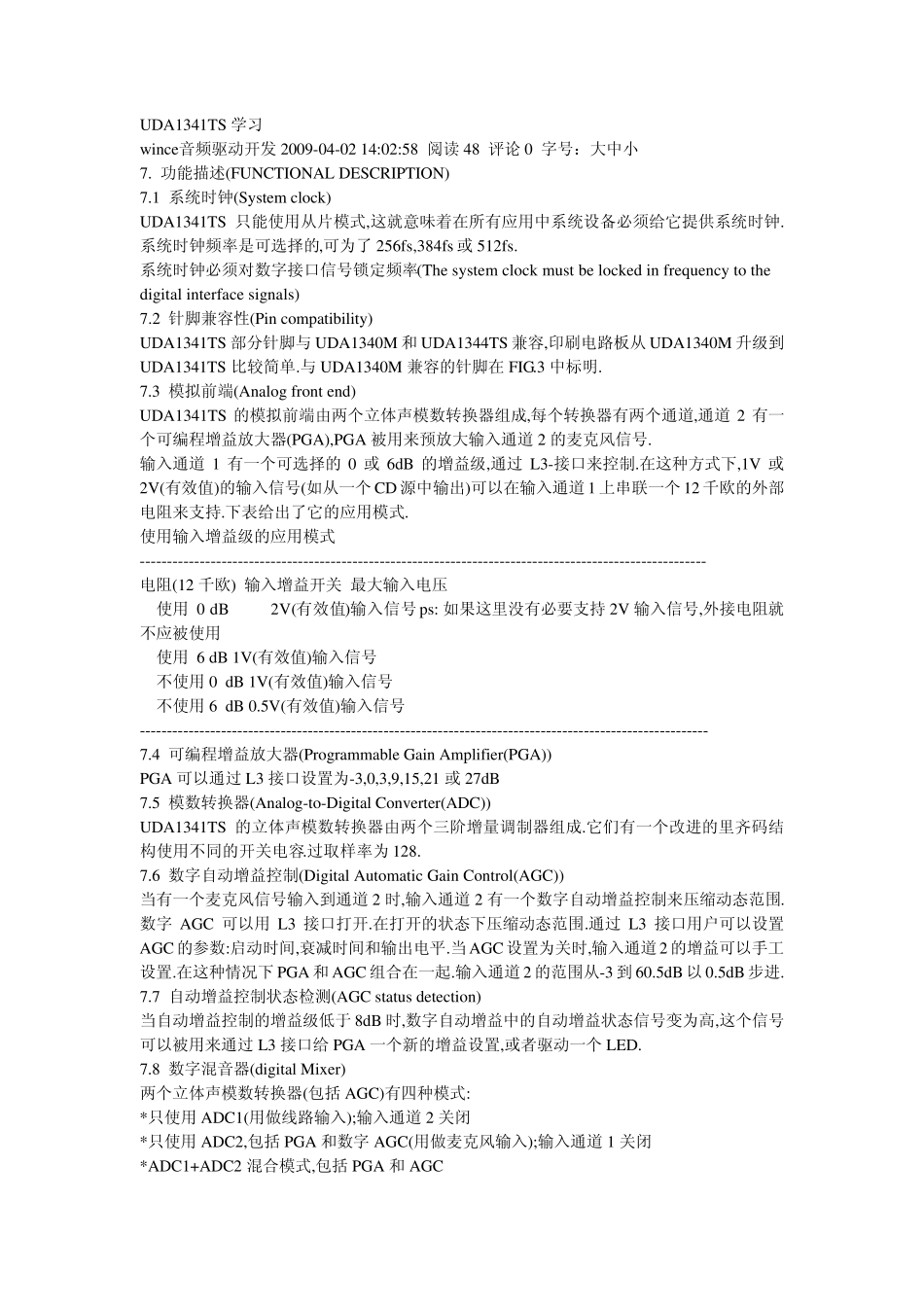

UDA1341TS 学习 wince音频驱动开发 2009-04-02 14:02:58 阅读48 评论0 字号：大中小 7. 功能描述(FUNCTIONAL DESCRIPTION) 7.1 系统时钟(System clock) UDA1341TS 只能使用从片模式,这就意味着在所有应用中系统设备必须给它提供系统时钟.系统时钟频率是可选择的,可为了 256fs,384fs 或 512fs. 系统时钟必须对数字接口信号锁定频率(The system clock must be locked in frequency to the digital interface signals) 7.2 针脚兼容性(Pin compatibility) UDA1341TS 部分针脚与 UDA1340M 和 UDA1344TS 兼容,印刷电路板从 UDA1340M 升级到UDA1341TS 比较简单.与 UDA1340M 兼容的针脚在 FIG.3 中标明. 7.3 模拟前端(Analog front end) UDA1341TS 的模拟前端由两个立体声模数转换器组成,每个转换器有两个通道,通道 2 有一个可编程增益放大器(PGA),PGA 被用来预放大输入通道 2 的麦克风信号. 输入通道 1 有一个可选择的 0 或 6dB 的增益级,通过 L3-接口来控制.在这种方式下,1V 或2V(有效值)的输入信号(如从一个 CD 源中输出)可以在输入通道 1 上串联一个 12 千欧的外部电阻来支持.下表给出了它的应用模式. 使用输入增益级的应用模式 -------------------------------------------------------------------------------------------------------- 电阻(12 千欧) 输入增益开关 最大输入电压 使用 0 dB 2V(有效值)输入信号 ps: 如果这里没有必要支持 2V 输入信号,外接电阻就不应被使用 使用 6 dB 1V(有效值)输入信号 不使用 0 dB 1V(有效值)输入信号 不使用 6 dB 0.5V(有效值)输入信号 --------------------------------------------------------------------------------------------------------- 7.4 可编程增益放大器(Programmable Gain Amplifier(PGA)) PGA 可以通过 L3 接口设置为-3,0,3,9,15,21 或 27dB 7.5 模数转换器(Analog-to-Digital Converter(ADC)) UDA1341TS 的立体声模数转换器由两个三阶增量调制器组成.它们有一个改进的里齐码结构使用不同的开关电容.过取样率为 128. 7.6 数字自动增益控制(Digital Automatic Gain Control(AGC)) 当有一个麦克风信号输入到通道 2 时,输入通道 2 有一个数字自动增益控制来压缩动态范围.数字AGC 可以用 L3 接口打开.在打开的状态下压缩动态范围.通过 L3 接口用户可以...
