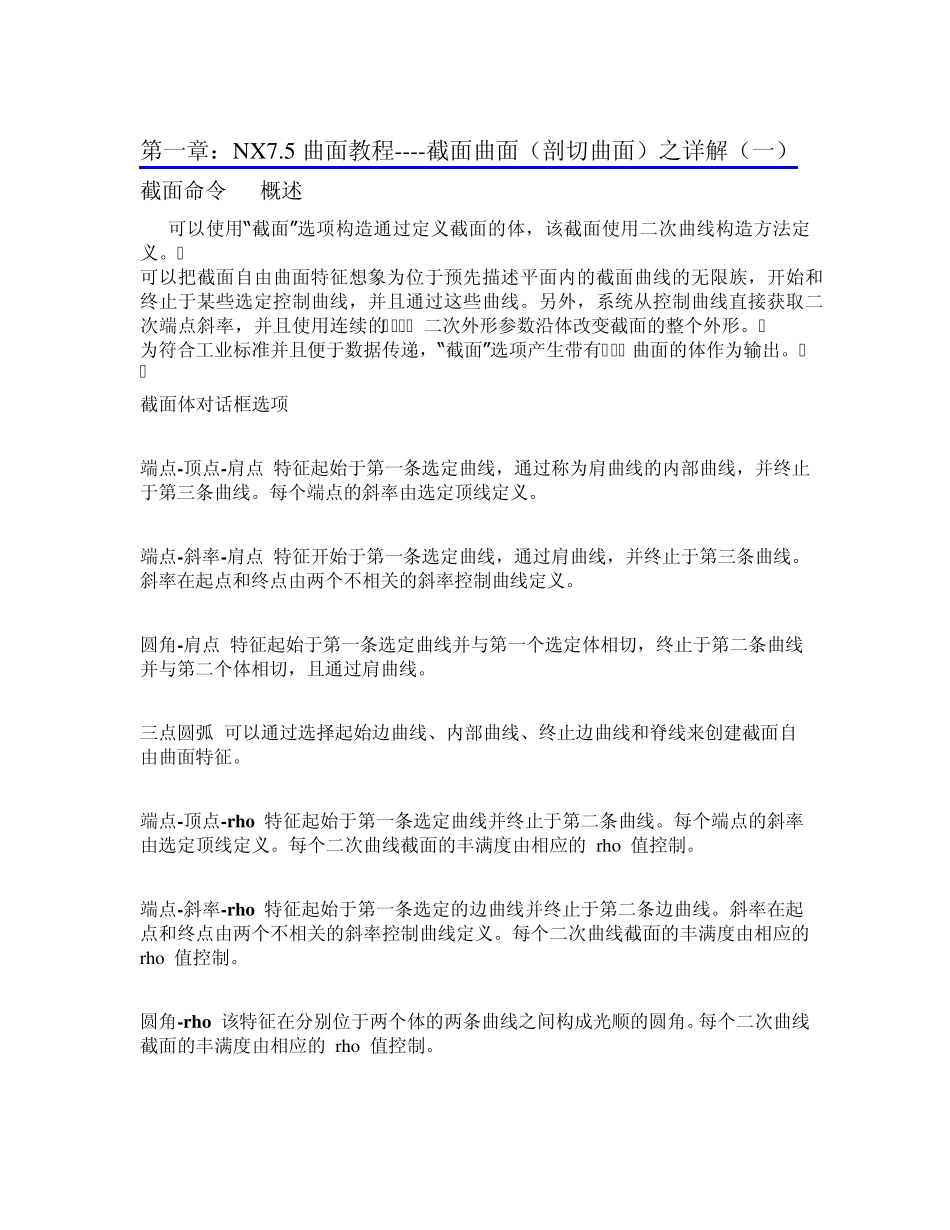

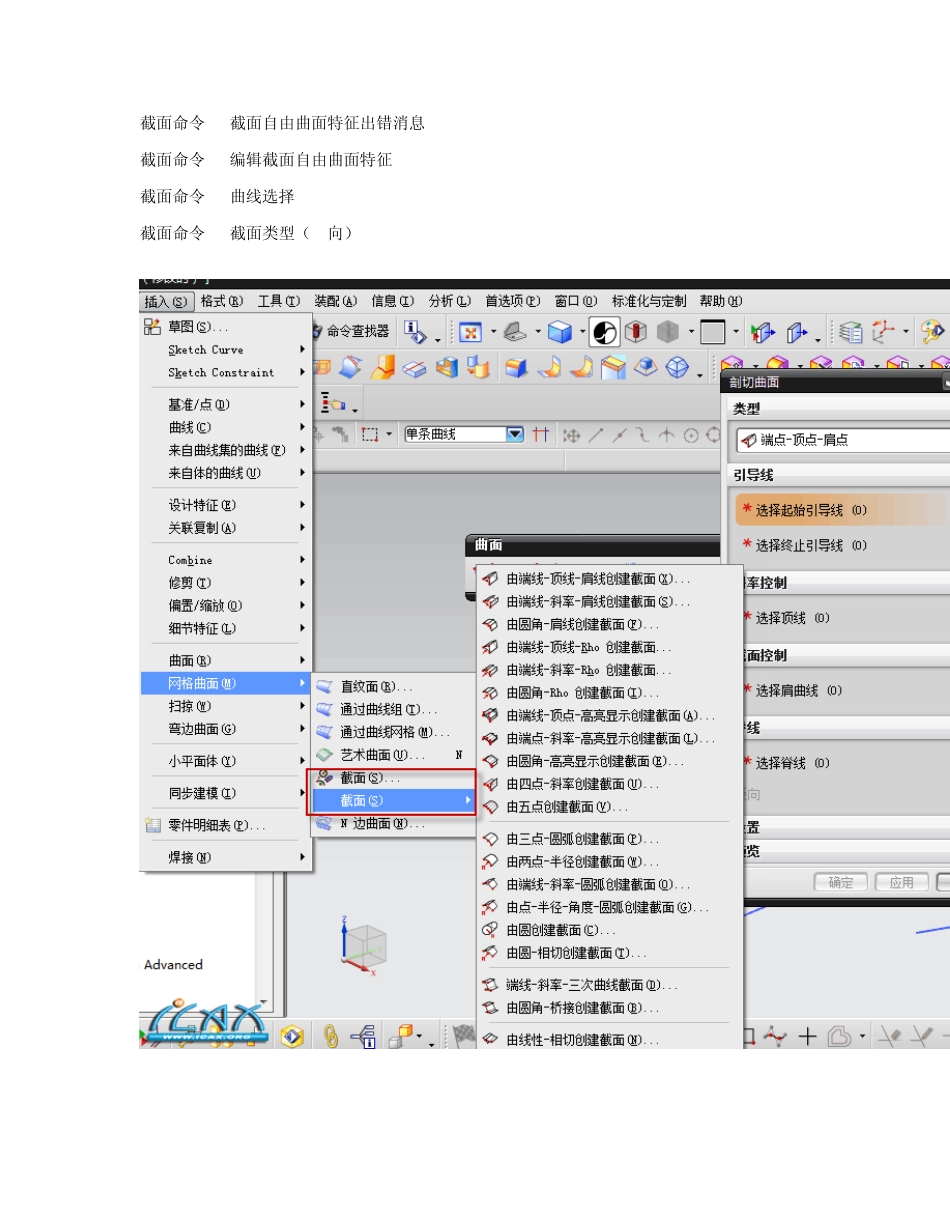

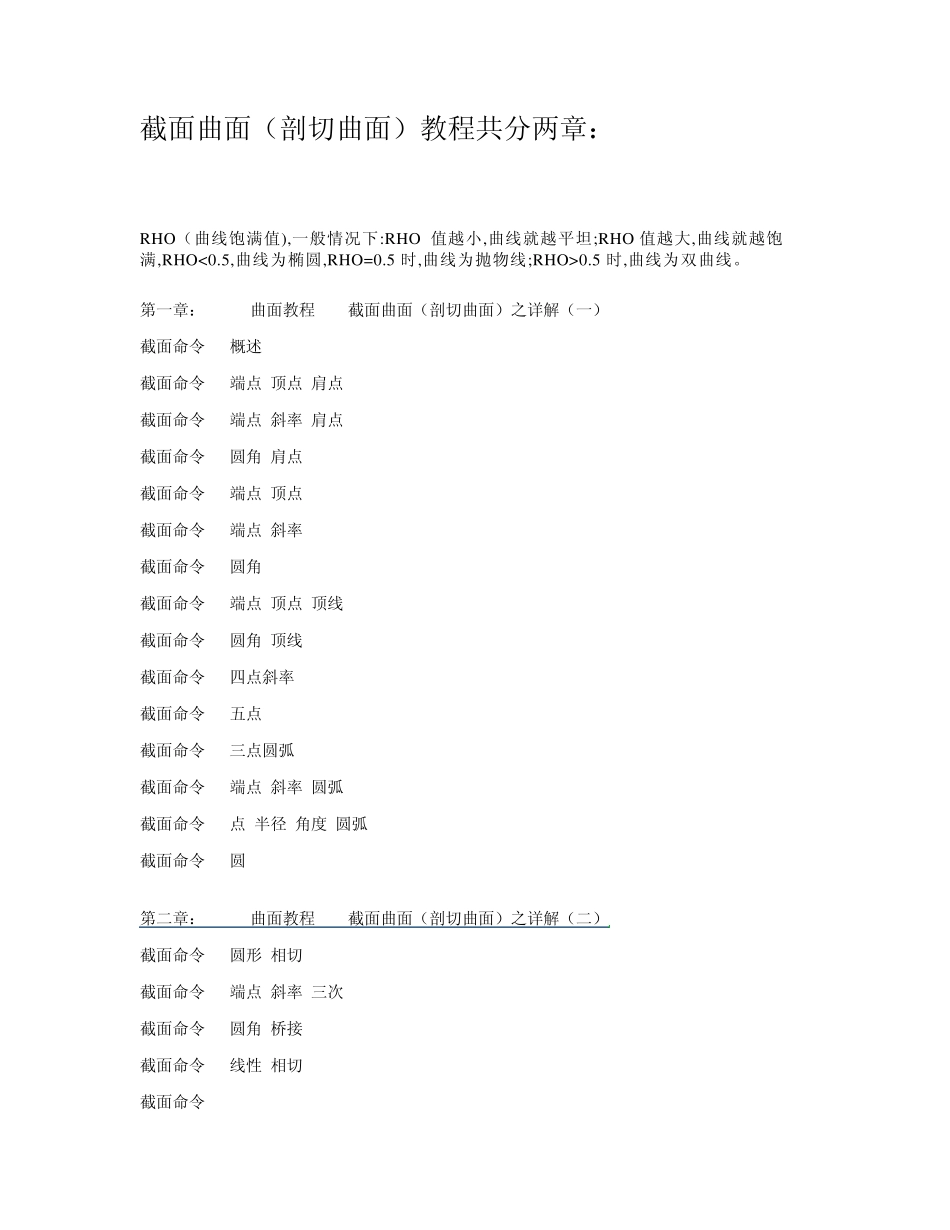

截面曲面(剖切曲面)教程共分两章: RHO(曲线饱满值),一般情况下:RHO 值越小,曲线就越平坦;RHO 值越大,曲线就越饱满,RHO<0.5,曲线为椭圆,RHO=0.5 时,曲线为抛物线;RHO>0.5 时,曲线为双曲线。 第一章:NX7.5曲面教程----截面曲面(剖切曲面)之详解(一) 截面命令 - 概述 截面命令 - 端点-顶点-肩点 截面命令 - 端点-斜率-肩点 截面命令 - 圆角-肩点 截面命令 - 端点-顶点-rho 截面命令 - 端点-斜率-rho 截面命令 - 圆角-rho 截面命令 - 端点-顶点-顶线 截面命令 - 圆角-顶线 截面命令 - 四点斜率 截面命令 - 五点 截面命令 - 三点圆弧 截面命令 - 端点-斜率-圆弧 截面命令 - 点-半径-角度-圆弧 截面命令 - 圆 第二章:NX7.5曲面教程----截面曲面(剖切曲面)之详解(二) 截面命令 - 圆形-相切 截面命令 - 端点-斜率-三次 截面命令 - 圆角-桥接 截面命令 - 线性-相切 截面命令 - Rho 截面命令 - 截面自由曲面特征出错消息 截面命令 - 编辑截面自由曲面特征 截面命令 - 曲线选择 截面命令 - 截面类型(U 向) 第一章:NX7.5 曲面教程----截面曲面(剖切曲面)之详解(一) 截面命令 - 概述 可以使用“截面”选项构造通过定义截面的体,该截面使用二次曲线构造方法定义。 可以把截面自由曲面特征想象为位于预先描述平面内的截面曲线的无限族,开始和终止于某些选定控制曲线,并且通过这些曲线。另外,系统从控制曲线直接获取二次端点斜率,并且使用连续的 2D 二次外形参数沿体改变截面的整个外形。 为符合工业标准并且便于数据传递,“截面”选项产生带有 B 曲面的体作为输出。 截面体对话框选项 端点-顶点-肩点 特征起始于第一条选定曲线,通过称为肩曲线的内部曲线,并终止于第三条曲线。每个端点的斜率由选定顶线定义。 端点-斜率-肩点 特征开始于第一条选定曲线,通过肩曲线,并终止于第三条曲线。斜率在起点和终点由两个不相关的斜率控制曲线定义。 圆角-肩点 特征起始于第一条选定曲线并与第一个选定体相切,终止于第二条曲线并与第二个体相切,且通过肩曲线。 三点圆弧 可以通过选择起始边曲线、内部曲线、终止边曲线和脊线来创建截面自由曲面特征。 端点-顶点-rho 特征起始于第一条选定曲线并终止于第二条曲线。每个端点的斜率由选定顶线定义。每个二次曲线截面的丰满度由相应的 rho 值控制。 端点-斜率-rho 特征起始于第一...
