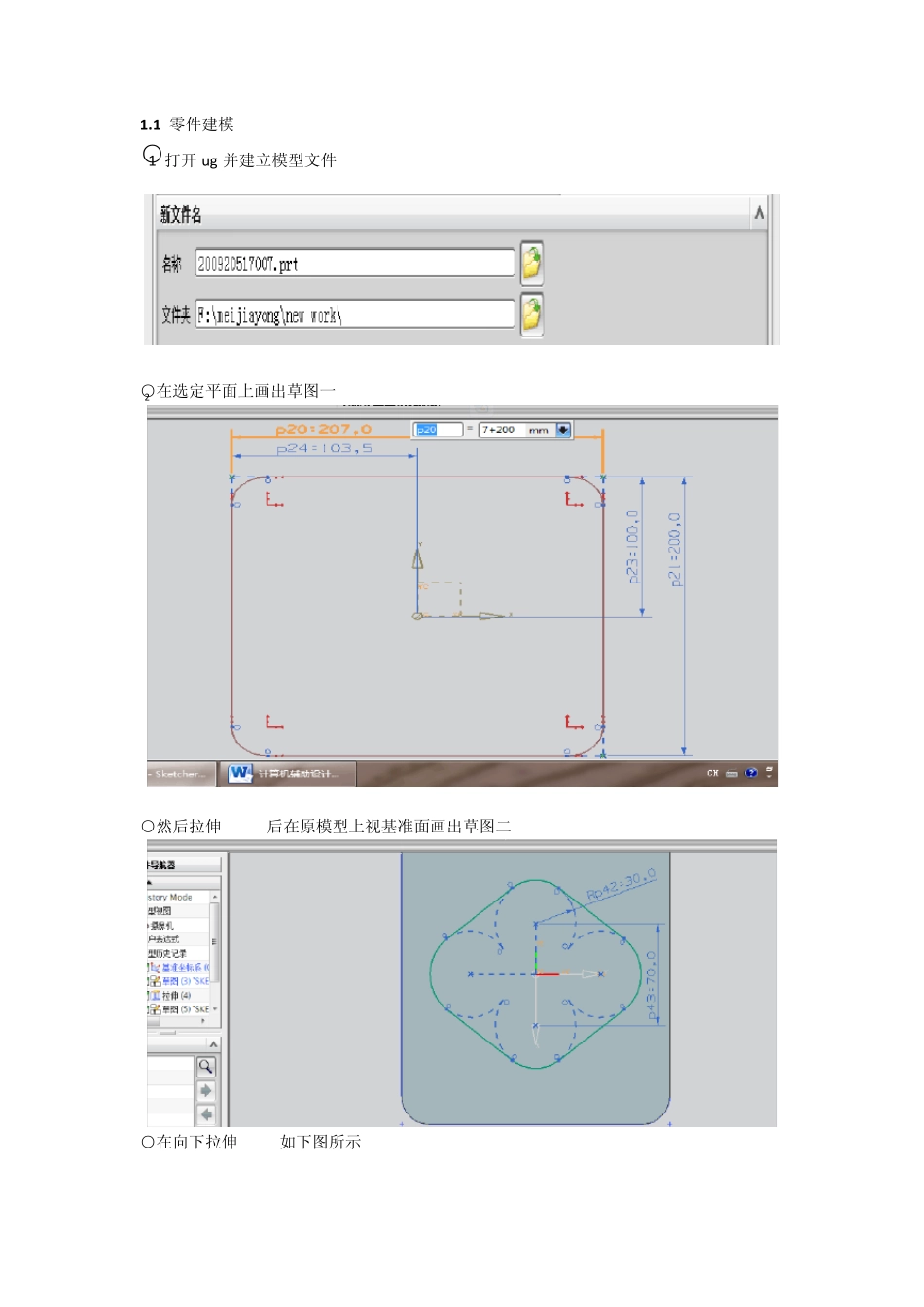

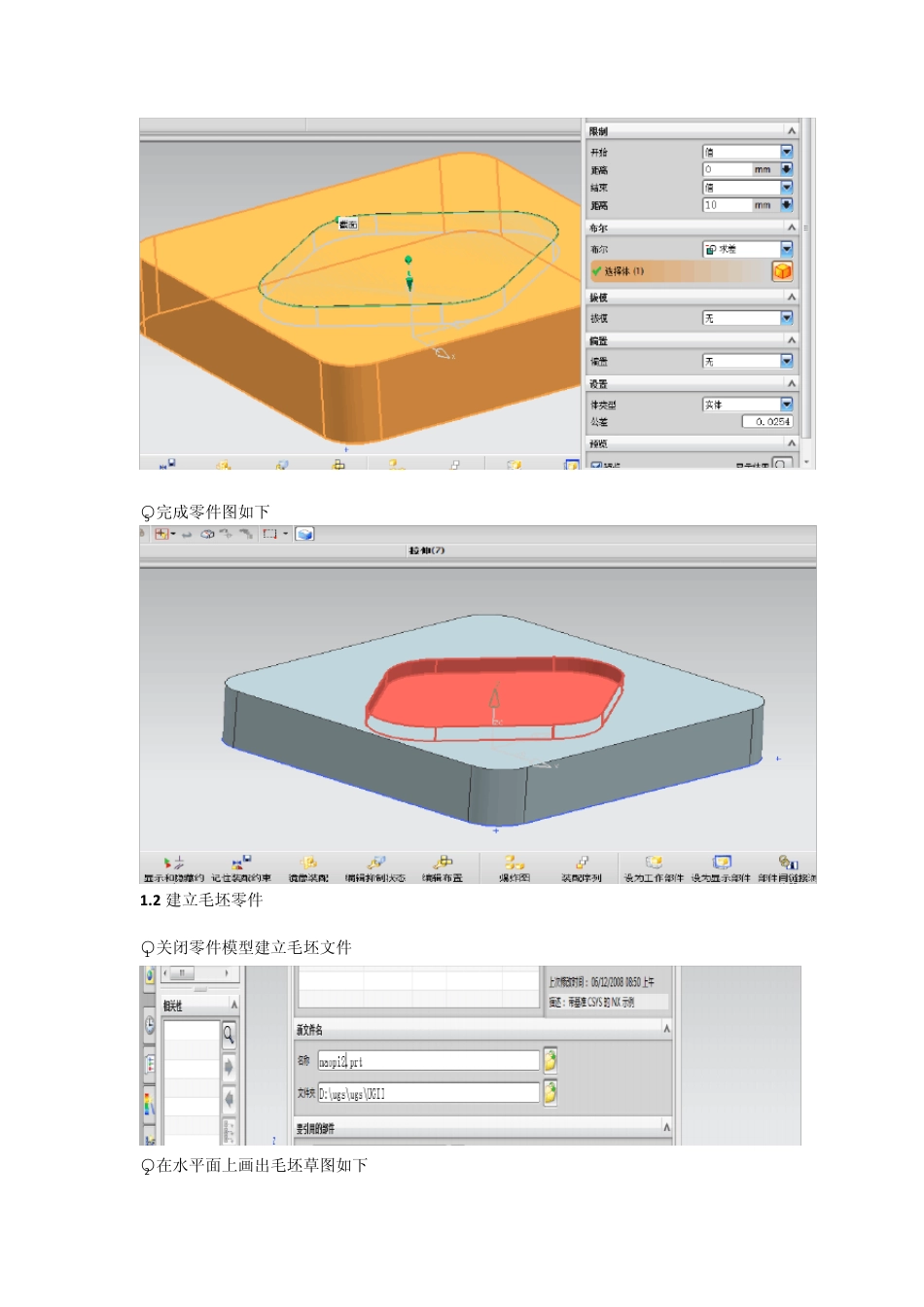

计算机辅助设计与建造作业 学院：X X X X X X 专业：X X X X X X 姓名：X X X X X X 学号：X X X X X X X X X X 2011-11-30 第一篇：建模 1 .1 零件建模 ○1 打开 ug 并建立模型文件 ○2 在选定平面上画出草图一 ○3然后拉伸 40mm 后在原模型上视基准面画出草图二 ○4在向下拉伸 10mm如下图所示 ○5 完成零件图如下 1.2 建立毛坯零件 ○1 关闭零件模型建立毛坯文件 ○2 在水平面上画出毛坯草图如下 ○3 向下拉伸 40m m 如下 ○4 完成毛坯模型并存档 第二篇：装配体 2.1 建立装配模型文件 ○2 导入模型如下 ○3 点击添加组件并通过约束来完成组件的安装 ○4 组件的约束通过（前对齐上对齐）约束零件对齐 ○5 完成装配图如下并保存 装配图完成 第三篇：零件加工 3.1 建立加工文件如下 ○2 创建刀具（点击创建刀具命令）并进行参数设置如下 ○3 转到机床视图如下（点击标志即可） ○4 点击刀具插入操作如下 ○5 完成操作的基本设置如下 ○6 然后点击设置其他参数如下（集合体选择部件然后选者指定部件和切削区域和加工参数的基本设置。 ○7 然后点击生成刀轨如下图 ○8 刀具仿真如下 下面是 nc 代码 下面是代码开头============================================================ 信息清单创建者： Administrator 日期： 2011/11/30 20:15:30 当前工作部件： F:\meijiayong\new work\200920517007assembly1_setup_1.prt 节点名： meijiayong ============================================================ 下面是代码内容 % N0010 G40 G17 G90 G70 N0020 G91 G28 Z0.0 :0030 T00 M06 N0040 G0 G90 X.0131 Y-.2604 S0 M03 N0050 G43 Z.3937 H00 N0060 Z-.1575 N0070 G1 X.2001 Y0.0 Z-.2434 F9.8 N0080 X0.0 Y.2786 Z-.3353 N0090 X-.1271 Y.1016 Z-.3937 N0100 X-.0152 Y.0212 N0110 X-.0304 Y0.0 N0120 X0.0 Y-.0424 N0130 X.0304 Y0.0 N0140 X0.0 Y.0424 N0150 X-.0152 Y.0212 N0160 X-.1271 Y.1016 N0170 X-.2001 Y0.0 N0180 X0.0 Y-.2786 N0190 X.2001 Y0.0 N0200 X0.0 Y.2786 N0210 X-.1271 Y.1016 N0220 X-.2391 Y.182 N0230 X-.3697 Y0.0 N0240 X0.0 Y-.5148 N0250 X.3697 Y0.0 N0260 X0.0 Y.5148 N0270 X-.2391 Y.182 N0280 X-...
