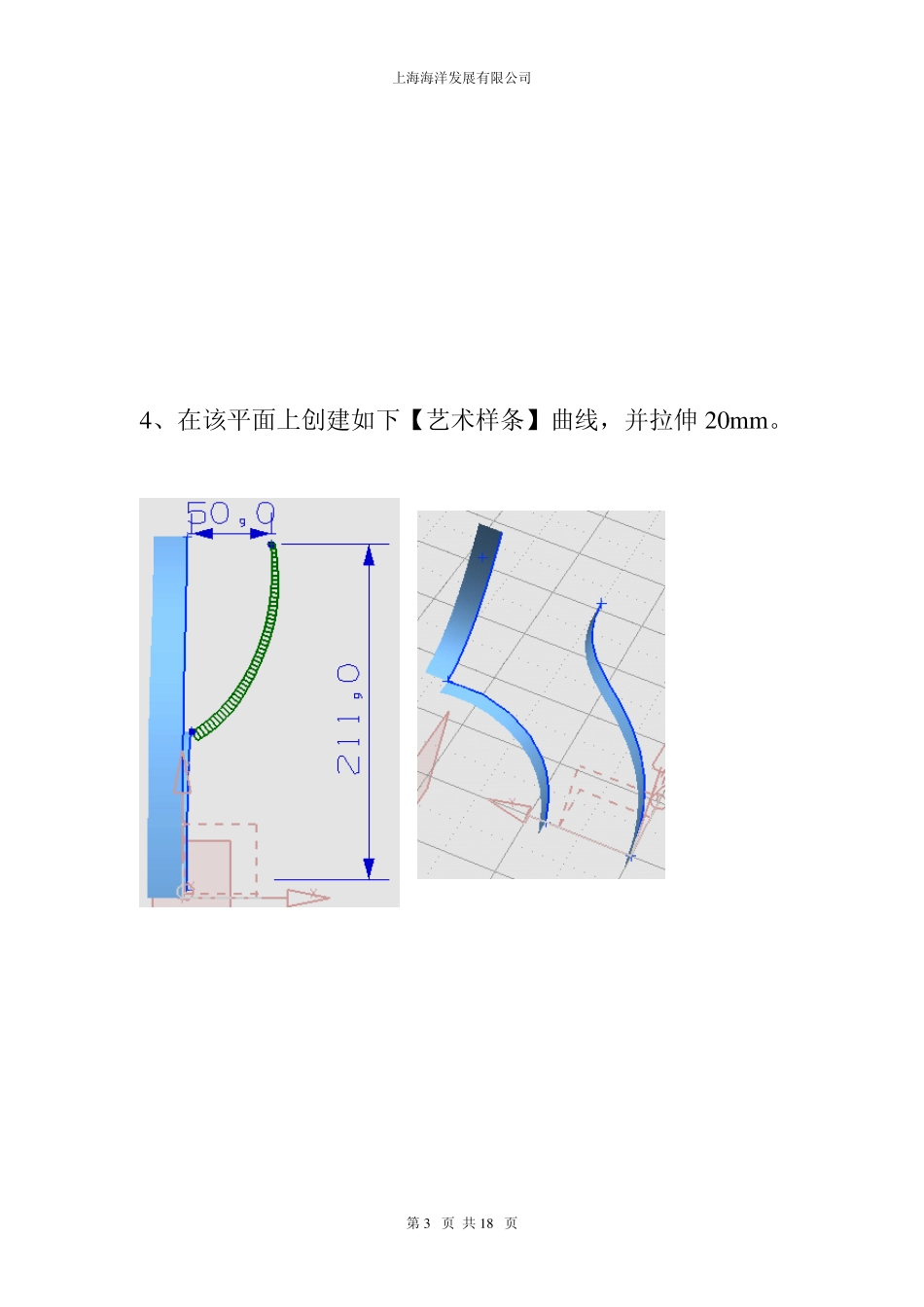

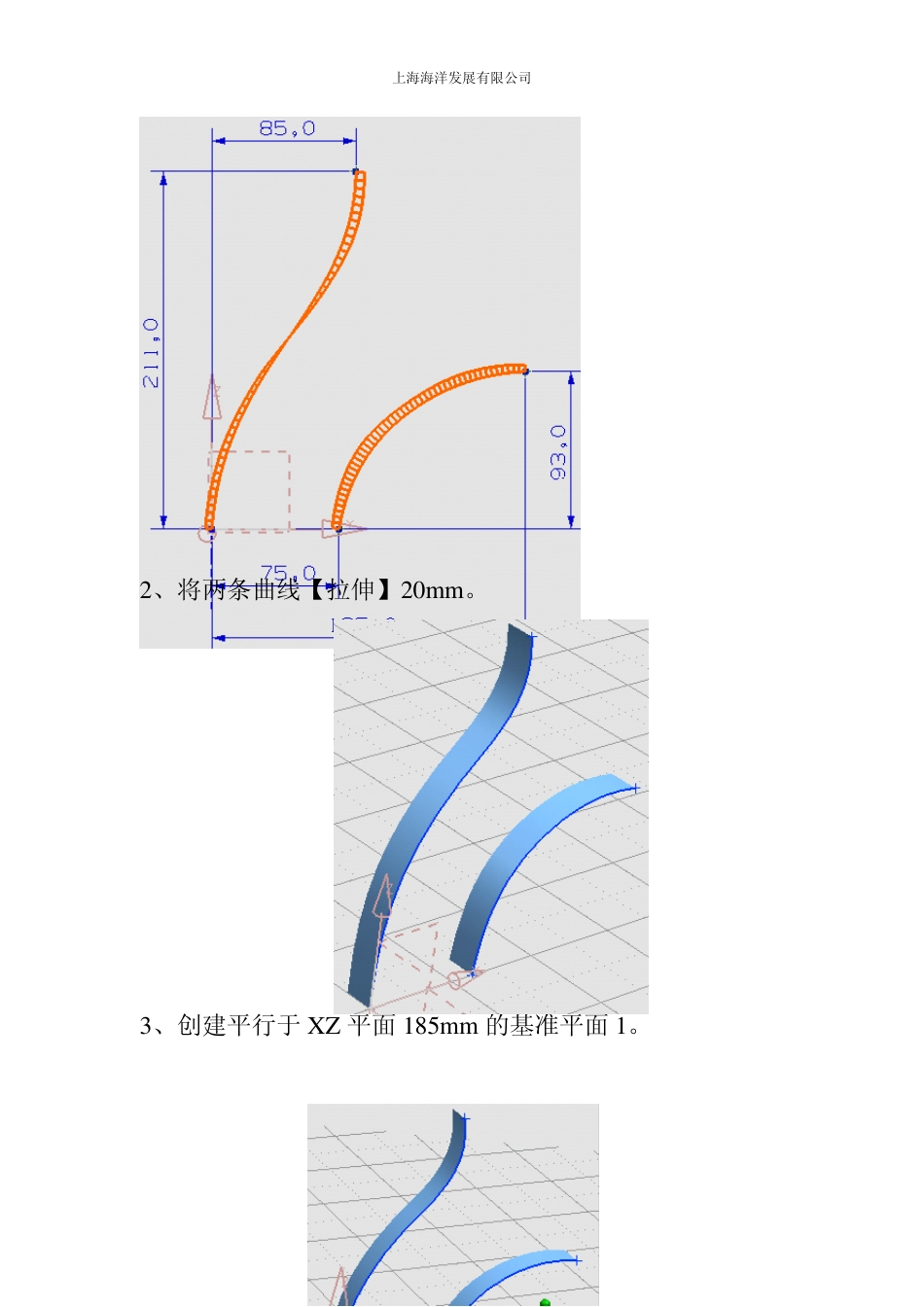

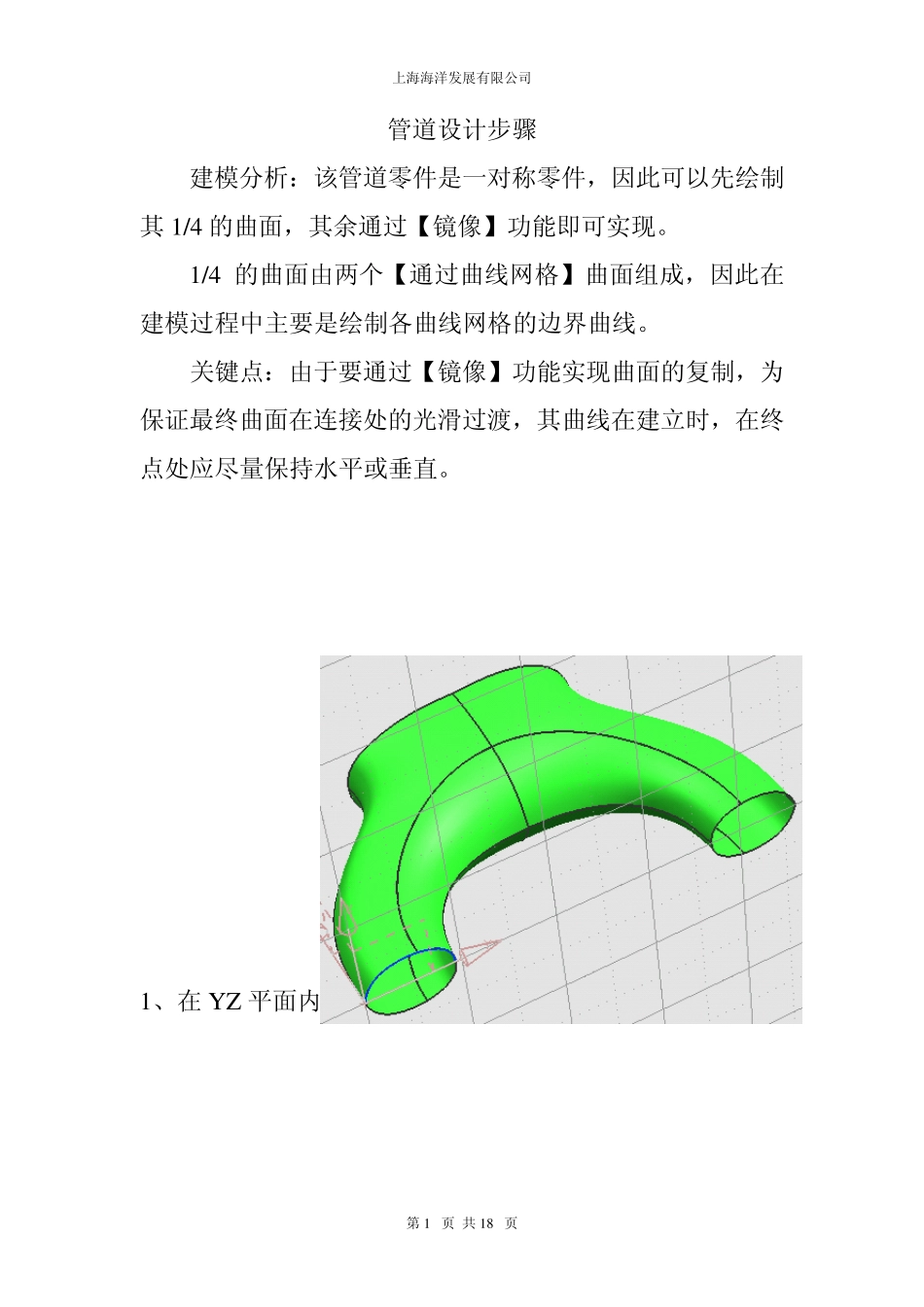

上海海洋发展有限公司 第 1 页 共 18 页 管道设计步骤 建模分析：该管道零件是一对称零件，因此可以先绘制其1/4 的曲面，其余通过【镜像】功能即可实现。 1/4 的曲面由两个【通过曲线网格】曲面组成，因此在建模过程中主要是绘制各曲线网格的边界曲线。 关键点：由于要通过【镜像】功能实现曲面的复制，为保证最终曲面在连接处的光滑过渡，其曲线在建立时，在终点处应尽量保持水平或垂直。 1、在YZ平面内创建如下两条【艺术样条】曲线。 上海海洋发展有限公司 第 2 页 共 18 页 2、将两条曲线【拉伸】20m m 。 3、创建平行于 XZ 平面 185m m 的基准平面 1。 上海海洋发展有限公司 第 3 页 共 18 页 4、在该平面上创建如下【艺术样条】曲线，并拉伸 20m m 。 上海海洋发展有限公司 第 4 页 共 18 页 5、在 XY 平面内创建下图所示的【艺术样条】曲线，并拉伸20mm。 上海海洋发展有限公司 第 5 页 共 18 页 6、用【曲线和点方式】参照 X Y 平面创建如下基准平面 2，并绘制样条曲线。 也可用【按某一距离】方式创建该平面。此方式可避免该平面与 X Y 平面不平行而造成创建的样条曲线与其他曲线不能封闭的情况。 上海海洋发展有限公司 第 6 页 共 18 页 7、在该平面上创建如下【艺术样条】曲线，并拉伸 20m m 。 上海海洋发展有限公司 第 7 页 共 18 页 8、在 X Y 平面内创建如下【艺术样条】曲线。注意坐标系的方向。 上海海洋发展有限公司 第 8 页 共 1 8 页 上海海洋发展有限公司 第 9 页 共 18 页 9、在基准平面 1 上创建如下【艺术样条】曲线。 10、用【曲线和点】方式，创建分别过两样条曲线端点且平行于 XZ和 XY 平面的基准平面。 上海海洋发展有限公司 第 1 0 页 共 1 8 页 11 、用【艺术编辑】-【修剪的片体】 命令，用上步创建的两个基准平面将曲面进行修剪。 上海海洋发展有限公司 第 11 页 共 18 页 12、将第10 步创建的两条曲线分别拉伸 20m m 。 13、隐藏修剪的曲面后，用【通过曲线网格】 命令，创建如下网格曲面。 注意：如果不能创建曲面，主要是在创建线的过程中与面不相切，此时可将【公差】值加大。 上海海洋发展有限公司 第 1 2 页 共 1 8 页 上海海洋发展有限公司 第 1 3 页 共 1 8 页 1 4 、用【桥接曲线】 命令，选择被分割的曲面分界线为边界和上步创建的...
