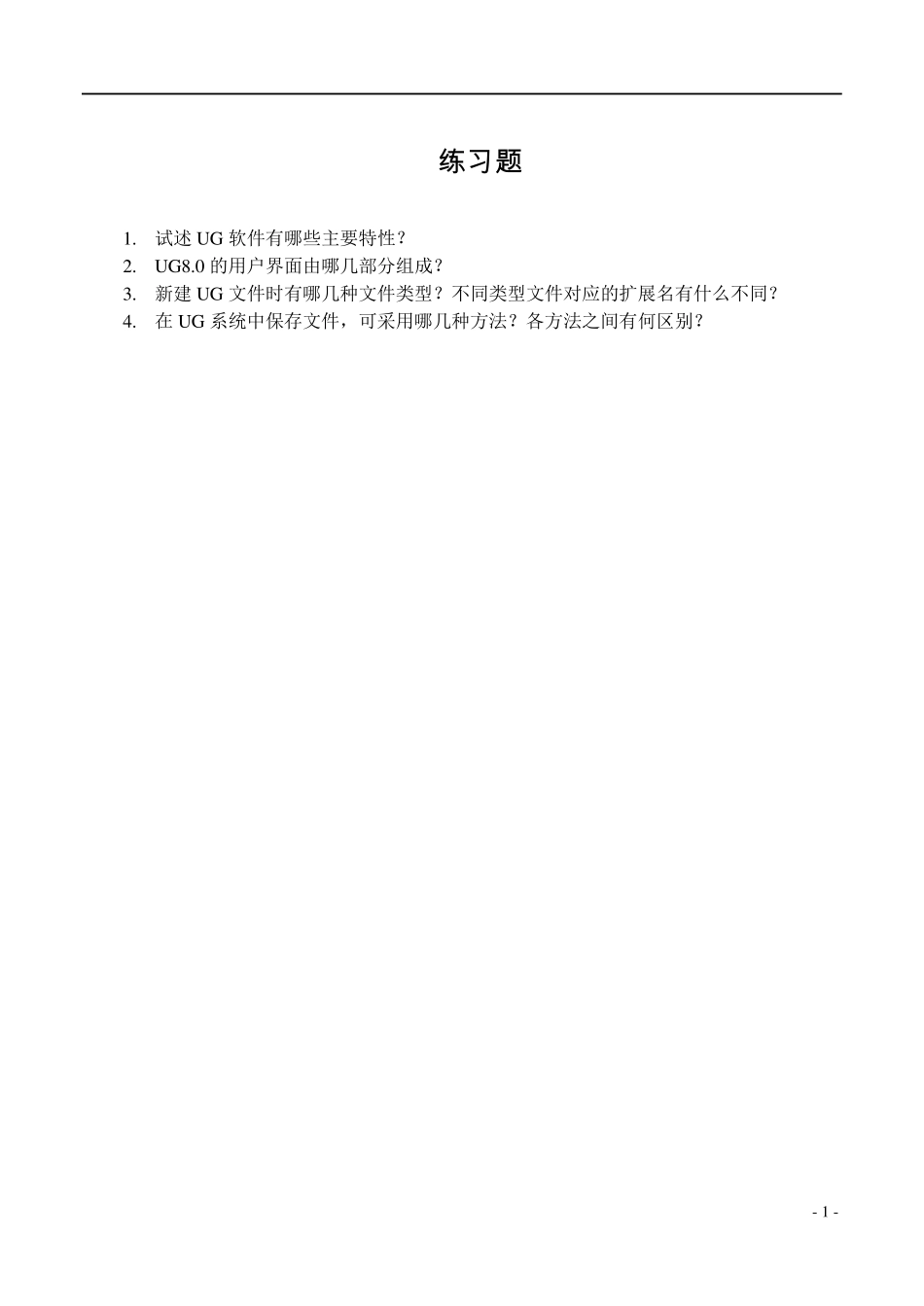

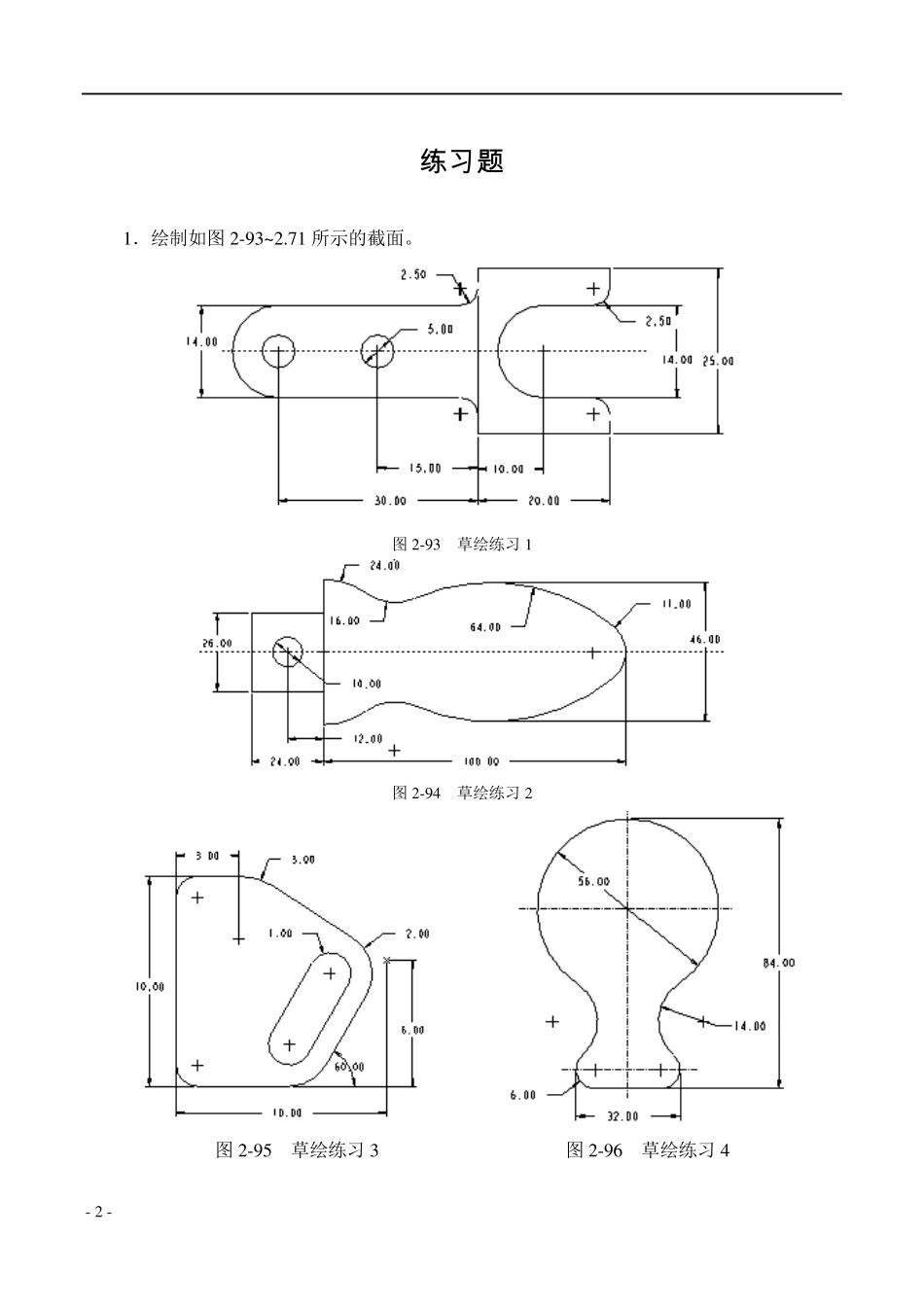

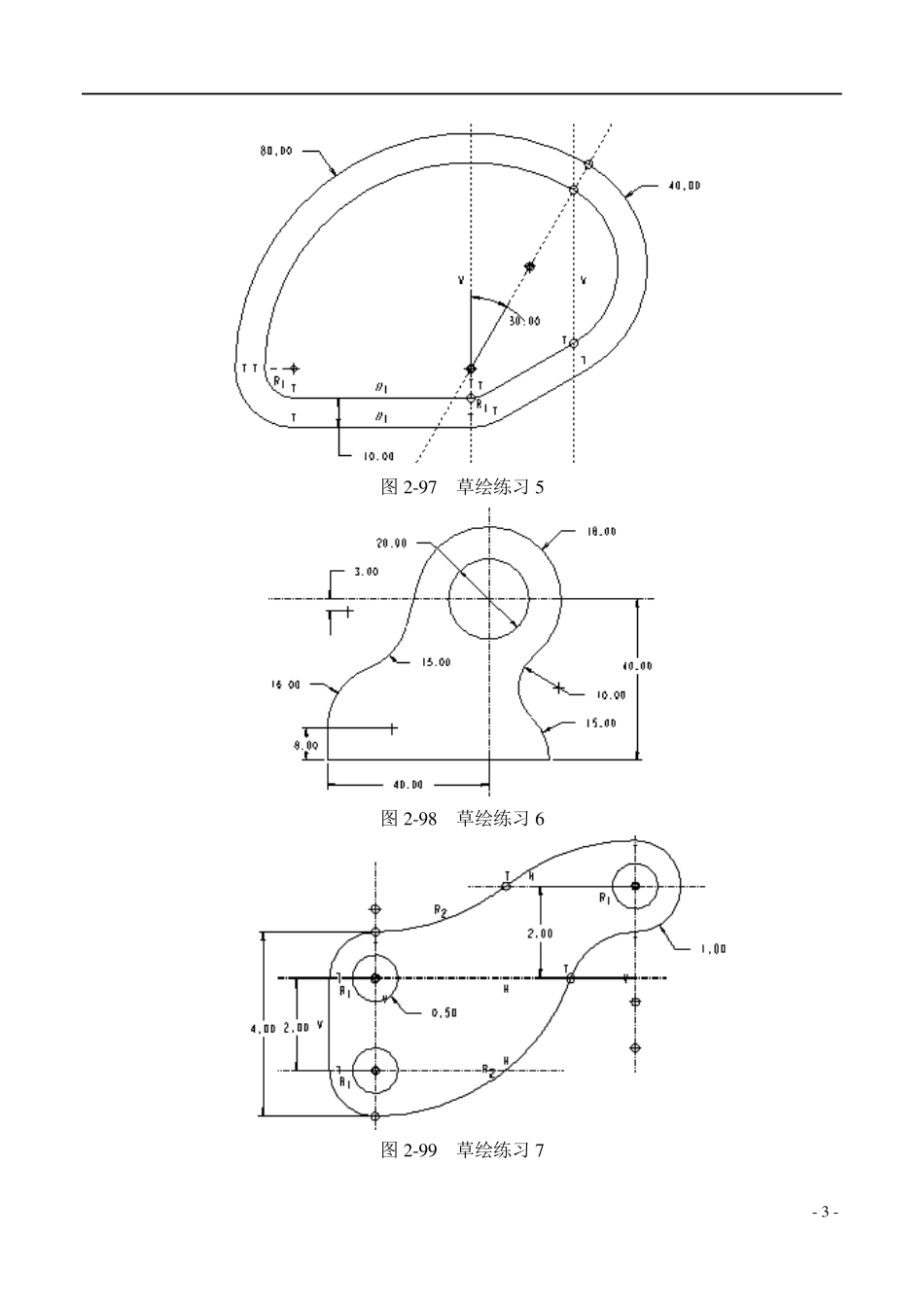

- 1 - 练 习题 1. 试述U G 软件有哪些主要特性？ 2. U G 8.0 的用户界面由哪几部分组成？ 3. 新建U G 文件时有哪几种文件类型？不同类型文件对应的扩展名有什么不同？ 4. 在 U G 系统中保存文件，可采用哪几种方法？各方法之间有何区别？ - 2 - 练 习题 1．绘制如图2-93~2.71 所示的截面。 图2-93 草绘练习 1 图2-94 草绘练习 2 图2-95 草绘练习 3 图2-96 草绘练习 4 - 3 - 图2 -9 7 草绘练习5 图2 -9 8 草绘练习6 图2 -9 9 草绘练习7 - 4 - 图2 -1 0 0 草绘练习8 图2 -1 0 1 草绘练习9 图2 -1 0 2 草绘练习1 0 - 5 - 练 习题 1．何为草绘平面和参考平面？二者有何要求？ 2．在U G 系统中，建立3D 拉伸或旋转实体特征的一般步骤有哪些？ 3．创建拉伸特征时，有哪几种深度定义形式？在应用上有何区别？ 4．混合特征包括哪三种类型，各有何特点？ 5．新建文件时如何设置模型的单位制？如果当前模型采用的是英寸单位制，如何将其改为公制单位制，有哪两种形式？ 6．利用拉伸、旋转、扫描和混合等方式，建立如图 3-115～3.117 所示的零件。 图 3-115 建模练习 1 图 3-116 建模练习 2 - 6 - 图3 -1 1 7 建模练习3 8 ．利用平行混合方式，绘制三个截面（两两相距6 0 ）建立如图3 -1 1 8 所示的变形棱锥体。 图3 -1 1 8 变形棱锥体 9 ．利用旋转和平行混合，建立如图3 -1 1 9 所示的奔驰车标记。 图3 -1 1 9 奔驰车标记 - 7 - 练 习 题 1．常用的放置型特征有哪些？ 2．直孔、草绘孔及标准孔三种圆孔类型，在创建的原理、步骤与方法上有何异同？ 3．说明 4 种倒角尺寸标注方式（44xd、dxd、d1xd2 和 Angxd）的各自含义与应用场合。 4．建立如图 4-102～4-107 所示的零件。 图 4-102 建模练习 1 图 4-103 建模练习 2 - 8 - 图4 -1 0 4 建模练习3 图4 -1 0 5 建模练习4 - 9 - 图4 -1 0 6 建模练习4 图4 -1 0 7 建模练习6 - 10 - 练 习 题 1．在U G 中，常用的基准特征有哪几种？它们在三维建模中主要有何作用？ 2．利用基准平面和基准轴，辅助建立如图5-65～图5-66 所示的零件。 图5-65 建模练习 1 图5-66 建模练习 2 3．利用基准点和基准曲线功能，建立如图5-67～图5-68 所示的三维曲线模型。 - 1 1 - 图 5 -6 7 曲线模型 1 图 5...
