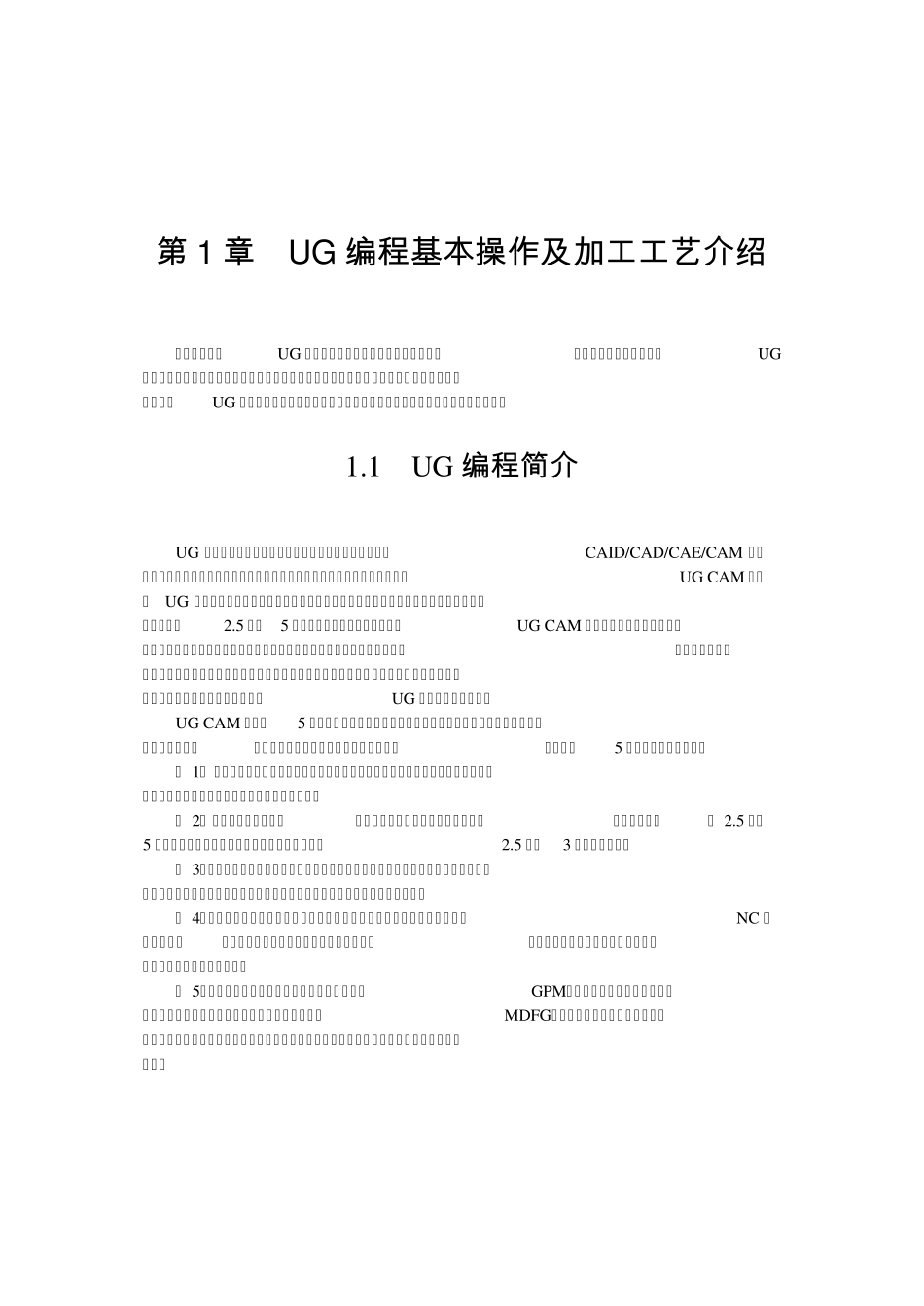

第 1 章 UG 编 程 基 本 操 作 及 加 工 工 艺 介绍 本章主要介绍U G 编程的基本操作及相关加工工艺知识，读者学习完本章后将会对U G编程知识有一个总体的认识，懂得如何设置编程界面及编程的加工参数

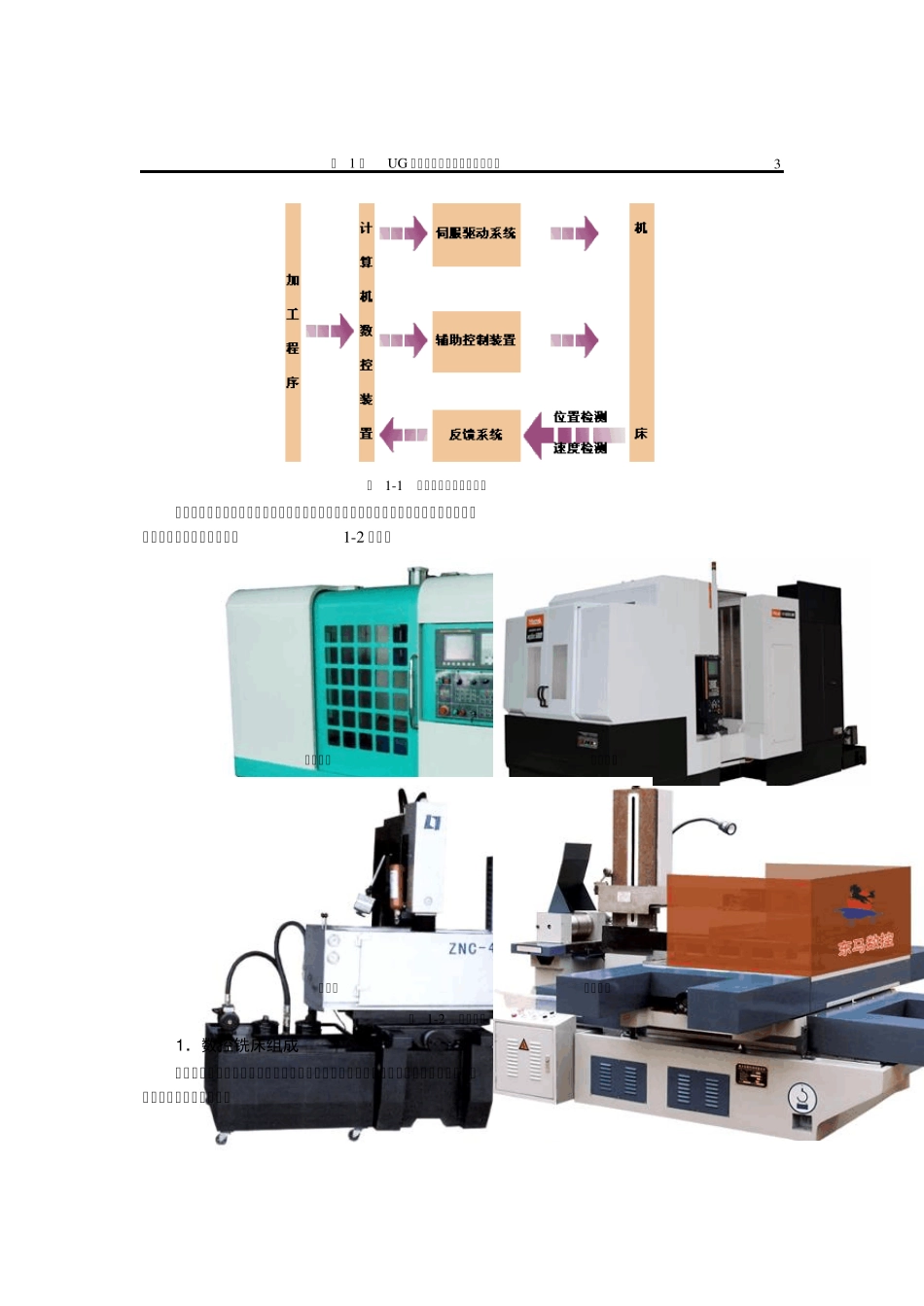

另外，为了使读者在学习U G 编程前具备一定的加工工艺基础，本章还介绍了数控加工工艺的常用知识
1 U G 编 程 简介 U G 是当前世界最先进、面向先进制造行业、紧密集成的CAID/CAD/CAE/CAM 软件系统，提供了从产品设计、分析、仿真、数控程序生成等一整套解决方案
U G CAM 是整个U G 系统的一部分，它以三维主模型为基础，具有强大可靠的刀具轨迹生成方法，可以完成铣削（2
5 轴～5 轴）、车削、线切割等的编程
U G CAM 是模具数控行业最具代表性的数控编程软件，其最大的特点就是生成的刀具轨迹合理、切削负载均匀、适合高速加工
另外，在加工过程中的模型、加工工艺和刀具管理，均与主模型相关联，主模型更改设计后，编程只需重新计算即可，所以U G 编程的效率非常高
U G CAM 主要由5 个模块组成，即交互工艺参数输入模块、刀具轨迹生成模块、刀具轨迹编辑模块、三维加工动态仿真模块和后置处理模块，下面对这5 个模块作简单的介绍
（ 1） 交互工艺参数输入模块
通过人机交互的方式，用对话框和过程向导的形式输入刀具、夹具、编程原点、毛坯和零件等工艺参数
（ 2） 刀具轨迹生成模块
具有非常丰富的刀具轨迹生成方法，主要包括铣削（ 2
5 轴～5 轴）、车削、线切割等加工方法
本书主要讲解2
5 轴和3 轴数控铣加工
（ 3）刀具轨迹编辑模块
刀具轨迹编辑器可用于观察刀具的运动轨迹，并提供延伸、缩短和修改刀具轨迹的功能
同时，能够通过控制图形和文本的信息编辑刀轨
（ 4）三维加工动态仿真模块
是一个无须利用机床、成本低、高效率的测试NC 加
