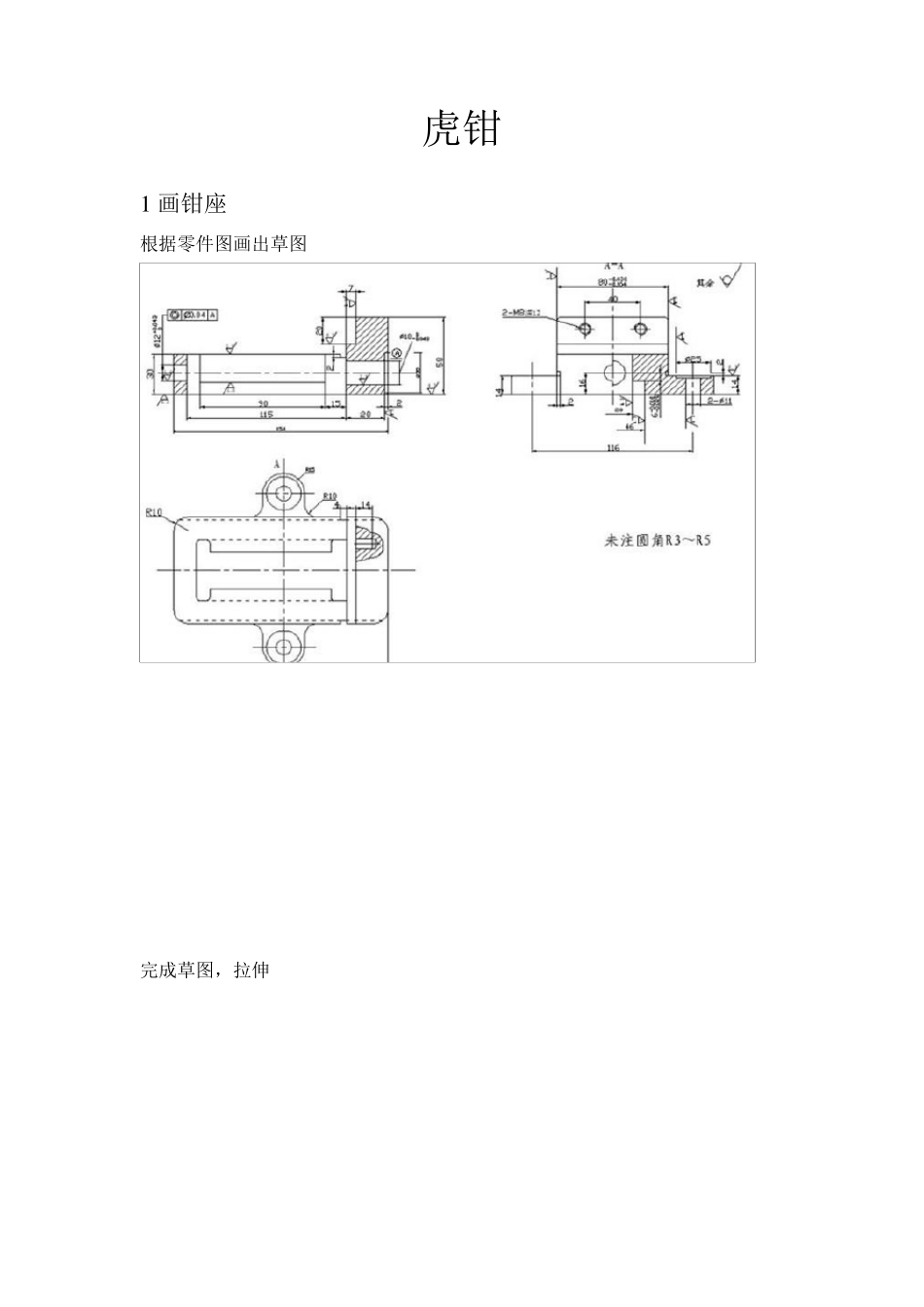

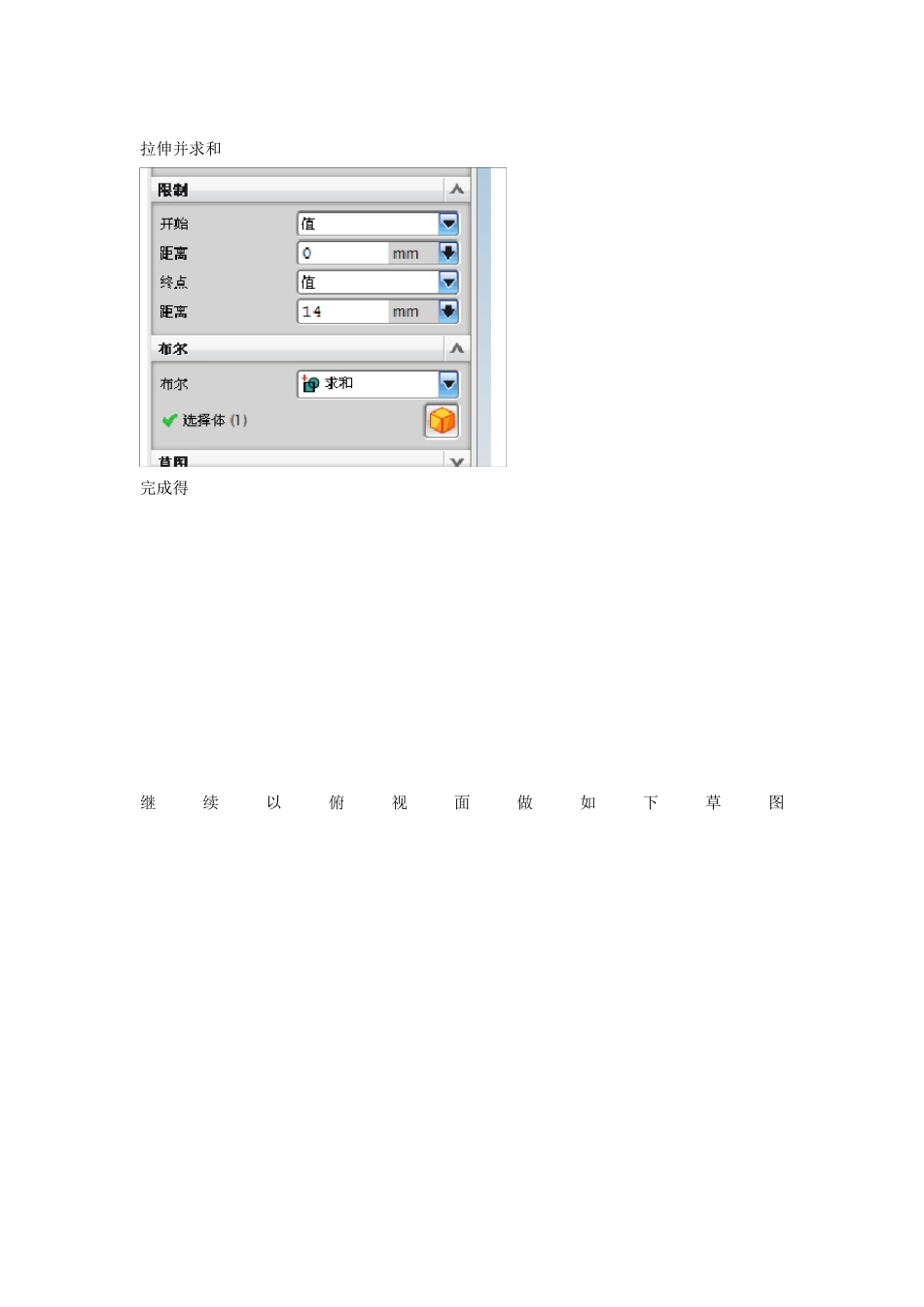

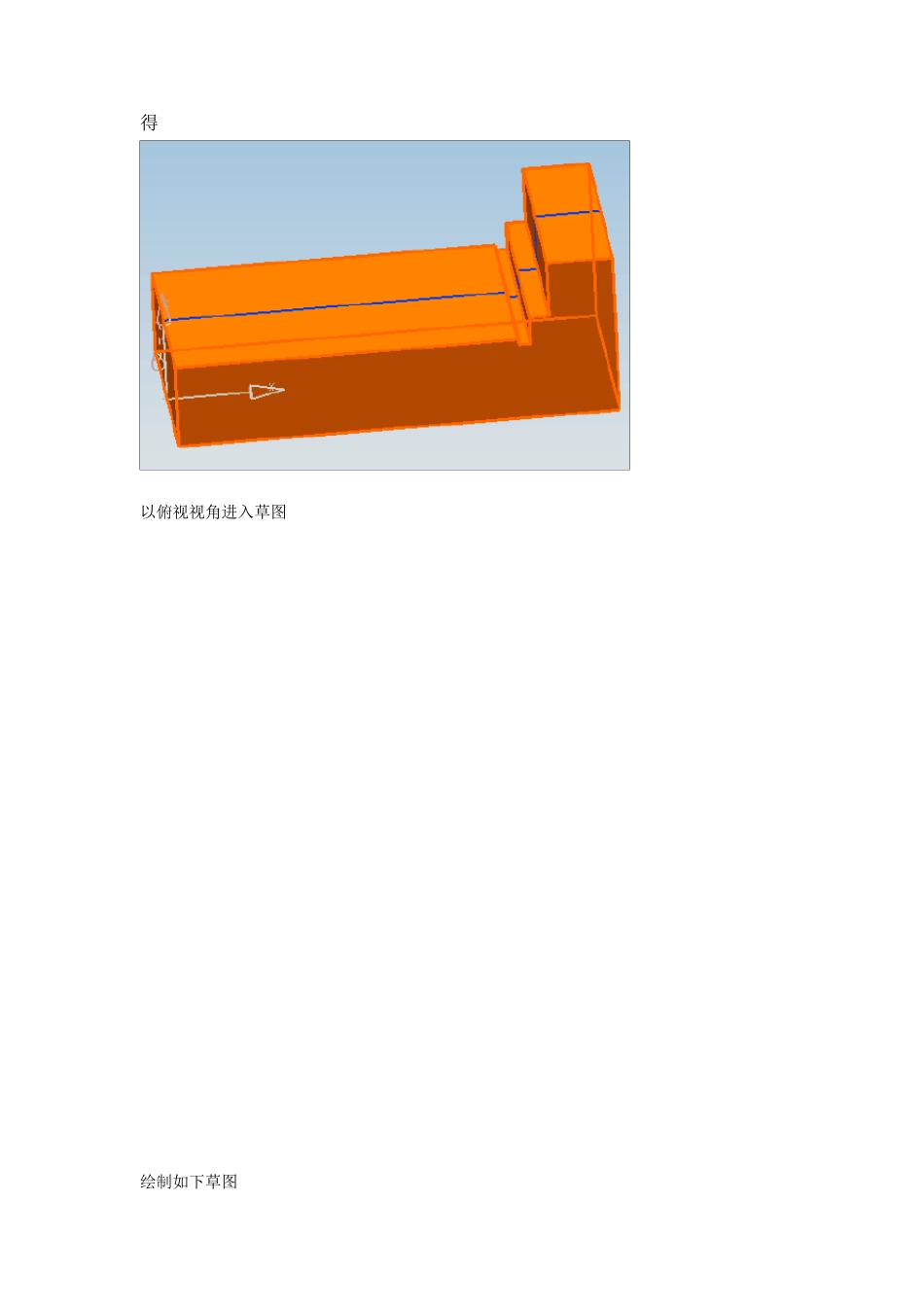

虎钳 1 画钳座 根据零件图画出草图 完成草图，拉伸 得 以俯视视角进入草图 绘制如下草图 拉伸并求和 完成得 继续以俯视面做如下草图 完成草图，拉伸求差得 打沉头孔 完成得 在两侧打沉头孔 得 创建两个点 以两点为圆心，打出M 8 的螺纹孔 以仰视进入草图，画如下草图 完成草图，拉伸求差得，数据为6M M 以右视图进入草图，画草图如下 拉伸求差，长度超过零件尺寸，零件钳座完成，得 2.画活动钳身 零件图 以XY平面进入草图，绘制如下草图 完成草图，进行拉伸，高度为 18MM 再以XY平面进入草图，绘制草图如下 完成草图，进行拉伸操作，高度为10M M ，完成得 以右视图进入草图，绘制如下草图 完成草图，拉伸长度为24 得 打沉头孔 以X Y 平面做草图如下，并拉伸求差，拉伸长度为 20 画倒角，半径为3 创建两个点如下图 以两点为圆心打 M 8*12 螺纹孔，零件活动钳身完成 3．画螺杆 零件图如下 创建螺旋线，如下 以 X Y 平面进入草图，画如下草图 沿螺旋线扫掠得 加入圆柱 添加凸台 在另外一边添加凸台 再添加凸台，得 继续添加凸台 以YZ平面进入草图，绘制如下草图 进行拉伸求差操作，得 完成，得 零件螺杆完成 4 .画垫片 零件图如下 画圆柱 打孔 倒斜角，完成零件垫圈 5.画大螺母 绘制螺旋线 以X Y 平面进入草图，绘制如下草图 扫掠得 以X Y 平面进入草图，绘制如下草图 进行拉伸操作，得 将拉伸得部件与前面螺纹求差 以 XZ平面进入草图，绘制草图 拉伸，求和操作 打孔 添加螺纹 零件大螺母完成 6 .画圆环 零件图如下 画圆柱 打孔，得 以X Y 平面进入草图，画如下草图 完成草图，进行拉伸求差操作 倒斜角，零件圆环完成 7 .画螺钉 零件图如下 画圆柱 添加凸台 继续添加凸台 倒斜角 加螺纹 以X Y 平面进入草图，添加如下两个点 进行打孔操作 零件螺钉完成 8，画户口板 零件图如下 画长方体 添加两个点，X 坐标分别为20、60 进行打孔操作 零件户口板完成 9.画小螺钉 以XZ平面进入草图，绘制如下草图 进行回转操作 继续以XZ平面进入草图，绘制如下草图 进行拉伸操作 添加螺纹 添加倒斜角 零件小螺钉完成 开始装配虎钳 创建装配，添加组件 添加垫圈，选择同心操作 完成，得 添加组件螺杆，同心操作 完成，得 添加组件，圆环，同心操作 完成得 添加组件大螺母，同心操作 完成，得 添加组件，活动钳身，接触对齐，...
