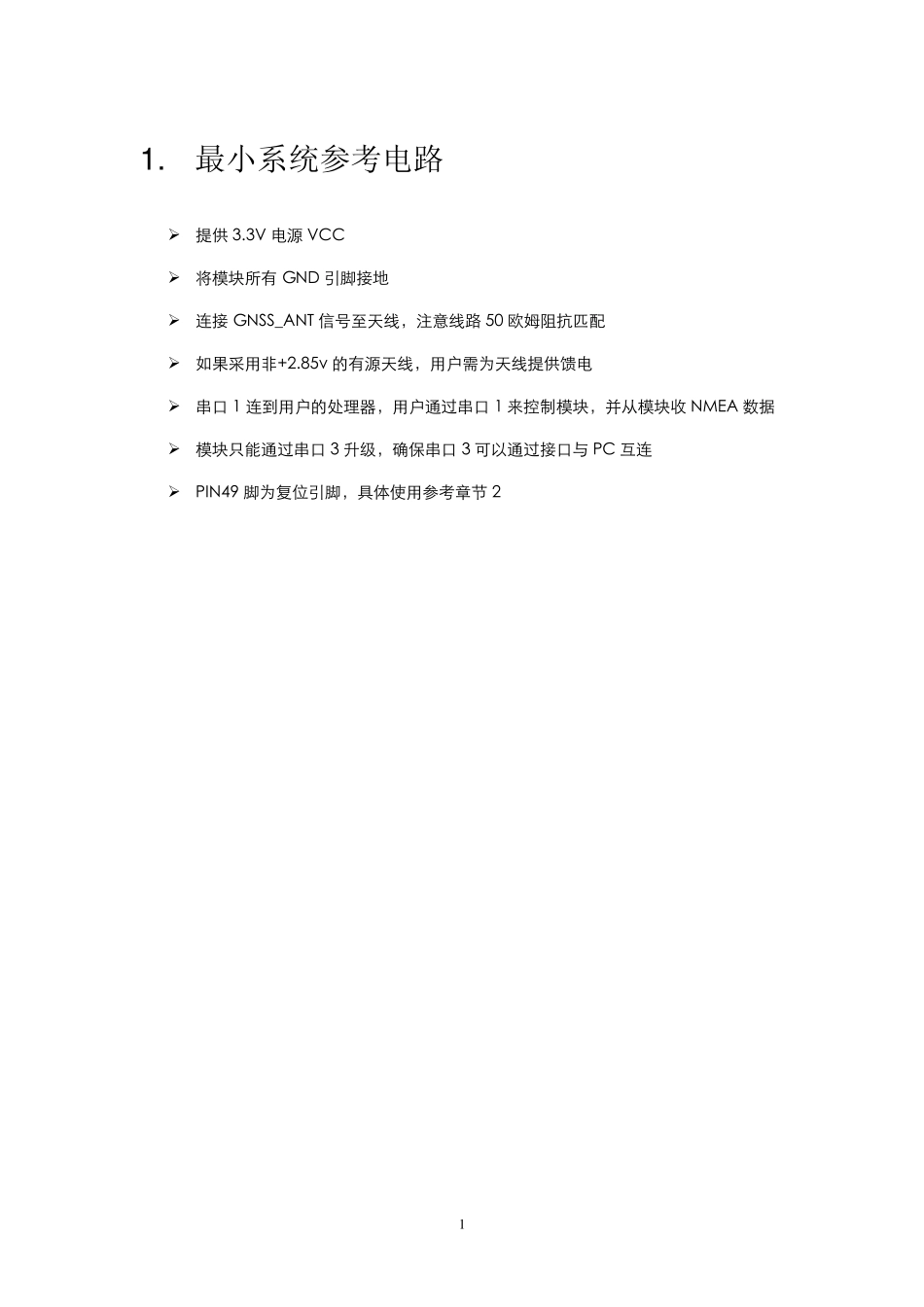

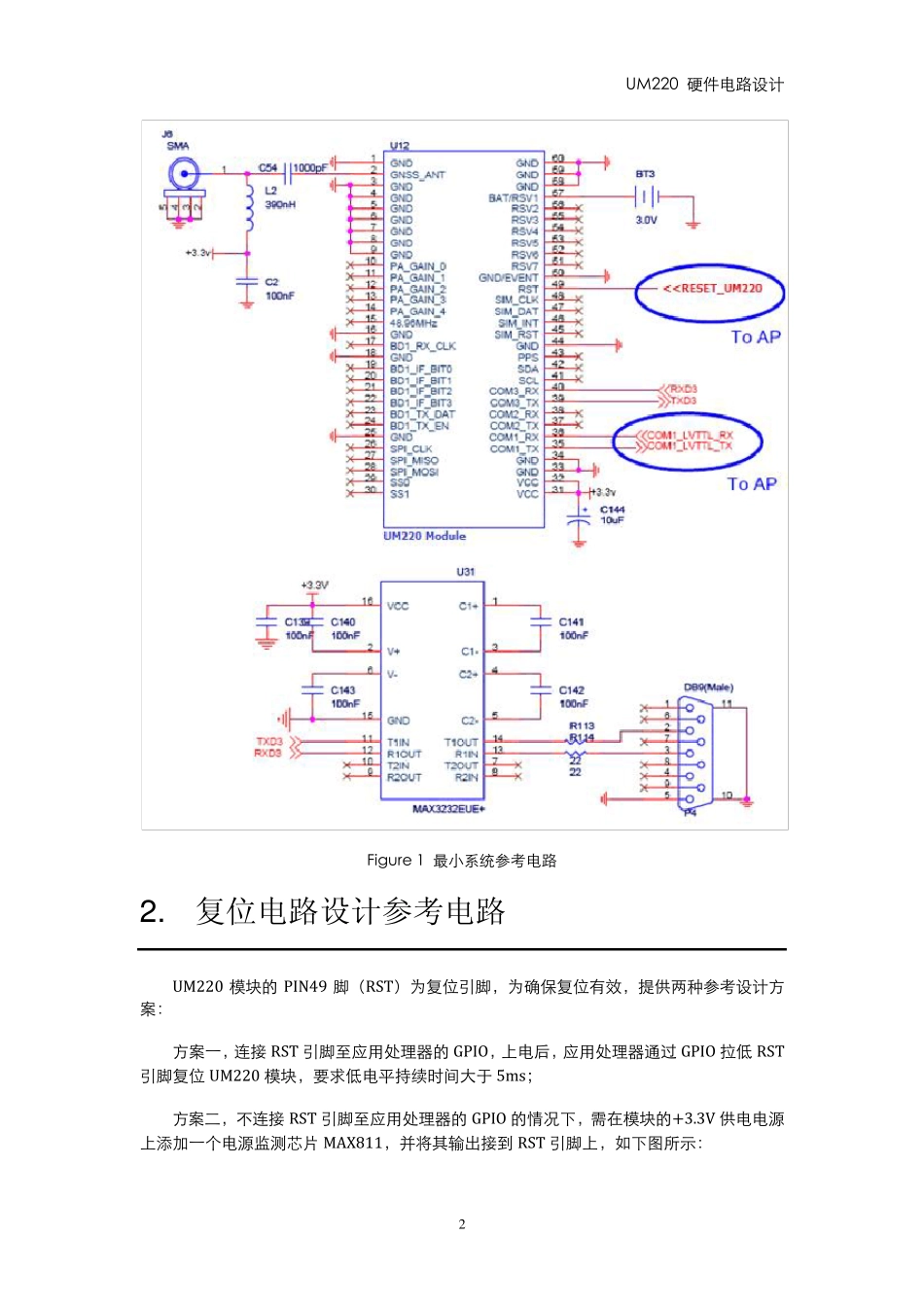

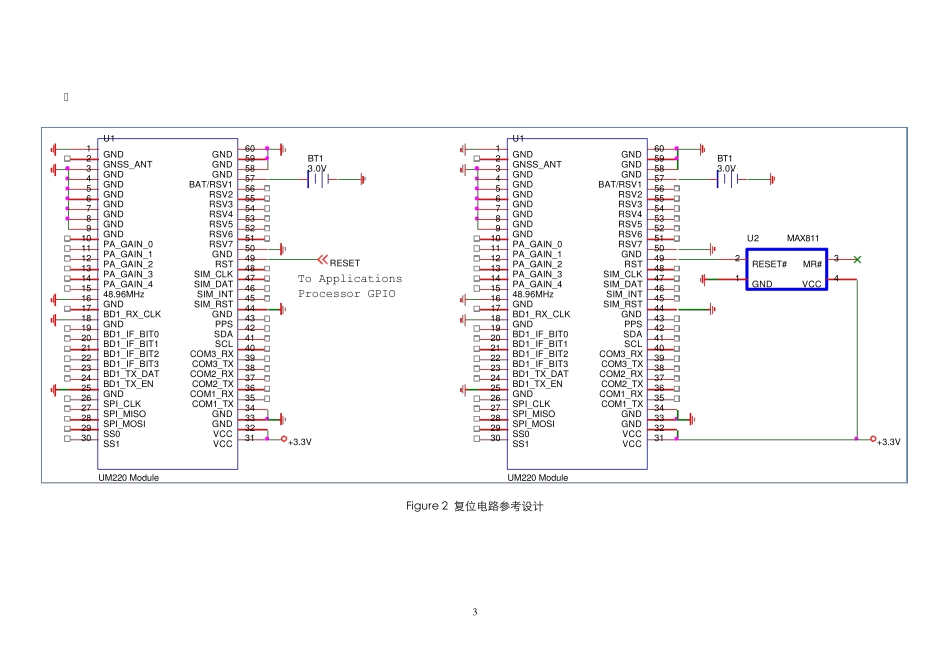

1 1 . 最小系统参考电路 提 供 3.3V 电 源 VCC 将 模 块 所 有 GND 引 脚 接 地 连 接 GNSS_ANT 信 号 至 天 线 ， 注 意 线 路 50 欧 姆 阻 抗 匹 配 如 果 采 用 非 +2.85v 的 有 源 天 线 ， 用 户 需 为 天 线 提 供 馈 电 串 口 1 连 到 用 户 的 处 理 器 ， 用 户 通 过 串 口 1 来 控 制 模 块 ， 并 从 模 块 收 NMEA 数 据 模 块 只 能 通 过 串 口 3 升 级 ， 确 保 串 口 3 可 以 通 过 接 口 与 PC 互 连 PIN49 脚 为 复 位 引 脚 ， 具 体 使 用 参 考 章 节 2 UM220 硬 件 电 路 设 计 2 Figure 1 最 小 系 统 参 考 电 路 2 . 复位电路设计参考电路 UM220 模 块 的 PIN49 脚 （ RST） 为 复 位 引 脚 ， 为 确 保 复 位 有 效 ， 提 供 两 种 参 考 设 计 方案 ： 方 案 一 ， 连 接 RST 引 脚 至 应 用 处 理 器 的 GPIO， 上 电 后 ， 应 用 处 理 器 通 过 GPIO 拉 低 RST引 脚 复 位 UM220 模 块 ， 要 求 低 电 平 持 续 时 间 大 于 5ms； 方 案 二 ， 不 连 接 RST 引 脚 至 应 用 处 理 器 的 GPIO 的 情 况 下 ， 需 在 模 块 的 +3.3V 供 电 电 源上 添 加 一 个 电 源 监 测 芯 片 MAX811， 并 将 其 输 出 接 到 RST 引 脚 上 ， 如 下 图 所 示 ： 3 Figure 2 复 位 电 路 参 考 设 计 UM220 ModuleU1GND1GNSS_ANT2GND3GND4GND5GND6GND7GND8GND9PA_GAIN_010PA_GAIN_111PA_GAIN_212PA_GAIN_313PA_GAIN_414BD1_TX_EN24GND16BD1_TX_DAT23GND25BD1_RX_CLK1748.96MHz15BD1_IF_BIT019BD1_IF_BIT120BD1_IF_BIT221BD1_IF_BIT322GND18SPI_CLK26SPI_MISO27SPI_MOSI28SS029SS130VCC31VCC32GND33GND34COM1_TX35COM1_RX36COM2_TX37COM2_RX38COM3_TX39COM3_RX40SCL41PPS43GND44SIM_RST45SIM_INT46SIM_DAT47SIM_CLK48RST49GND50RSV751RSV652RSV553RSV454RSV355RSV256BAT/RSV157SDA42GND58GND59GND60+3.3VRESETTo ApplicationsProcessor GPIOU2MAX811GND1RESET#2VCC4MR#3BT13.0VUM220 ModuleU1GND1GNSS_ANT2GND3GND4GND5GND6GND7GND8GND9PA_GAIN_010PA_GAIN_11...
