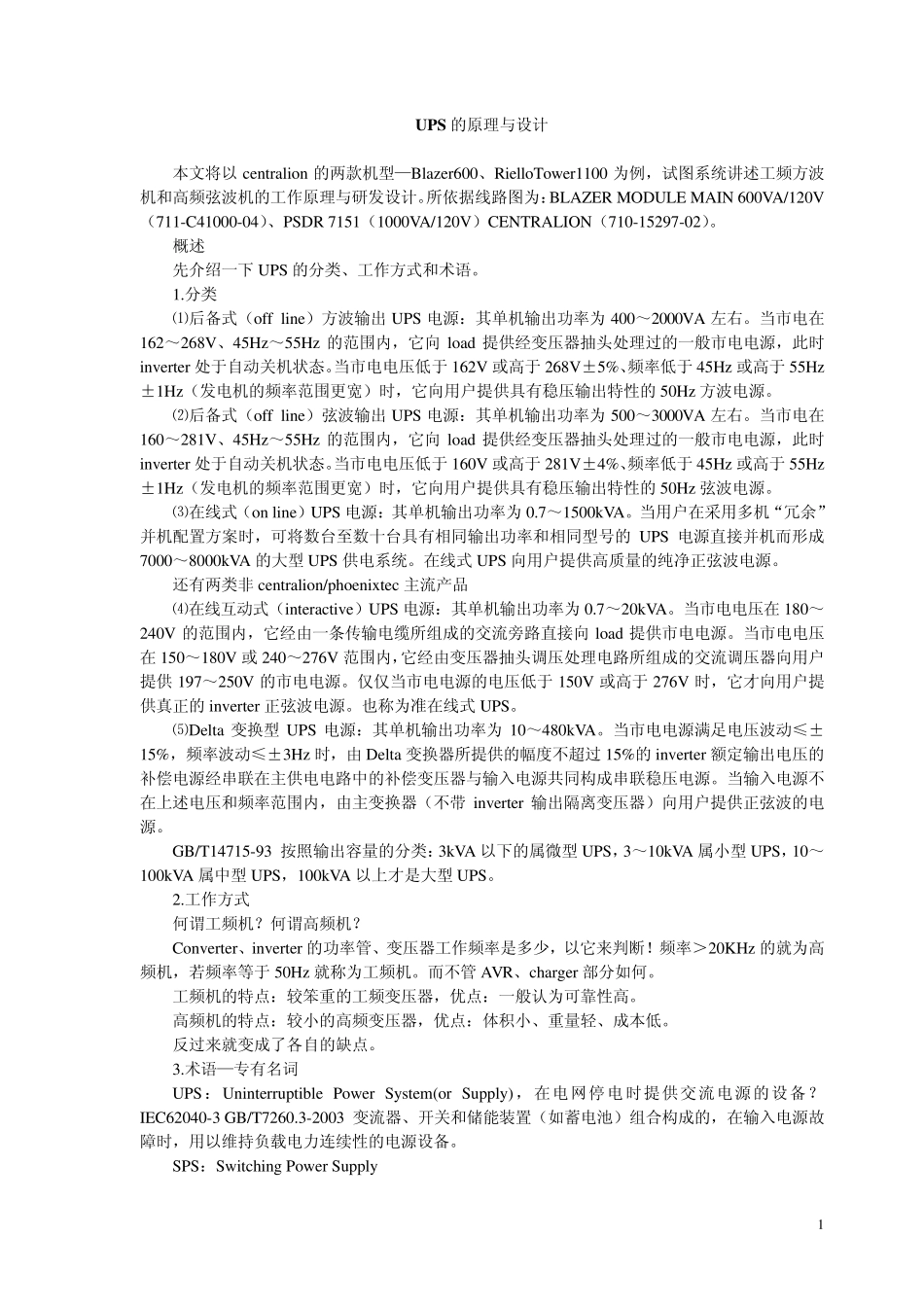

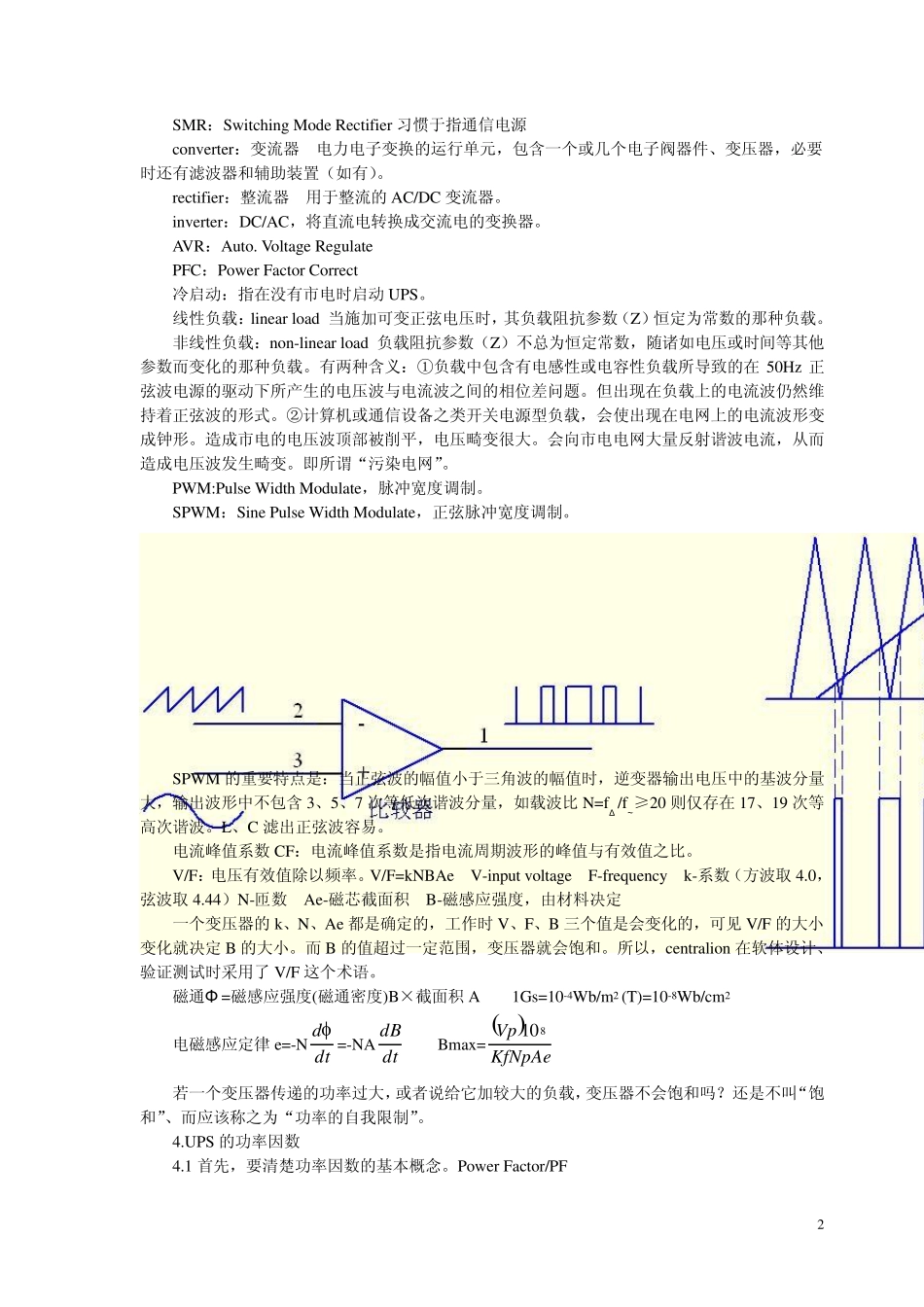

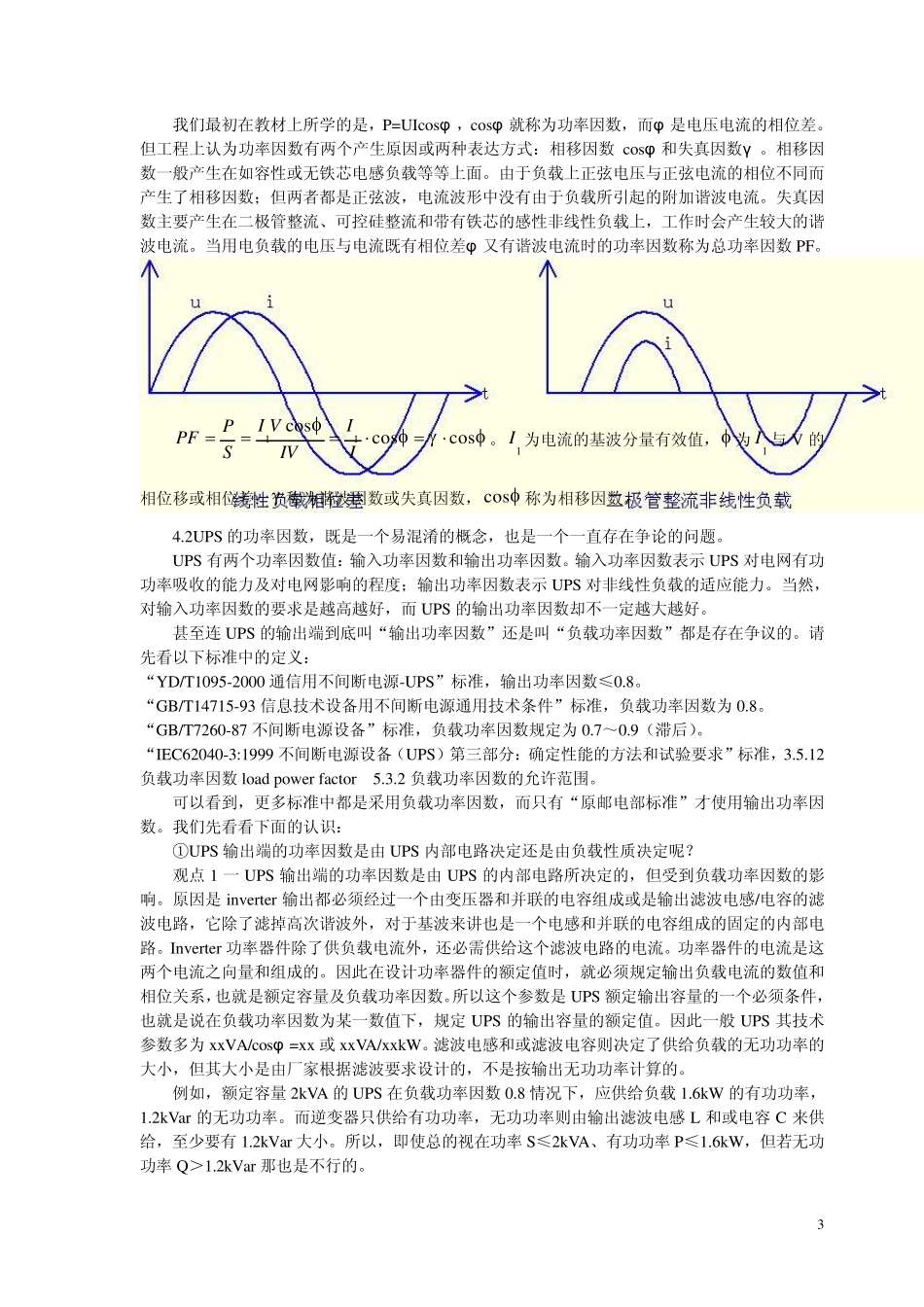

1 U PS 的原理与设计 本文将以centralion 的两款机型—Blazer600、RielloTower1100 为例，试图系统讲述工频方波机和高频弦波机的工作原理与研发设计。所依据线路图为：BLAZER MODULE MAIN 600VA/120V（711-C41000-04）、PSDR 7151（1000VA/120V）CENTRALION（710-15297-02）。 概述 先介绍一下UPS 的分类、工作方式和术语。 1.分类 ⑴后备式（off line）方波输出UPS 电源：其单机输出功率为400～2000VA 左右。当市电在162～268V、45Hz～55Hz 的范围内，它向load 提供经变压器抽头处理过的一般市电电源，此时inverter 处于自动关机状态。当市电电压低于162V 或高于268V±5%、频率低于45Hz 或高于55Hz±1Hz（发电机的频率范围更宽）时，它向用户提供具有稳压输出特性的50Hz 方波电源。 ⑵后备式（off line）弦波输出UPS 电源：其单机输出功率为500～3000VA 左右。当市电在160～281V、45Hz～55Hz 的范围内，它向load 提供经变压器抽头处理过的一般市电电源，此时inverter 处于自动关机状态。当市电电压低于160V 或高于281V±4%、频率低于45Hz 或高于55Hz±1Hz（发电机的频率范围更宽）时，它向用户提供具有稳压输出特性的50Hz 弦波电源。 ⑶在线式（on line）UPS 电源：其单机输出功率为0.7～1500kVA。当用户在采用多机“冗余”并机配置方案时，可将数台至数十台具有相同输出功率和相同型号的UPS 电源直接并机而形成7000～8000kVA 的大型UPS 供电系统。在线式UPS 向用户提供高质量的纯净正弦波电源。 还有两类非 centralion/phoenixtec 主流产品 ⑷在线互动式（interactive）UPS 电源：其单机输出功率为0.7～20kVA。当市电电压在180～240V 的范围内，它经由一条传输电缆所组成的交流旁路直接向load 提供市电电源。当市电电压在150～180V 或240～276V 范围内，它经由变压器抽头调压处理电路所组成的交流调压器向用户提供197～250V 的市电电源。仅仅当市电电源的电压低于150V 或高于276V 时，它才向用户提供真正的inverter 正弦波电源。也称为准在线式UPS。 ⑸Delta 变换型UPS 电源：其单机输出功率为10～480kVA。当市电电源满足电压波动≤±15%，频率波动≤±3Hz 时，由 Delta 变换器所提供的幅度不超过15%的inverter 额定输出电压的补偿电源经串联在主供电电路中的补偿变压器与输入电源共同构成串联稳压电源。当输入电源不在上述电压和频率范围内，由主变换器（不带 inverter 输出隔...
