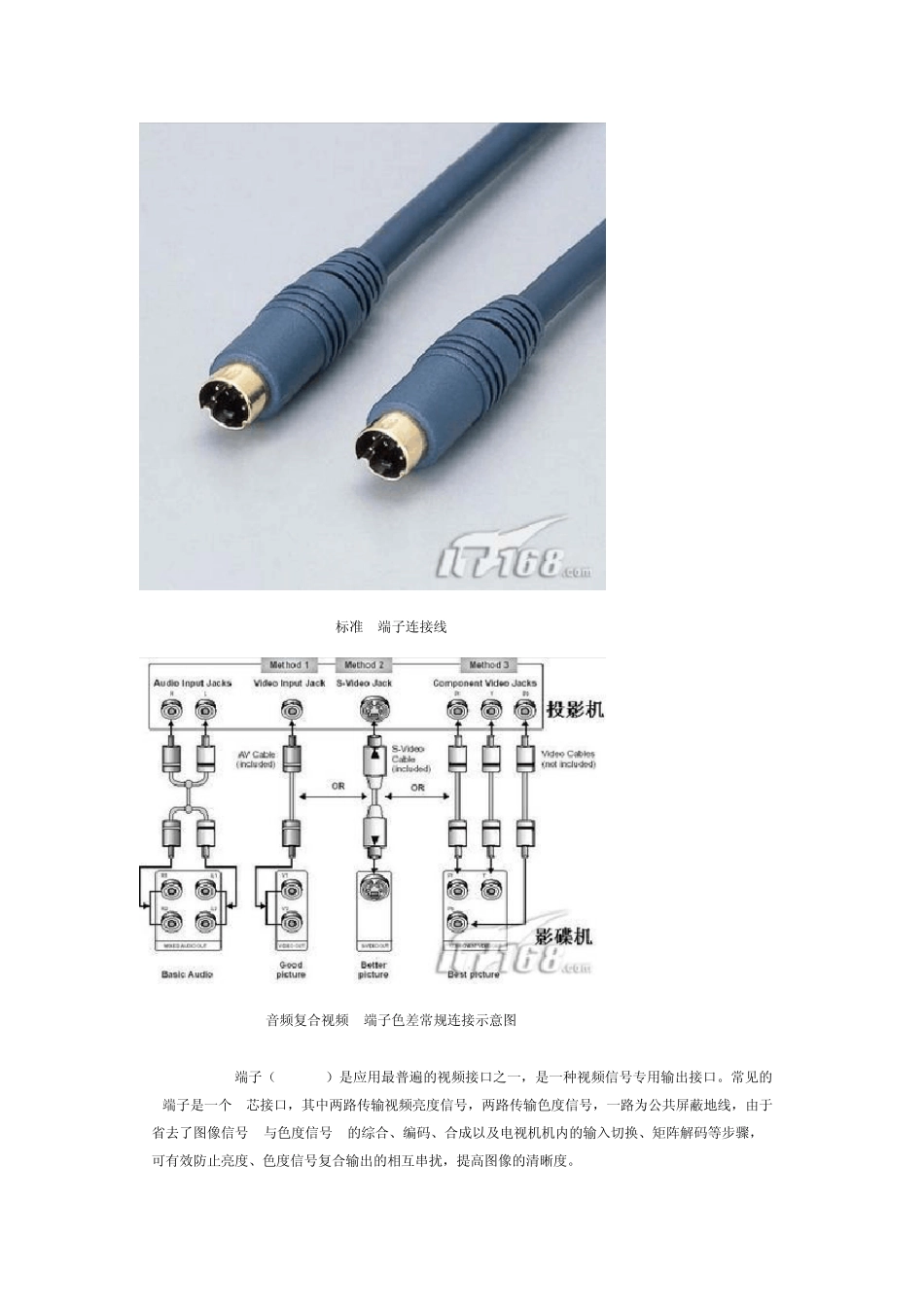

信号接口-视频输出端口介绍（HDMI、DVI、VGA、RGB、分量、S端子） 1.S端子 标准 S端子 标准S端子连接线 音频复合视频S端子色差常规连接示意图 S端子（S-Video）是应用最普遍的视频接口之一，是一种视频信号专用输出接口。常见的S端子是一个5芯接口，其中两路传输视频亮度信号，两路传输色度信号，一路为公共屏蔽地线，由于省去了图像信号Y与色度信号C的综合、编码、合成以及电视机机内的输入切换、矩阵解码等步骤，可有效防止亮度、色度信号复合输出的相互串扰，提高图像的清晰度。 一般DVD或VCD、TV、PC都具备 S端子输出功能，投影机可通过专用的 S端子线与这些设备的相应端子连接进行视频输入。 显卡上配置的 9针增强 S端子，可转接色差 S端子转接线 欧洲插转色差、S端子和 AV 与电脑 S端子连接需使用专用线，如 VIVO线 2.VGA接口 DVI接口正在取代VGA，图为DVI转VGA的转接头 VGA是Video Graphics Adapter的缩写，信号类型为模拟类型，视频输出端的接口为15针母插座，视频输入连线端的接口为15针公插头。VGA端子含红（R）、黄（G）、篮（B）三基色信号和行（HS）、场（VS）扫描信号。VGA端子也叫D-Sub接口。VGA接口外形象“D”，其具备防呆性以防插反，上面共有 15个针孔，分成三排，每排五个。VGA接口是显卡上输出信号的主流接口，其可与 CRT显示器或具备 VGA接口的电视机相连，VGA接口本身可以传输VGA、SVGA、XGA等现在所有格式任何分辨率的模拟RGB+HV信号，其输出的信号已可和任何高清接口相貔美。 VGA转DVI线，可用在没有 VGA接口的设备上 目前VGA接口不仅被广泛应用在了电脑上，投影机、影碟机、TV等视频设备也有很多都标配此接口。很多投影机上还有 BGA输出接口，用于视频的转接输出。 3.分量视频接口 3RCA连接线 标准的 3RCA线头 分量视频接口也叫色差输出/输入接口，又叫 3RCA。分量视频接口通常采用YPbPr和 YCbCr两种标识。分量视频接口/色差端子是在S端子的基础上，把色度（C）信号里的蓝色差（b）、红色差（r）分开发送，其分辨率可达到 600线以上，可以输入多种等级讯号，从最基本的 480i到倍频扫描的 480P，甚至 720P、1080i等等。如显卡上YPbPr接口采用9针 S端子（mini-DIN）然后通过色差输出线将其独立传输。 3RCA转接头 分量视频接口是一种高清晰数字电视专业接口（逐行色差YPbPr），可连接高清晰数字信号机顶盒、卫星接收机、影碟机、各种高清晰显示器/电视设备。目前可以在投影机...
