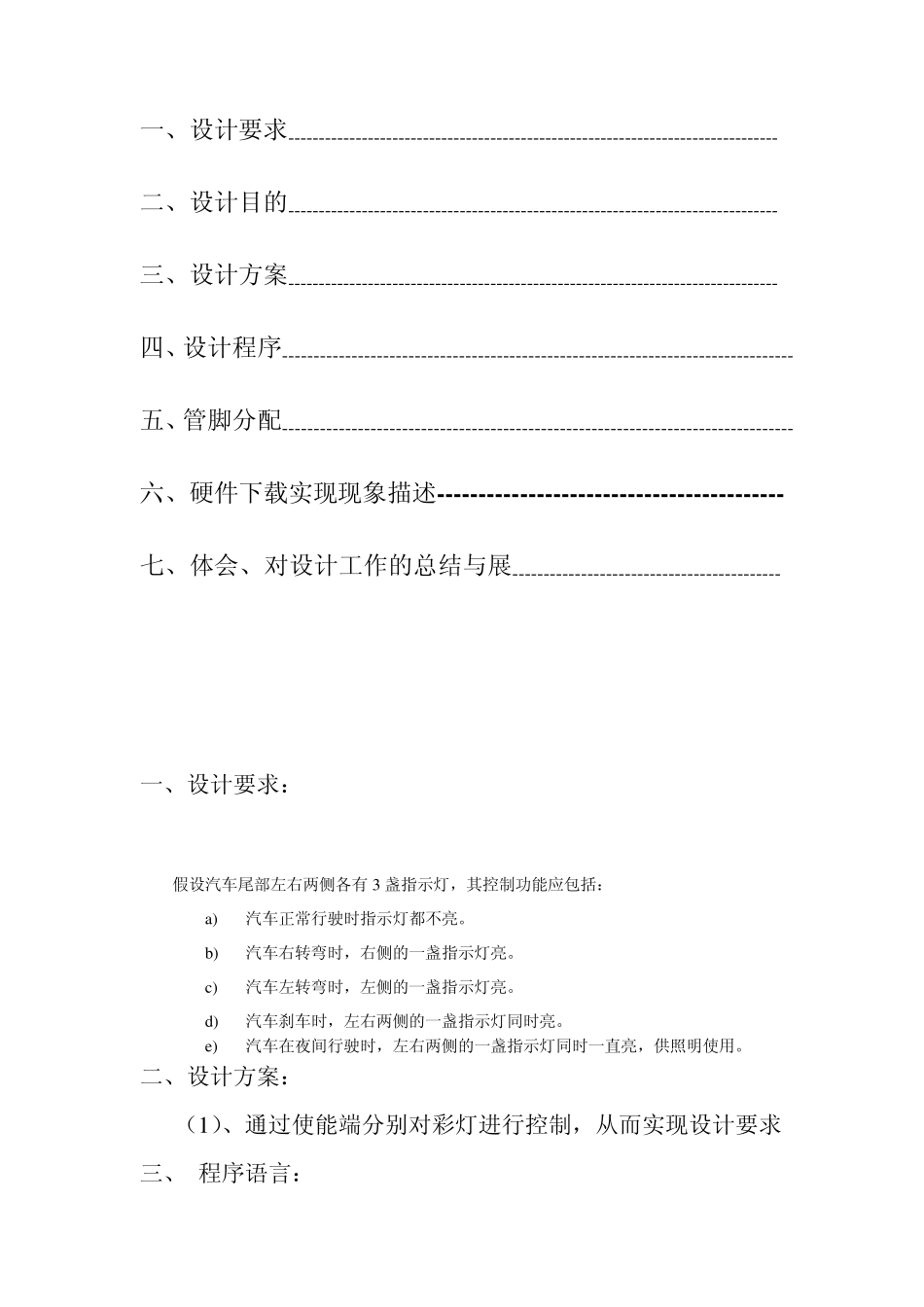

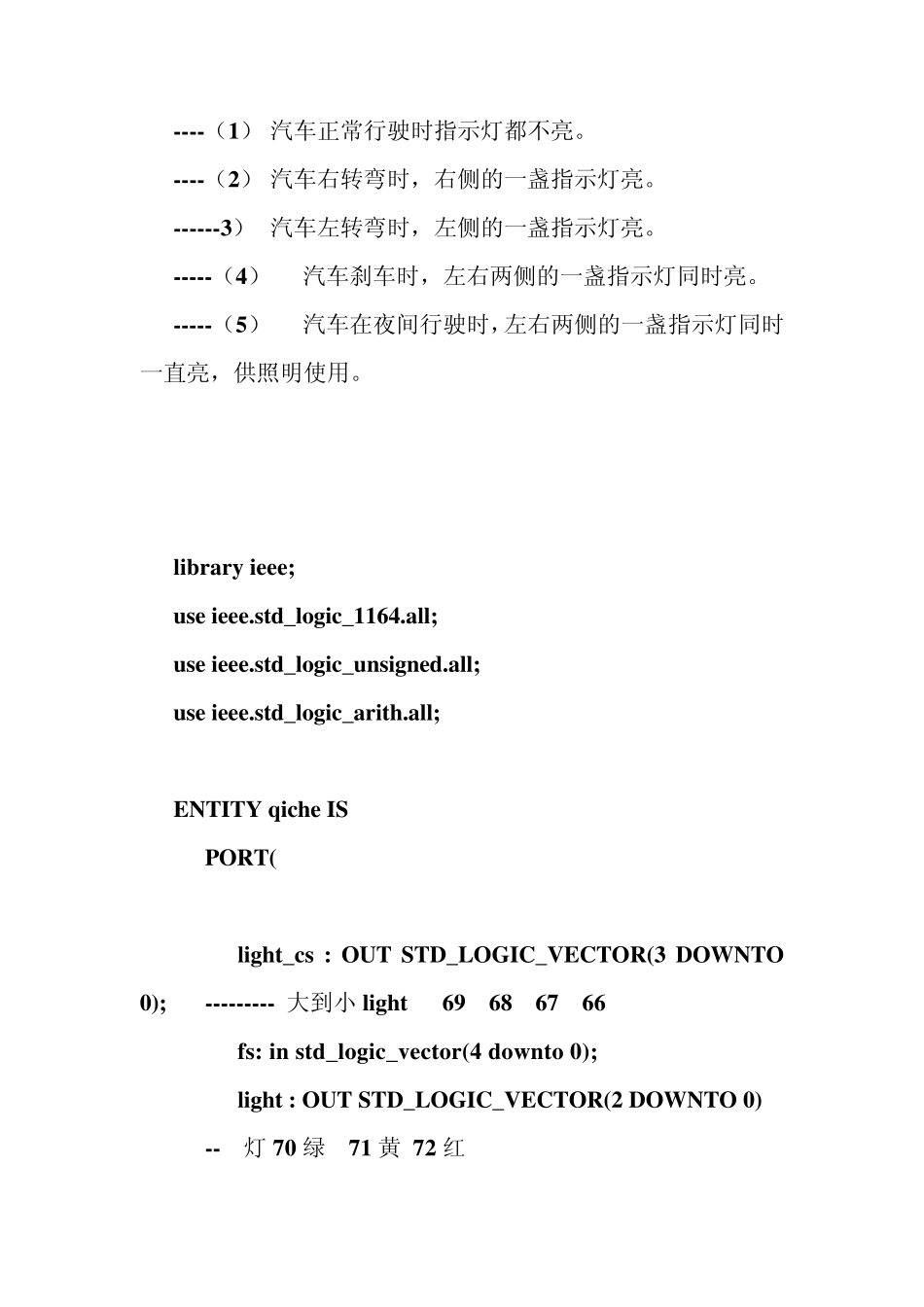

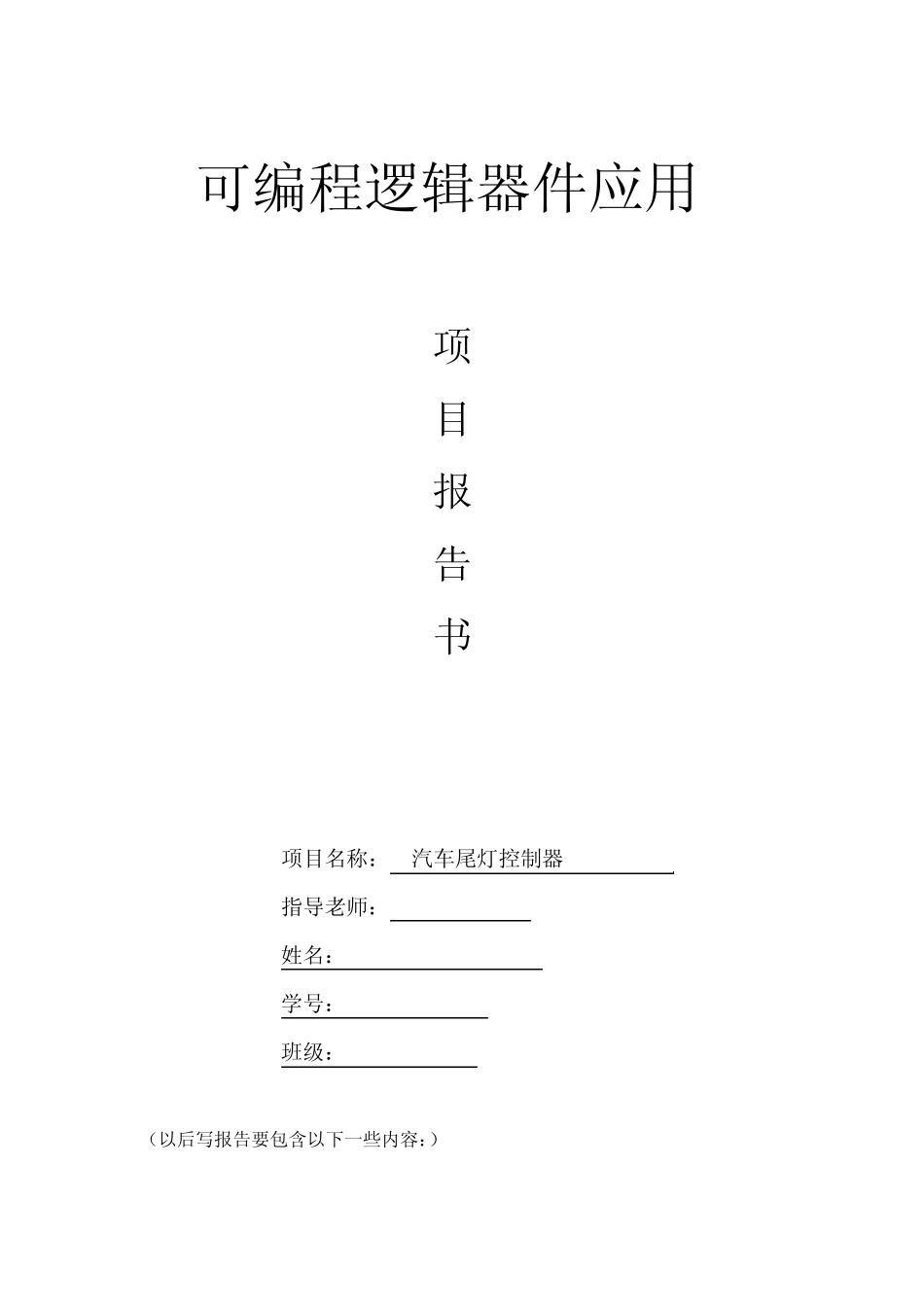

可编程逻辑器件应用 项 目 报 告 书 项目名称： 汽车尾灯控制器 指导老师： 姓名： 学号： 班级： （以后写报告要包含以下一些内容：） 一、设计要求-------------------------------------------------------------------------------- 二、设计目的-------------------------------------------------------------------------------- 三、设计方案-------------------------------------------------------------------------------- 四、设计程序--------------------------------------------------------------------------------- 五、管脚分配--------------------------------------------------------------------------------- 六、硬件下载实现现象描述------------------------------------------ 七、体会、对设计工作的总结与展------------------------------------------- 一、设计要求： 假设汽车尾部左右两侧各有 3 盏指示灯，其控制功能应包括： a) 汽车正常行驶时指示灯都不亮。 b) 汽车右转弯时，右侧的一盏指示灯亮。 c) 汽车左转弯时，左侧的一盏指示灯亮。 d) 汽车刹车时，左右两侧的一盏指示灯同时亮。 e) 汽车在夜间行驶时，左右两侧的一盏指示灯同时一直亮，供照明使用。 二、设计方案： （1）、通过使能端分别对彩灯进行控制，从而实现设计要求 三、 程序语言： ----（1） 汽车正常行驶时指示灯都不亮。 ----（2） 汽车右转弯时，右侧的一盏指示灯亮。 ------3） 汽车左转弯时，左侧的一盏指示灯亮。 -----（4） 汽车刹车时，左右两侧的一盏指示灯同时亮。 -----（5） 汽车在夜间行驶时，左右两侧的一盏指示灯同时一直亮，供照明使用。 library ieee; use ieee.std_logic_1164.all; use ieee.std_logic_unsigned.all; use ieee.std_logic_arith.all; ENTITY qiche IS PORT( light_cs : OUT STD_LOGIC_VECTOR(3 DOWNTO 0); --------- 大到小 light 69 68 67 66 fs: in std_logic_vector(4 downto 0); light : OUT STD_LOGIC_VECTOR(2 DOWNTO 0) -- 灯70 绿 71 黄 72 红 ); END qiche ; ARCHITECTURE one OF qiche IS begin process(fs) begin if fs(0)='1' then ----） 汽车正常行驶时指示灯都不亮。 light<="000"; light_cs<="1111"; elsif fs(1)='1' then ----- 汽车右转弯时，右侧的一盏指示...
