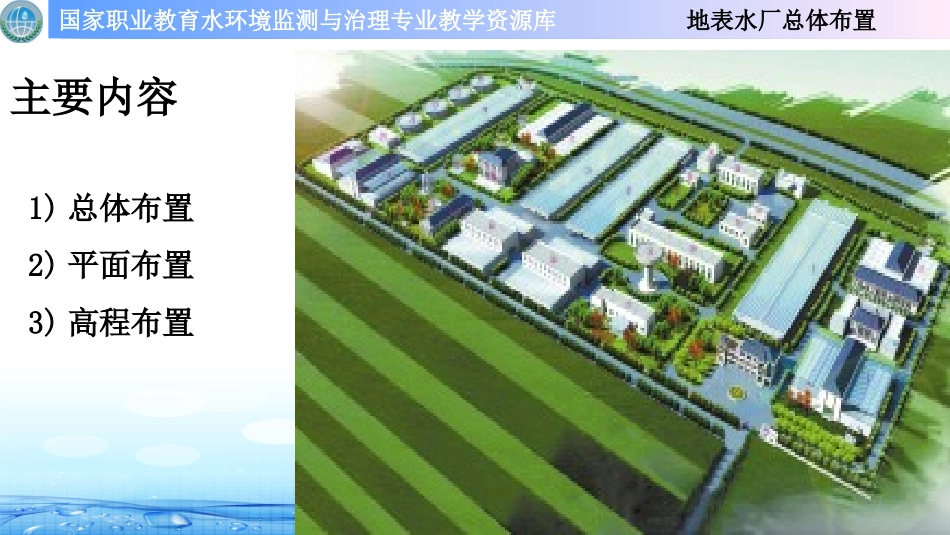

国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库地面水处理技术地表水的工艺系统水处理工程技术知识点知识点地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库主要内容1)总体布置2)平面布置3)高程布置地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库地表水厂站平面与高程布置一、总体布置地表水厂，常称为给水厂或净水厂，其基本组成包括生产性构筑物和辅助性建筑物两部分。生产性构筑物包括处理构筑物、泵房、风机房、加药间、消毒间、变电所等；辅助建筑物，包括化验室、修理车间、仓库、车库、办公室、浴室、食堂、厕所等。地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库根据《室外给水设计规范》（GB50013-2006）规定，水厂总体布置应结合工程目标和建设条件，在确定的工艺组成和处理构筑物形式的基础上进行。平面布置和竖向设计应满足各建（构）筑物的功能和流程要求；水厂附属建筑和附属设施应根据水厂规模、生产和管理体制，结合当地实际情况确定。地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库2012年2月27日，刘湾水厂改扩建工程正式开工。工程总投资6.9亿元，日供水能力增加20万吨。地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库根据源水水质现状和新的国家水质标准要求，该工程采用当前国际先进的预处理和“臭氧—活性炭”深度处理工艺进行技术改造和扩建，将有效提升出厂水水质。工程建设主要内容是南、北取水口泵站改造；刘湾净水厂内新建20万吨/日深度处理制水单元，改造20万吨/日常规处理单元并对原有构（建）筑物进行改造，最终形成40万吨/日完整的“预臭氧＋常规处理＋臭氧—活性炭深度处理＋消毒”净水流程，污泥处理采用“重力浓缩+离心脱水”工艺；配套建设输配管网52公里。工程总投资6.9亿元，其中刘湾水厂改扩建工程投资4.9亿元，配套管网建设投资2亿元，工程建设期为2年。地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库水厂生产构筑物的布置要求（1）高程布置应充分利用原有地形条件，力求流程通畅、能耗降低、土方平衡；（2）在满足各构筑物和管线施工要求的前提下，水厂各构筑物应紧凑布置。寒冷地区生产构筑物应尽量集中布置。（3）生产构筑物间连接管道的布置，宜水流顺直、避免迂地表水厂总体布置国家职业教育水环境监测与治理专业教学资源库国家职业教育水环境监测与治理专业教学资源库建筑物名称水厂类别水厂规模（万m2/d）0.5～22～55～1010～2020～25生产管理地表水水厂100～150150～210210～300300～350350～400地下水水厂80～120120～150150～180180～250250～300化验室地表水水厂60～9090～110110～160160～180180～200地下水水厂30～6060～8080～100100～120120～150机修间小修车间面积地表水水厂50～7070～100100～120120～150150～190地下水水厂40～6060～9090～100100～130130～160辅助面积地表水水厂25～3535～4545～6060～7070～90地下水水厂20～3030～4040～5050～6060～80中修车间面积地表水水厂70～8080～110110～130130～160160～200地下水水厂60～7070～100100～120120～140140～180辅助面积地表水水厂25～3535～4545～6060～7070～90地下水水厂20～3030～4040～5050～6060～70电修间地表水水厂20～2525～3030～4040～5050～60地下水水厂20～3030～4040～5050～6060～70泥木工间地表水水厂—20～3535～4545～6060～80地下水水厂─20～2525～3030～4040～60仓库地表水水厂50～100100～150150～200200～250250～300地下水水厂40～8080～100100～150150～200200～350男女浴室地表水水厂20～4040～5050～6060～7070～80地下水水厂15～2525～3535～4545～5555～60水表修理间─20～3030～4040～50──管配件堆棚─30～5050～8080～100100...
