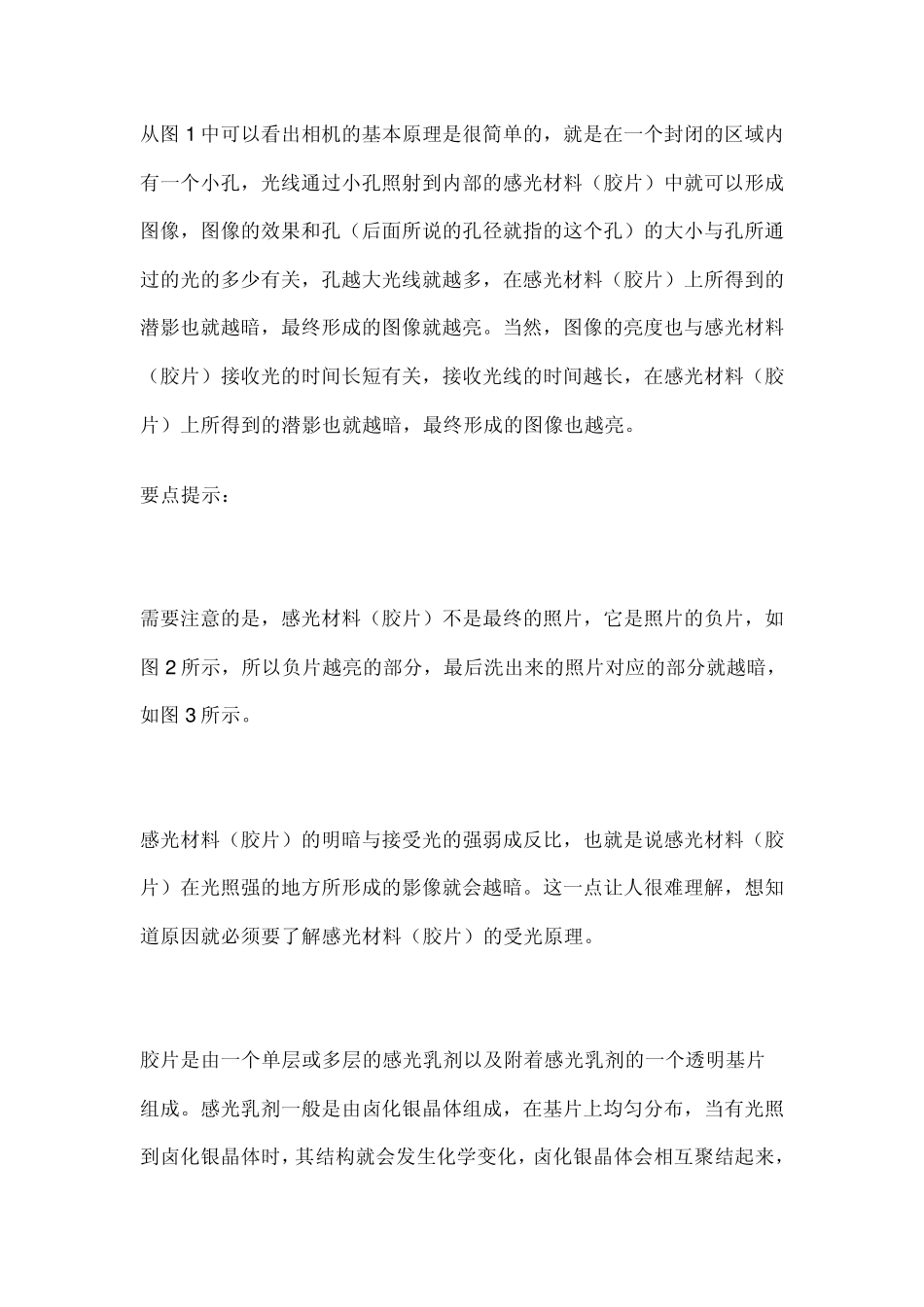

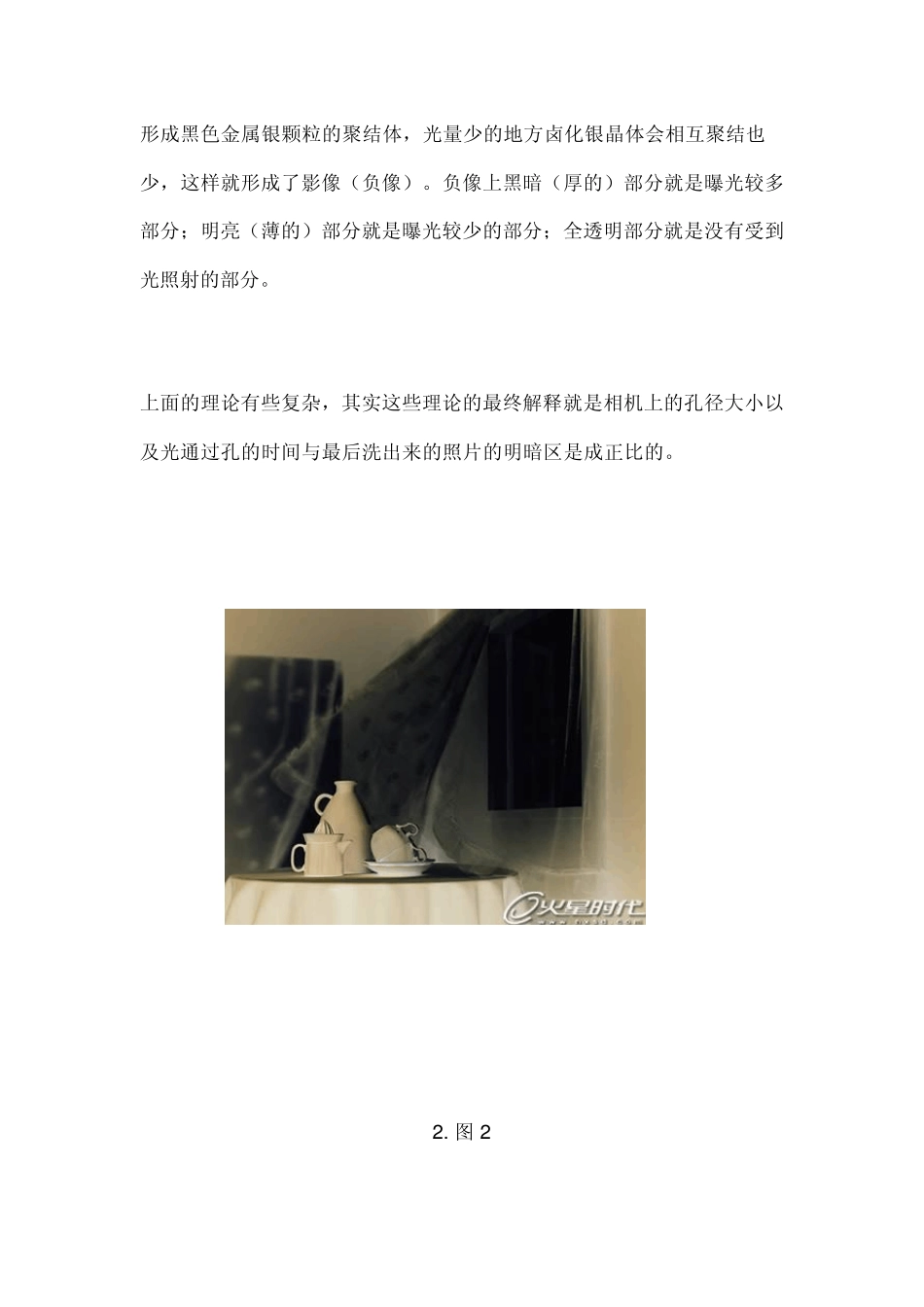

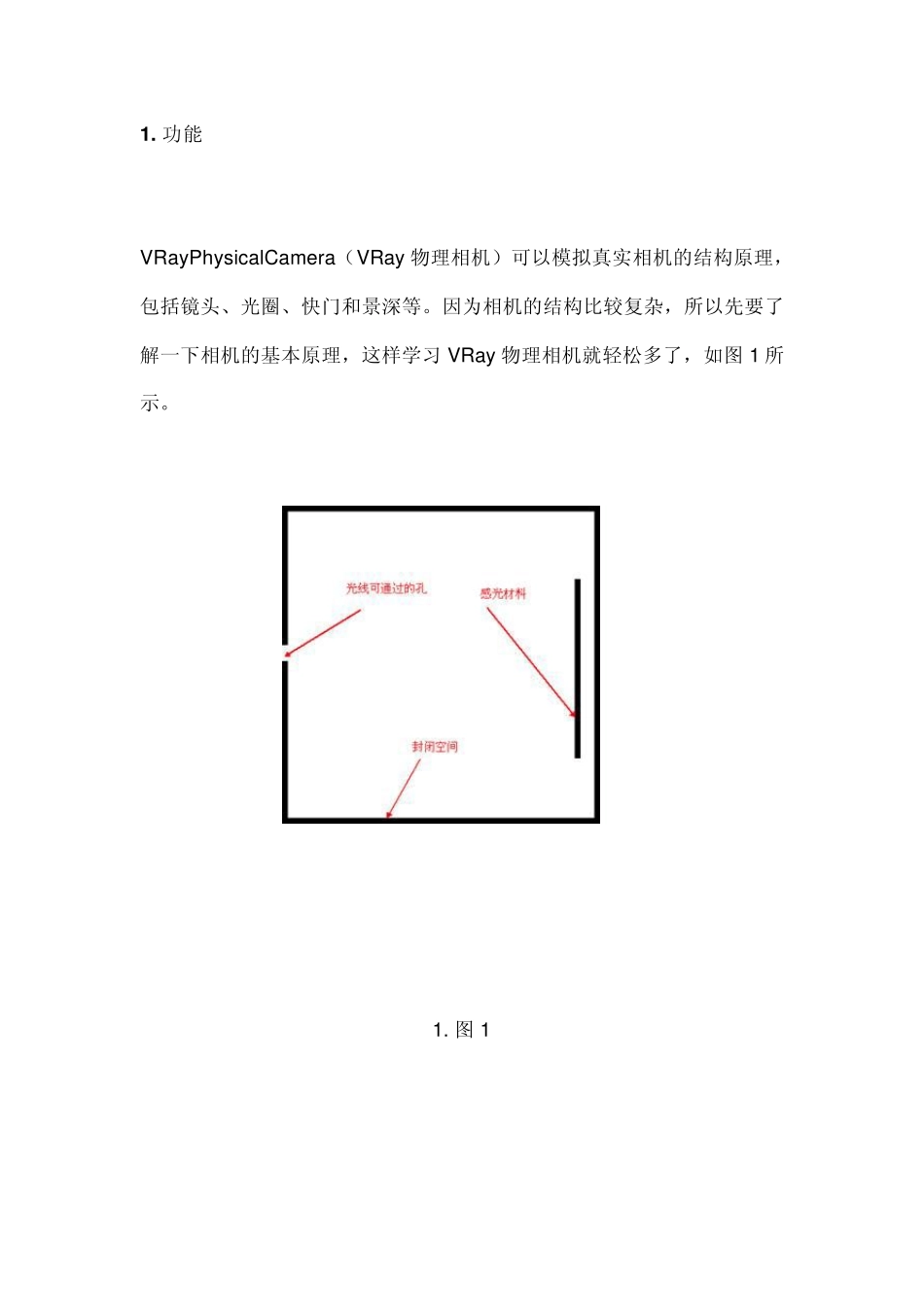

1 . 功能 VRay Phy s icalCamera(VRay 物理相机)可以模拟真实相机的结构原理,包括镜头、光圈、快门和景深等。因为相机的结构比较复杂,所以先要了解一下相机的基本原理,这样学习 VRay 物理相机就轻松多了,如图 1 所示。 1. 图 1 从图1 中可以看出相机的基本原理是很简单的,就是在一个封闭的区域内有一个小孔,光线通过小孔照射到内部的感光材料(胶片)中就可以形成图像,图像的效果和孔(后面所说的孔径就指的这个孔)的大小与孔所通过的光的多少有关,孔越大光线就越多,在感光材料(胶片)上所得到的潜影也就越暗,最终形成的图像就越亮。当然,图像的亮度也与感光材料(胶片)接收光的时间长短有关,接收光线的时间越长,在感光材料(胶片)上所得到的潜影也就越暗,最终形成的图像也越亮。 要点提示: 需要注意的是,感光材料(胶片)不是最终的照片,它是照片的负片,如图2 所示,所以负片越亮的部分,最后洗出来的照片对应的部分就越暗,如图3 所示。 感光材料(胶片)的明暗与接受光的强弱成反比,也就是说感光材料(胶片)在光照强的地方所形成的影像就会越暗。这一点让人很难理解,想知道原因就必须要了解感光材料(胶片)的受光原理。 胶片是由一个单层或多层的感光乳剂以及附着感光乳剂的一个透明基片组成。感光乳剂一般是由卤化银晶体组成,在基片上均匀分布,当有光照到卤化银晶体时,其结构就会发生化学变化,卤化银晶体会相互聚结起来,形成黑色金属银颗粒的聚结体,光量少的地方卤化银晶体会相互聚结也少,这样就形成了影像(负像)。负像上黑暗(厚的)部分就是曝光较多部分;明亮(薄的)部分就是曝光较少的部分;全透明部分就是没有受到光照射的部分。 上面的理论有些复杂,其实这些理论的最终解释就是相机上的孔径大小以及光通过孔的时间与最后洗出来的照片的明暗区是成正比的。 2 . 图 2 3 . 图3 真实相机的结构要比图1 中复杂,如图4 所示,最主要的就是增加了镜头、光圈、快门和焦距控制等装置。 本文仅为提供更多信息,不代表火星时代同意其观点或描述,如需转载请注明出处。 4 . 图4 镜头就是接收光线的最前端部分,主要是由一片曲面玻璃或塑料制成,以凸透镜的原理聚焦形成清晰可辨的影像,而更复杂些的镜头是由称作透镜单元的两片或更多光学玻璃组成,并将所有透镜单元组装在一起成为一个整体,它主要的功能就是聚焦光线。 光圈是控制光通过镜头的孔径大小的装置(参数...
