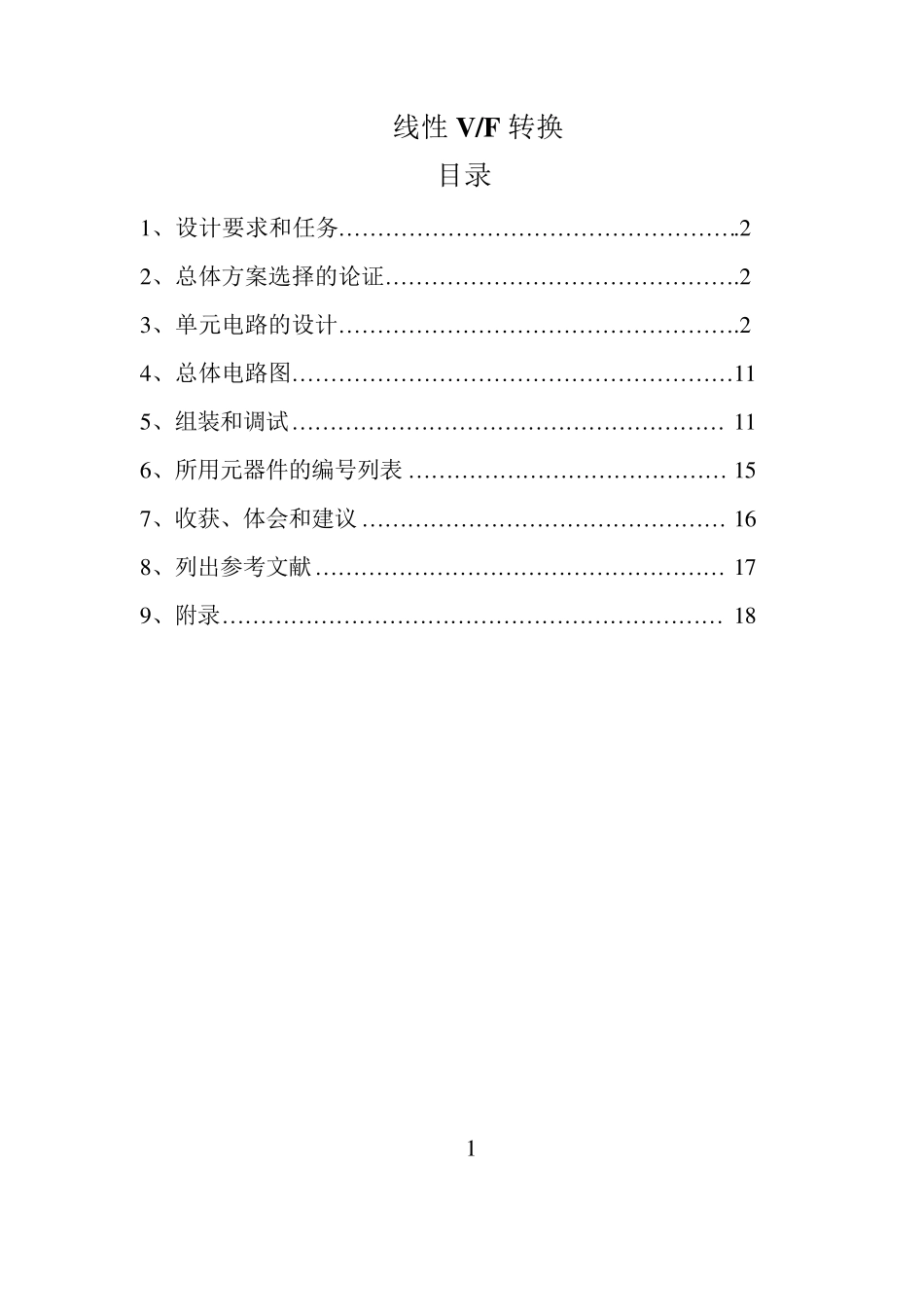

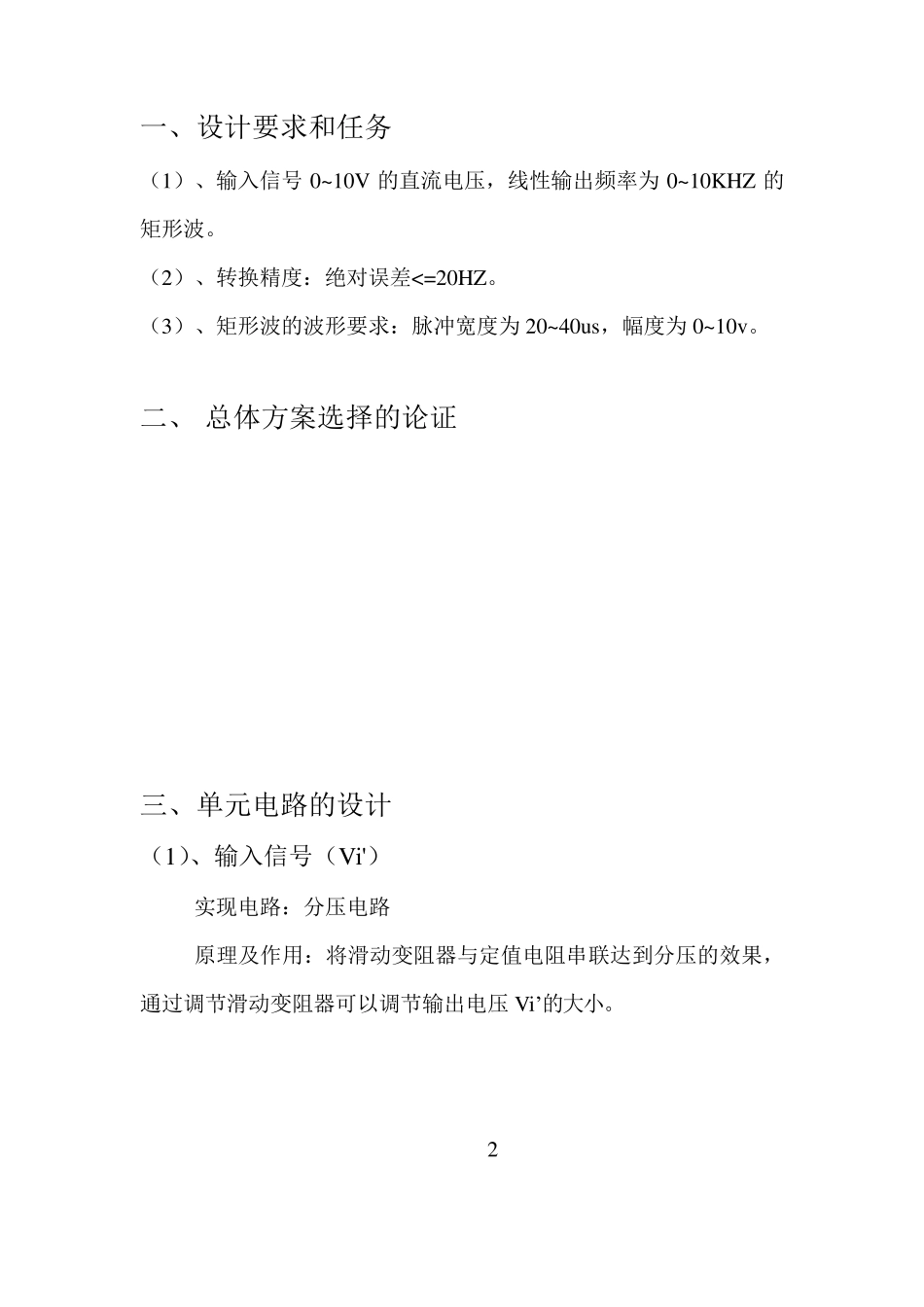

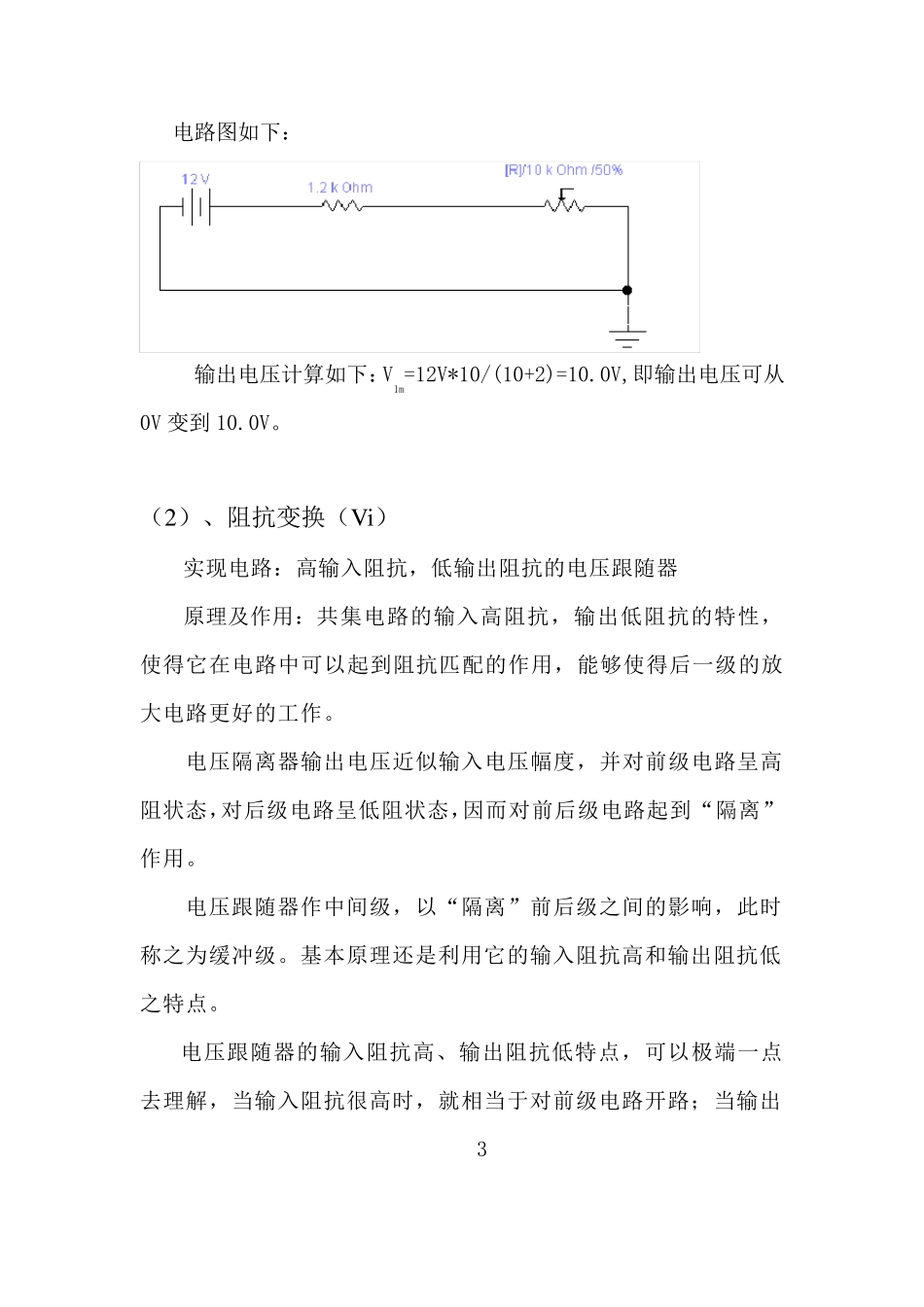

线性V/F 转换 目录 1 、设计要求和任务…………………………………………….2 2 、总体方案选择的论证……………………………………….2 3 、单元电路的设计…………………………………………….2 4 、总体电路图…………………………………………………1 1 5 、组装和调试………………………………………………… 1 1 6 、所用元器件的编号列表 …………………………………… 1 5 7 、收获、体会和建议 ………………………………………… 1 6 8 、列出参考文献……………………………………………… 1 7 9 、附录………………………………………………………… 1 8 1 一、设计要求和任务 （1）、输入信号 0~10V 的直流电压，线性输出频率为 0~10KHZ 的矩形波。 （2）、转换精度：绝对误差<=20HZ。 （3）、矩形波的波形要求：脉冲宽度为 20~40us，幅度为 0~10v。 二、 总体方案选择的论证 三、单元电路的设计 （1）、输入信号（Vi'） 实现电路：分压电路 原理及作用：将滑动变阻器与定值电阻串联达到分压的效果，通过调节滑动变阻器可以调节输出电压 Vi’的大小。 2 电路图如下： 输出电压计算如下：V1m=12V*10/(10+2)=10.0V,即输出电压可从0V 变到10.0V。 （2）、阻抗变换（Vi） 实现电路：高输入阻抗，低输出阻抗的电压跟随器 原理及作用：共集电路的输入高阻抗，输出低阻抗的特性，使得它在电路中可以起到阻抗匹配的作用，能够使得后一级的放大电路更好的工作。 电压隔离器输出电压近似输入电压幅度，并对前级电路呈高阻状态，对后级电路呈低阻状态，因而对前后级电路起到“隔离”作用。 电压跟随器作中间级，以“隔离”前后级之间的影响，此时称之为缓冲级。基本原理还是利用它的输入阻抗高和输出阻抗低之特点。 电压跟随器的输入阻抗高、输出阻抗低特点，可以极端一点去理解，当输入阻抗很高时，就相当于对前级电路开路；当输出 3 阻抗很低时，对后级电路就相当于一个恒压源，即输出电压不受后级电路阻抗影响。一个对前级电路相当于开路，输出电压又不受后级阻抗影响的电路当然具备隔离作用，即使前、后级电路之间互不影响。 电路图如下： 失调电阻的计算： 为了使电路的输出在整个电压输入的范围内平均误差最小，则取Rw =5kΩ时，计算失调电阻，由运算放大器及深度反馈知识可得：R2=5//(10+2)=3.3(kΩ) （3）、二次积分控制电路（Vc） 实现电路：压控振荡器 原理及作...
