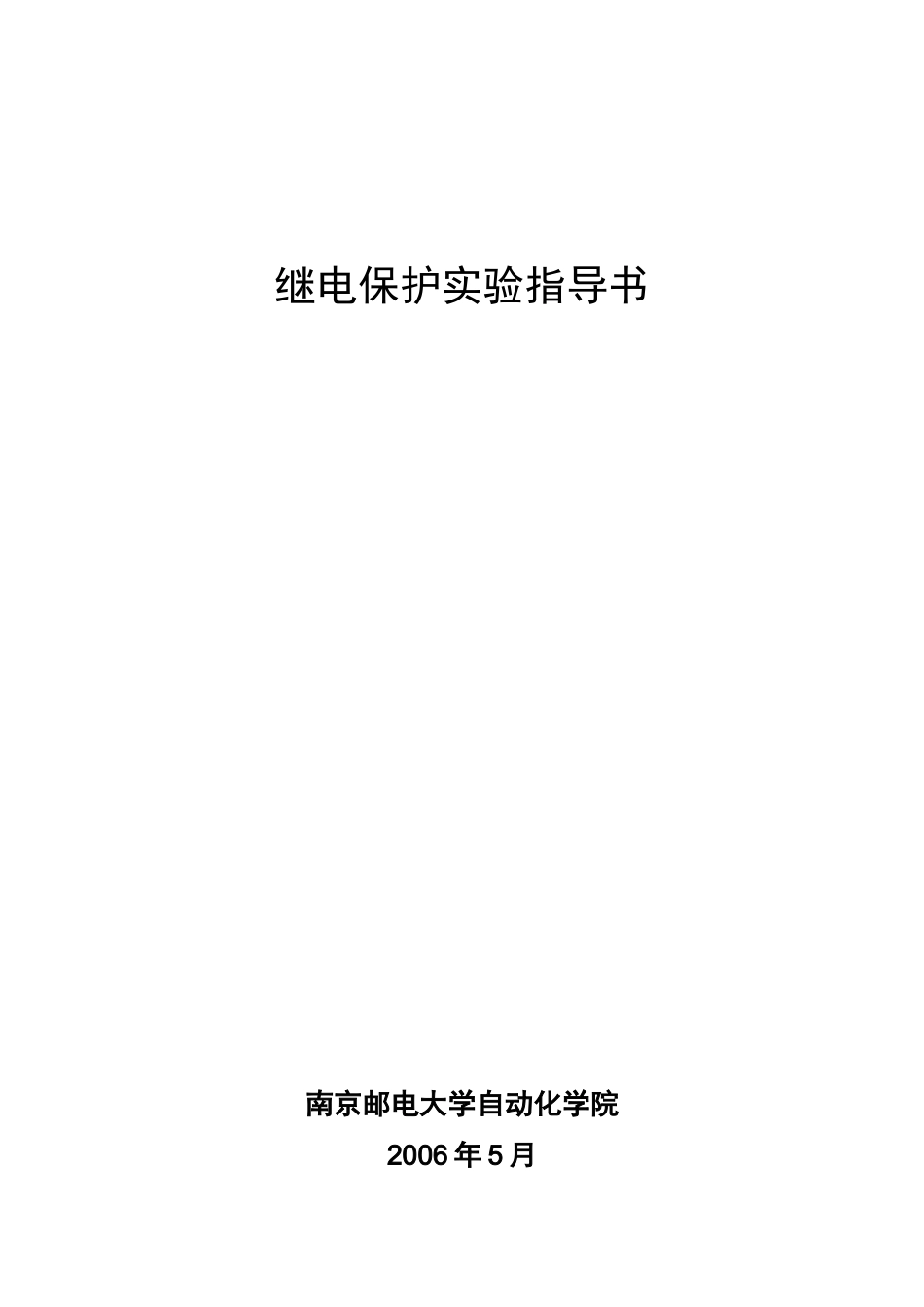

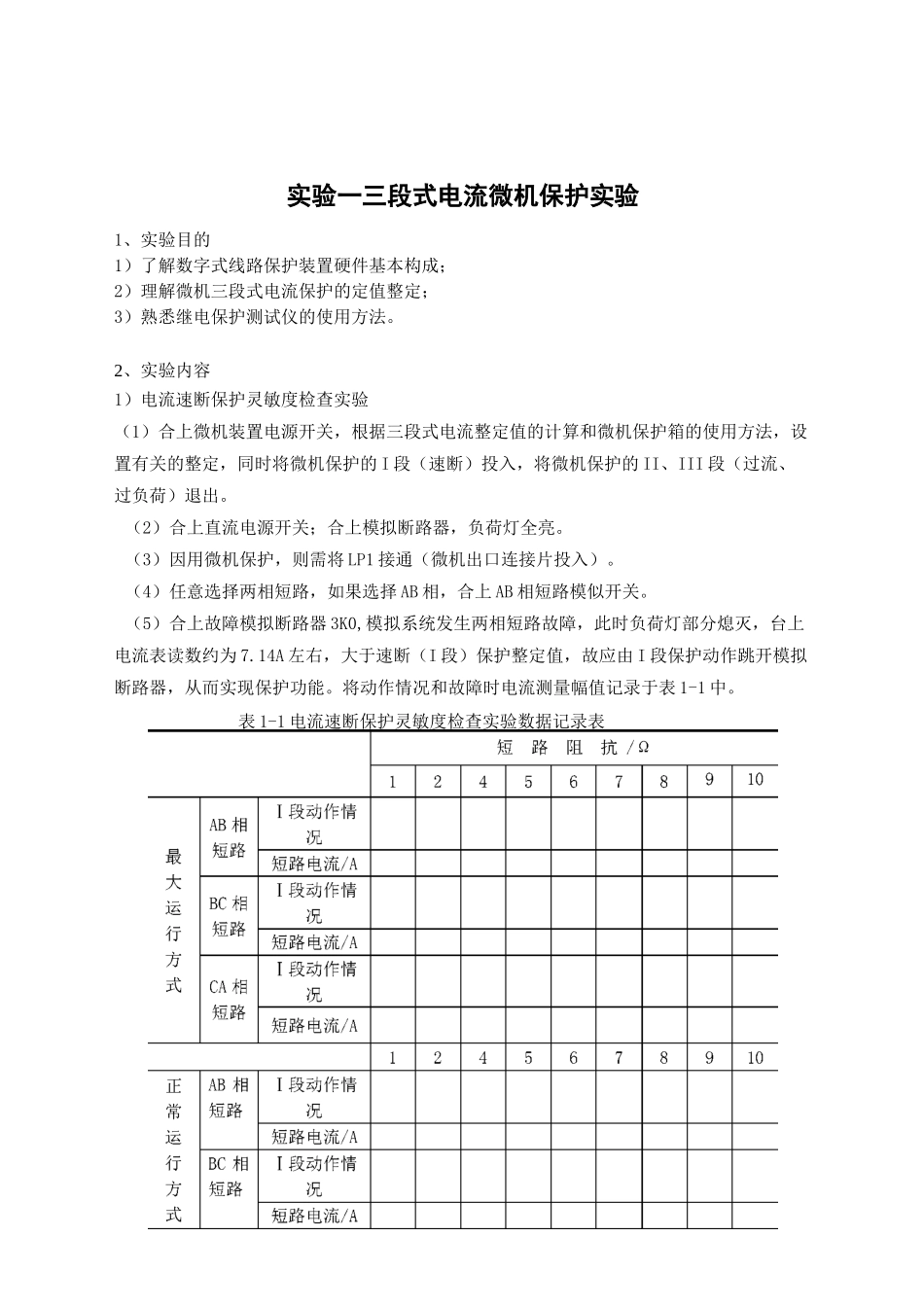

继电保护实验指导书南京邮电大学自动化学院2006 年 5 月1、三段式电流微机保护实验2、电流电压联锁微机保护实验3、自动重合闸实验一三段式电流微机保护实验1、实验目的1）了解数字式线路保护装置硬件基本构成；2）理解微机三段式电流保护的定值整定；3）熟悉继电保护测试仪的使用方法。2、实验内容1）电流速断保护灵敏度检查实验（1）合上微机装置电源开关，根据三段式电流整定值的计算和微机保护箱的使用方法，设置有关的整定，同时将微机保护的 I 段（速断）投入，将微机保护的 II、III 段（过流、过负荷）退出。（2）合上直流电源开关；合上模拟断路器，负荷灯全亮。（3）因用微机保护，则需将 LP1 接通（微机出口连接片投入）。（4）任意选择两相短路，如果选择 AB 相，合上 AB 相短路模似开关。（5）合上故障模拟断路器 3K0,模拟系统发生两相短路故障，此时负荷灯部分熄灭，台上电流表读数约为 7.14A 左右，大于速断（I 段）保护整定值，故应由 I 段保护动作跳开模拟断路器，从而实现保护功能。将动作情况和故障时电流测量幅值记录于表 1-1 中。表 1-1 电流速断保护灵敏度检查实验数据记录表（7）按表 1-1 中给定的电阻值移动短路电阻的滑动接头，重复步骤（5）和（6）直到不能使 I 段保护动作，再减小一点模拟线路电阻，若故障时保护还能动作，记录此时的短路电流和滑线变阻器的阻值，记入表 1-1 中（1 代表保护动作，0 代表保护不动作）。（8）改变系统运行方式，分别置于“最大”、“正常”运行方式，重复步骤（2）至（7），记录实验数据填入表 5-1 中。（9）分别改变短路形式为 BC 相和 CA 相，重复步骤（2）至（8）。（10）实验结束后，将调压器输出调回零，断开各种短路模拟开关，断开模拟断路器，最后断开所有实验电源开关。2）带时限电流速断保护灵敏度检查实验实验步骤与实验 1）完全相同，只是将微机保护的 I、III 段退出，只将 II 段投入，同时为减少实验次数，可将短路电阻初始位置设为 5Q 处。关于 III 段（过负荷）保护范围的检查，请参考以上实验步骤，自己设计实验，这里不赘述，此外三相短路实验对三段式电流保护范围的检查步骤同上，这里也不重复，请大家自行设计。3）过电流保护范围检验实验步骤参考以上实验。4）三相短路时三段式保护各段范围检查步骤参考以上实验。5）同站间保护配合实验为了观察同站间微机保护的配合，根据本试验台的硬件设置情况，必须断开所有微机保...
