触发器与时序逻辑电路VIP专享VIP免费

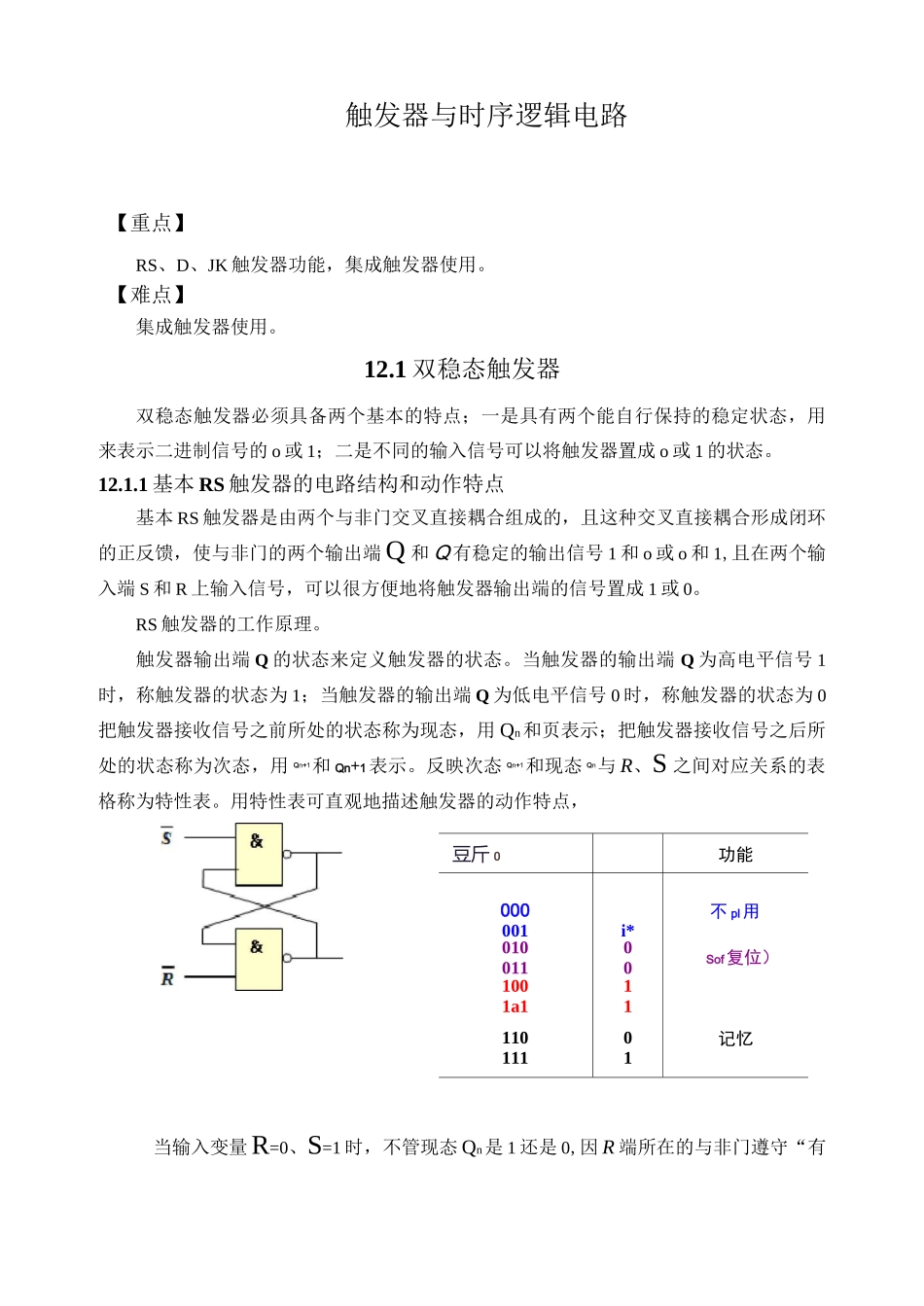

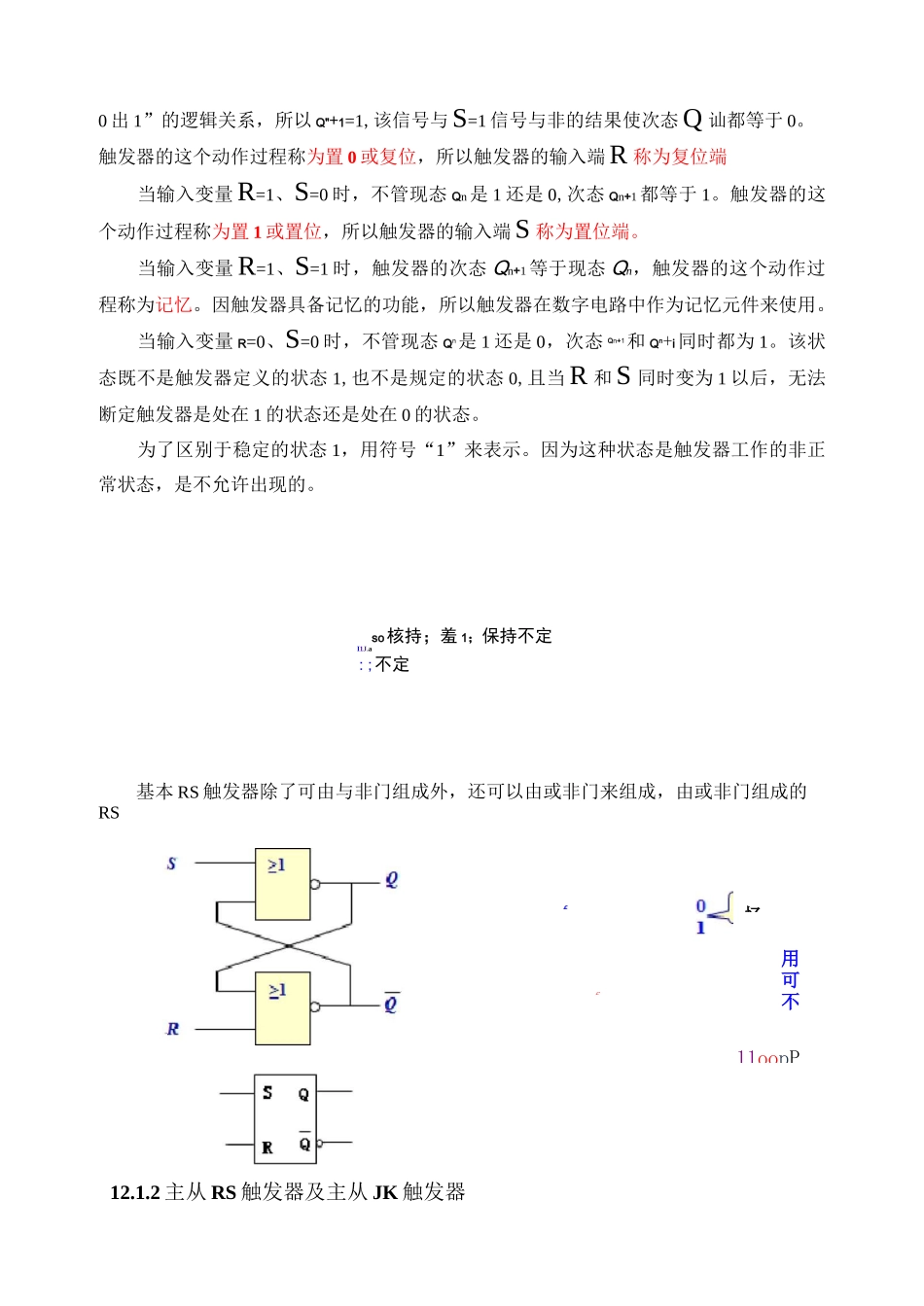

豆斤 0功能000不 pl用001i*01001100Sof复位）1001a1111100记忆1111触发器与时序逻辑电路【重点】RS、D、JK 触发器功能，集成触发器使用。【难点】集成触发器使用。12.1 双稳态触发器双稳态触发器必须具备两个基本的特点；一是具有两个能自行保持的稳定状态，用来表示二进制信号的 o 或 1；二是不同的输入信号可以将触发器置成 o 或 1 的状态。12.1.1 基本 RS 触发器的电路结构和动作特点基本 RS 触发器是由两个与非门交叉直接耦合组成的，且这种交叉直接耦合形成闭环的正反馈，使与非门的两个输出端 Q 和 Q 有稳定的输出信号 1 和 o 或 o 和 1,且在两个输入端 S 和 R 上输入信号，可以很方便地将触发器输出端的信号置成 1 或 0。RS 触发器的工作原理。触发器输出端 Q 的状态来定义触发器的状态。当触发器的输出端 Q 为高电平信号 1时，称触发器的状态为 1；当触发器的输出端 Q 为低电平信号 0 时，称触发器的状态为 0把触发器接收信号之前所处的状态称为现态，用 Qn和页表示；把触发器接收信号之后所处的状态称为次态，用 Qn+1和 Qn+1表示。反映次态 Qn+1和现态 Qn与 R、S 之间对应关系的表格称为特性表。用特性表可直观地描述触发器的动作特点，当输入变量R=0、S=1 时，不管现态 Qn是 1 还是 0,因 R 端所在的与非门遵守“有ff用可不11oopP0 出 1”的逻辑关系，所以 Q"+1=1,该信号与S=1 信号与非的结果使次态Q 讪都等于 0。触发器的这个动作过程称为置 0 或复位，所以触发器的输入端R 称为复位端当输入变量 R=1、S=0 时，不管现态 Qn是 1 还是 0,次态 Qn+1都等于 1。触发器的这个动作过程称为置 1 或置位，所以触发器的输入端S 称为置位端。当输入变量 R=1、S=1 时，触发器的次态 Qn+1 等于现态 Qn，触发器的这个动作过程称为记忆。因触发器具备记忆的功能，所以触发器在数字电路中作为记忆元件来使用。当输入变量 R=0、S=0 时，不管现态 Qn是 1 还是 0，次态 Qn+1和 Qn+i 同时都为 1。该状态既不是触发器定义的状态 1,也不是规定的状态 0,且当 R 和 S 同时变为 1 以后，无法断定触发器是处在 1 的状态还是处在 0 的状态。为了区别于稳定的状态 1，用符号“1”来表示。因为这种状态是触发器工作的非正常状态，是不允许出现的。so核持；羞 1；保持不定I1J.a:;不定基本 RS 触发器除了可由与非门组成外，还可以由或非门来组成，由或...
