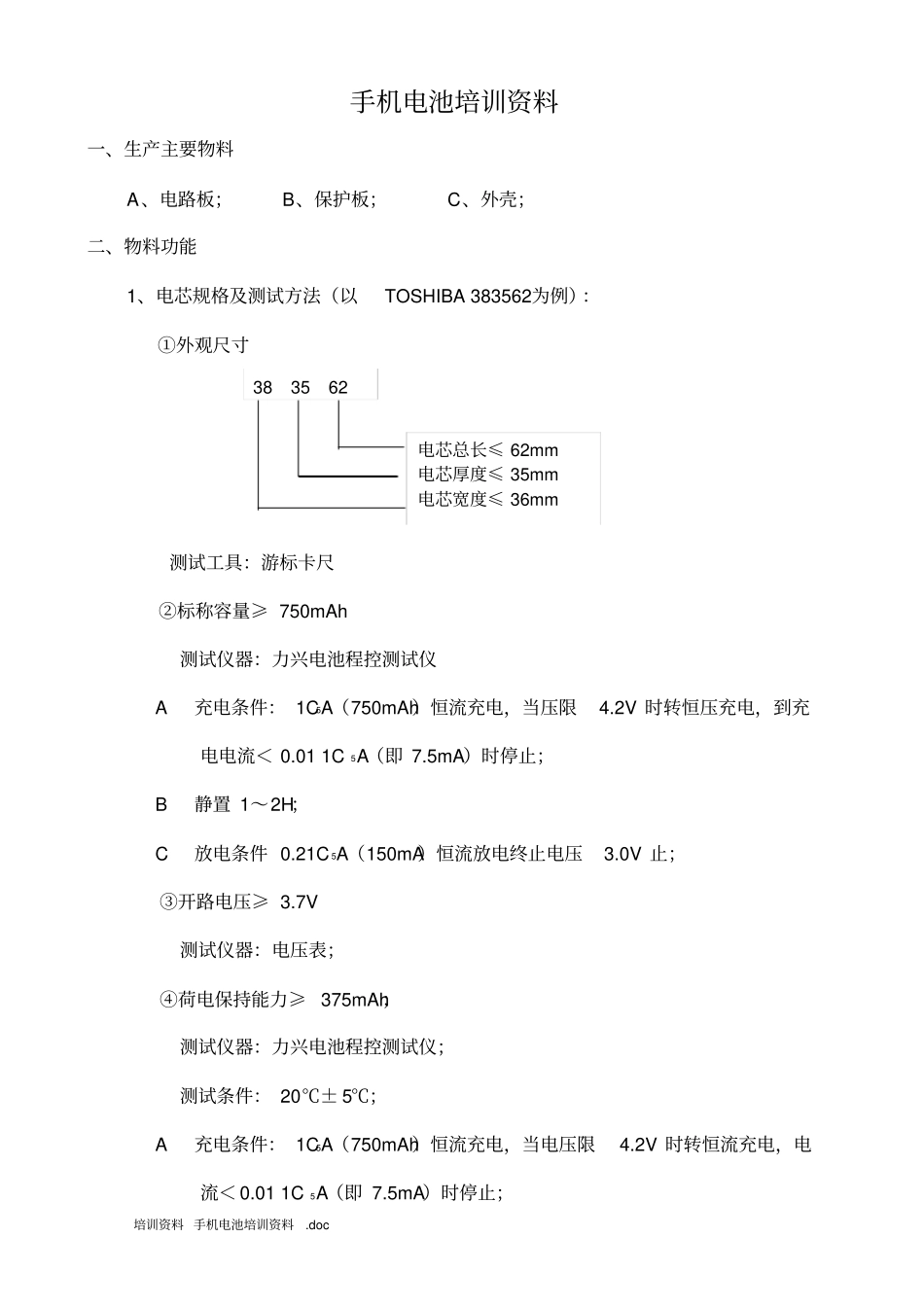

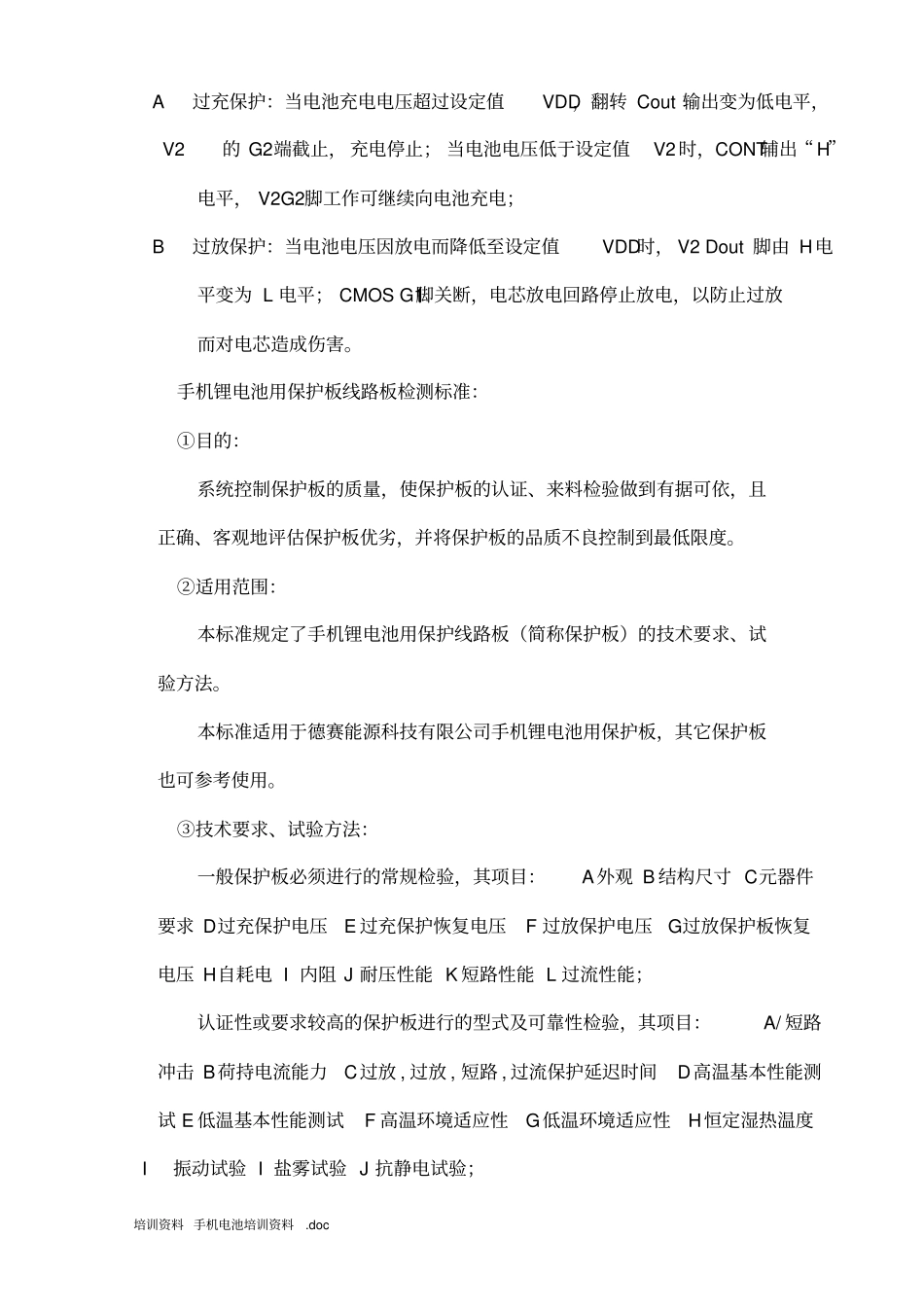

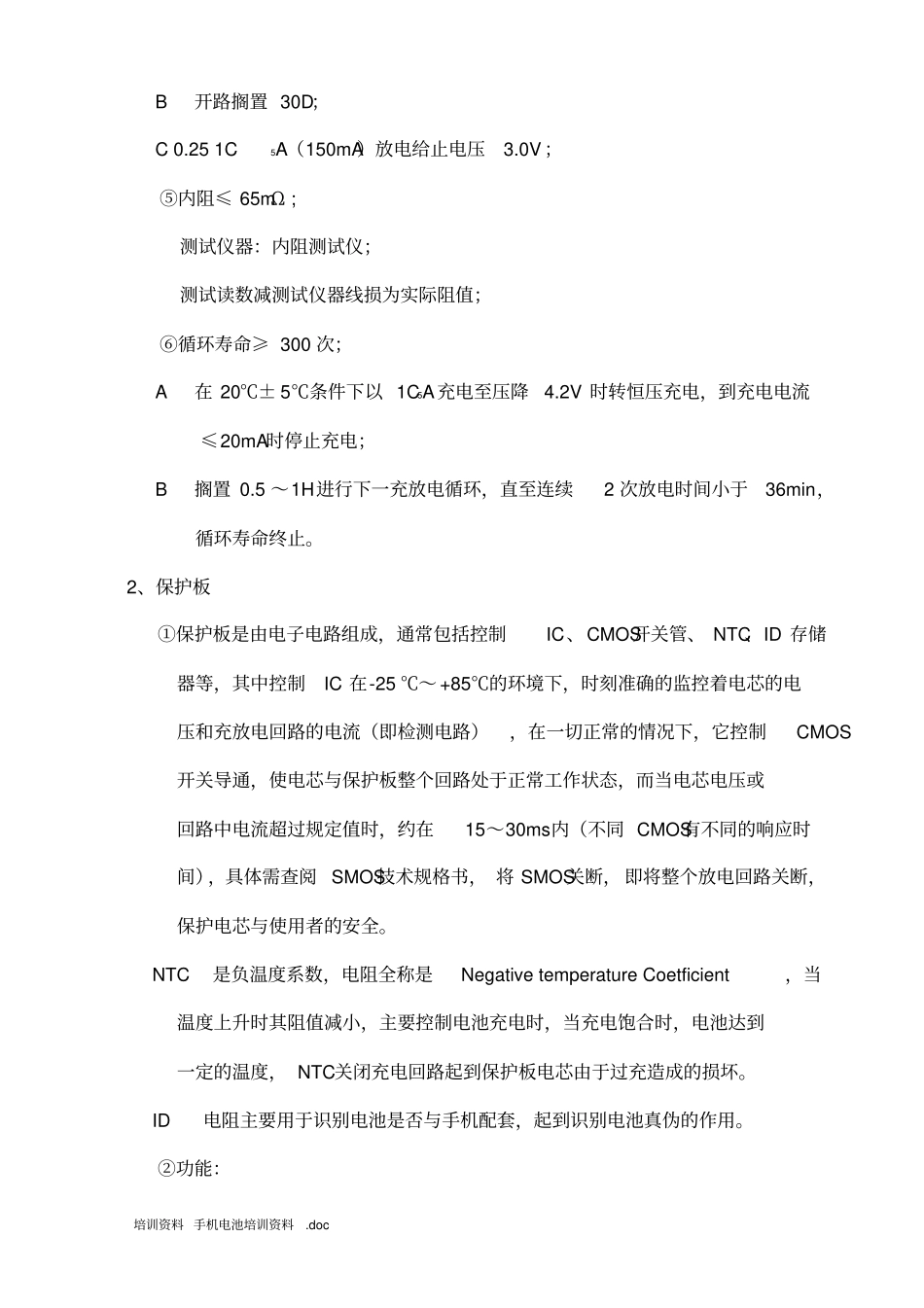

培训资料 手机电池培训资料.doc 手机电池培训资料一、生产主要物料A、电路板；B、保护板；C、外壳；二、物料功能1、电芯规格及测试方法（以TOSHIBA 383562为例）：①外观尺寸测试工具：游标卡尺②标称容量≥ 750mAh 测试仪器：力兴电池程控测试仪 A充电条件： 1C5A（750mAh）恒流充电，当压限4.2V 时转恒压充电，到充电电流＜ 0.01 1C 5A（即 7.5mA）时停止； B静置 1～2H； C放电条件 0.21C 5A（150mA）恒流放电终止电压3.0V 止；③开路电压≥ 3.7V 测试仪器：电压表；④荷电保持能力≥ 375mAh；测试仪器：力兴电池程控测试仪；测试条件： 20℃± 5℃； A充电条件： 1C5A（750mAh）恒流充电，当电压限4.2V 时转恒流充电，电流＜ 0.01 1C 5A（即 7.5mA）时停止；电芯总长≤ 62mm 电芯厚度≤ 35mm 电芯宽度≤ 36mm38 35 62培训资料 手机电池培训资料.doc B开路搁置 30D； C 0.25 1C5A（150mA）放电给止电压3.0V ；⑤内阻≤ 65mΩ ; 测试仪器：内阻测试仪；测试读数减测试仪器线损为实际阻值；⑥循环寿命≥ 300 次； A在 20℃± 5℃条件下以 1C5A充电至压降4.2V 时转恒压充电，到充电电流≤20mA时停止充电； B搁置 0.5 ～1H进行下一充放电循环，直至连续2 次放电时间小于36min，循环寿命终止。2、保护板①保护板是由电子电路组成，通常包括控制IC、CMOS开关管、 NTC、ID 存储器等，其中控制IC 在-25 ℃～ +85℃的环境下，时刻准确的监控着电芯的电压和充放电回路的电流（即检测电路），在一切正常的情况下，它控制CMOS 开关导通，使电芯与保护板整个回路处于正常工作状态，而当电芯电压或回路中电流超过规定值时，约在15～30ms内（不同 CMOS有不同的响应时间），具体需查阅 SMOS技术规格书， 将 SMOS关断， 即将整个放电回路关断，保护电芯与使用者的安全。 NTC是负温度系数，电阻全称是Negative temperature Coetficient，当温度上升时其阻值减小，主要控制电池充电时，当充电饱合时，电池达到一定的温度， NTC关闭充电回路起到保护板电芯由于过充造成的损坏。 ID电阻主要用于识别电池是否与手机配套，起到识别电池真伪的作用。②功能：培训资料 手机电池培训资料.doc A过充保护：当电池充电电压超过设定值VDD，翻转 Cout 输出变为低电平， V2的 G2端截止， 充电停止； 当电池电压低于设定值V2时，CONT辅出“ H”电平， V2G2脚工作可继续向电池充电； B过放...
