电控器件培训课件VIP免费

电控器件培训课件_第1页
1/21
电控器件培训课件_第2页
2/21
电控器件培训课件_第3页
3/21

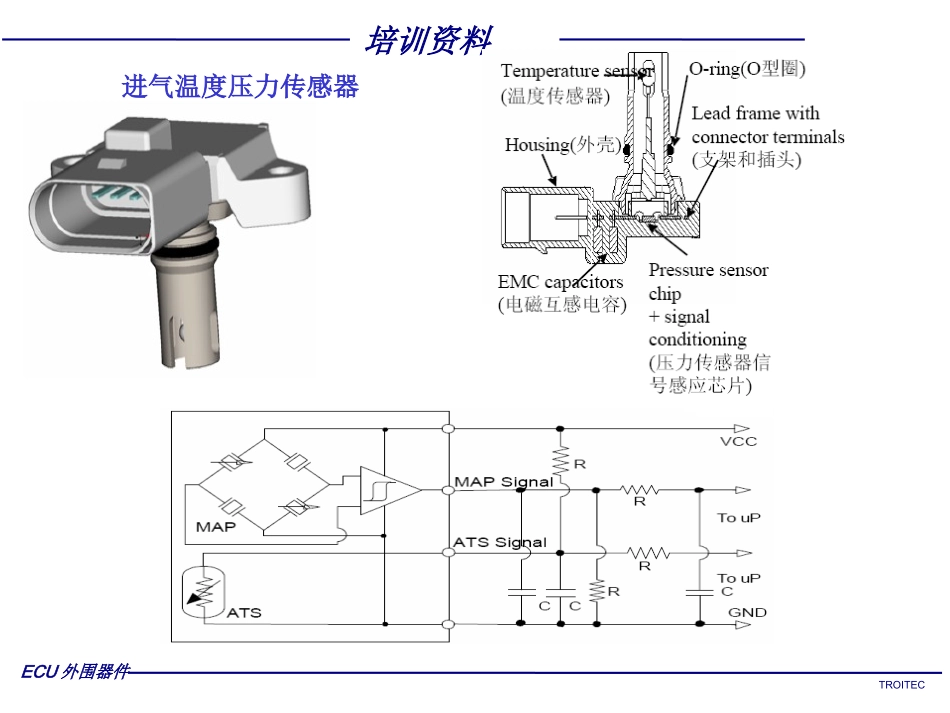

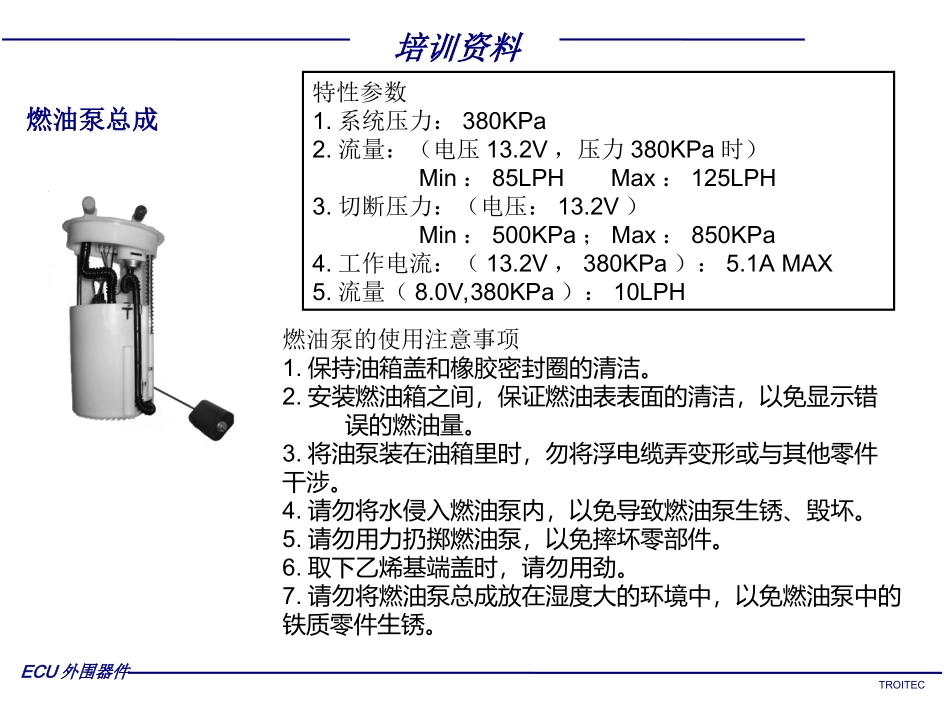

培训资料电控系统外围器件介绍TROITEC培训资料ECU外围器件TROITEC燃油泵总成特性参数1.系统压力:380KPa2.流量:(电压13.2V,压力380KPa时)Min:85LPHMax:125LPH3.切断压力:(电压:13.2V)Min:500KPa;Max:850KPa4.工作电流:(13.2V,380KPa):5.1AMAX5.流量(8.0V,380KPa):10LPH燃油泵的使用注意事项1.保持油箱盖和橡胶密封圈的清洁。2.安装燃油箱之间,保证燃油表表面的清洁,以免显示错误的燃油量。3.将油泵装在油箱里时,勿将浮电缆弄变形或与其他零件干涉。4.请勿将水侵入燃油泵内,以免导致燃油泵生锈、毁坏。5.请勿用力扔掷燃油泵,以免摔坏零部件。6.取下乙烯基端盖时,请勿用劲。7.请勿将燃油泵总成放在湿度大的环境中,以免燃油泵中的铁质零件生锈。培训资料ECU外围器件TROITEC进气温度压力传感器培训资料ECU外围器件TROITEC进气温度压力传感器(TMAP)性能参数1.压力范围:0.1~1.2bar2.输入电压:5.0V3.信号输出:0~5V比率矩阵4.准确度:±1.2%FS(10~80℃)5.反应时间:<2ms6.工作温度范围:-40℃~125℃TMAP的使用注意事项:1.请勿扔掷,打击TMAP,以免损坏传感器组件。2.请勿用油等流体以及指印污染传感器电缆终端。3.安装前保持传感器安装座孔的清洁。4.传感器连接好后,不要给电缆线施加拉力。5.确保M6螺栓的拧紧力矩不要超过0.8kgf.m~1.0kgf.m,勿用空气冲击式扳手拧紧螺栓。6.轻轻地将TMAP安装到进气歧管内,以免损坏O型密封圈。用已坏的O型密封圈密封TMAP,会导致进气歧管漏气,影响EMS的正常工作。7.在室温和正常湿度下保存TMAP,不要放在阳光下照射。培训资料ECU外围器件TROITEC氧传感器性能参数1.加热棒的常温阻值:3.3ohm2.输出电压:0~1000mV3.加热棒控制电压:11~16V4.工作温度:<950℃5.双保护管6.YG—Element7.G-coat:anti-poisingcoating。培训资料ECU外围器件氧传感器使用注意事项1.存储传感器安装之前需用NTK包装,否则传感器可能会因吸水、生锈或机械冲击而损坏。2.开封打开包装后,请勿将传感器置入潮湿油雾的环境里,并且需在4周内装入机器内,剩余的传感器需置入干燥的包装内。3.取出从干燥的包装内取出传感器时,小心拿取以免掉落损坏传感器。4.跌落和打击请勿在操作台架上跌落和打击传感器(会导致传感器主体的变形和加热器的破裂)5.导线拉力过大的拉力、拧力和弯曲会导致导线的损坏(导致导线的断裂和绝缘层的破裂)。6.转矩扳手用转矩扳手拧紧传感器(NTK推荐安装转矩为:34.3~44.1Nm)。勿用冲击式扳手,以免导致传感器主体的变形和加热器的损坏。7.安装安装传感器在歧管上时,请勿仅用导线或者连接插针连接。这样会导致导线拧在一起,并可能会使导线断裂、绝缘层损坏。8.连接器安装连接器本身可能会损坏,因此要正确的连接连接器,并密封好。TROITEC培训资料ECU外围器件TROITEC节气门体总成性能参数1.ISA工作电压:7~12V;两个工作线圈:步进驱动2.TPS输入电压:0~5V;输出电压:0.4~4.7V3.工作温度范围:-40℃~125℃培训资料ECU外围器件TROITEC节气门体总成节气门体总成的使用注意事项1.将节气门体总成安装到歧管上时,安装排气管时才能将塑料盖拿掉。2.不要调整怠速调整螺钉,以免影响怠速控制质量。3.请勿用力扭曲、弯曲水管,以免导致管子破裂漏水。4.不要在工作台、墙、地面上跌落或打击组件,以免摔坏TPS传感器或者怠速控制阀。5.请勿拆装TPS,以防损坏整个系统。培训资料ECU外围器件TROITEC油轨总成油轨总成使用注意事项1.安装带有喷油器的总成时,保持管道的清洁,管道内严禁有一些粒状等杂物。2.连接油轨组件时,需用干净的空气吹通油轨管道,确保管道的畅通。3.不要在工作台、墙、地面上跌落或打击组件,以免喷油器油嘴和油管进/出口管道的变形。4.安装喷油器前清洗安装孔。5.为防止损坏喷油器的密封圈,应轻轻的将油轨安装到缸盖上。使用损坏的喷油器密封圈,会导致进气歧管漏气,影响ECU正常工作。6.保持喷油器孔和连接管进/出油口的清洁,避免碎屑导致漏油。培训资料ECU外围器件TROITEC点火线圈培训资料ECU外围器件TROITEC点火线圈特性参数1.线圈常数初级线圈阻抗:0.81ohm;次级线圈阻抗:10.5k...
