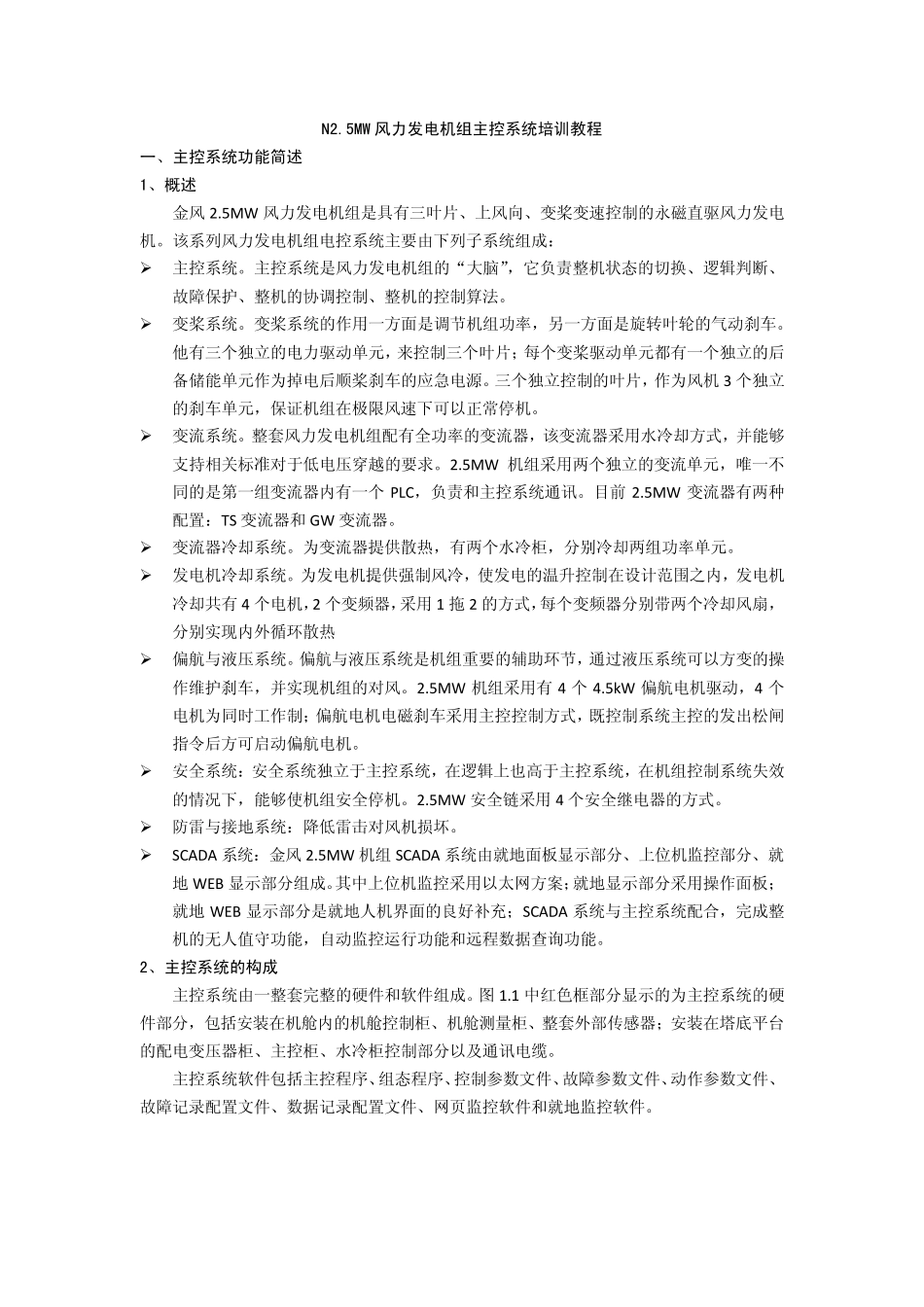

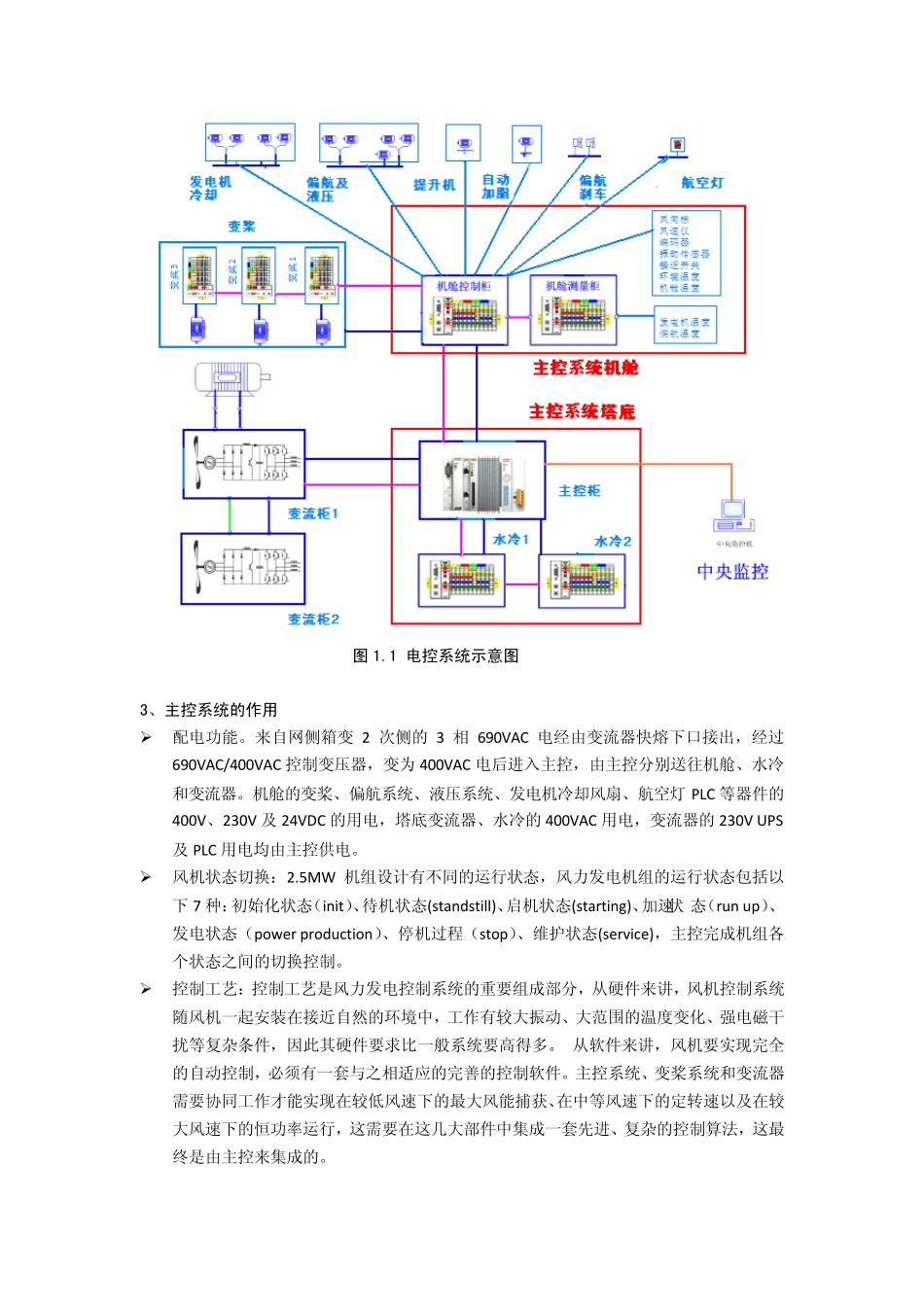

N2.5MW 风力发电机组主控系统培训教程 一、主控系统功能简述 1、概述 金风2.5MW 风力发电机组是具有三叶片、上风向、变桨变速控制的永磁直驱风力发电机。该系列风力发电机组电控系统主要由下列子系统组成：  主控系统。主控系统是风力发电机组的“大脑”，它负责整机状态的切换、逻辑判断、故障保护、整机的协调控制、整机的控制算法。  变桨系统。变桨系统的作用一方面是调节机组功率，另一方面是旋转叶轮的气动刹车。他有三个独立的电力驱动单元，来控制三个叶片；每个变桨驱动单元都有一个独立的后备储能单元作为掉电后顺桨刹车的应急电源。三个独立控制的叶片，作为风机3 个独立的刹车单元，保证机组在极限风速下可以正常停机。  变流系统。整套风力发电机组配有全功率的变流器，该变流器采用水冷却方式，并能够支持相关标准对于低电压穿越的要求。2.5MW 机组采用两个独立的变流单元，唯一不同的是第一组变流器内有一个 PLC，负责和主控系统通讯。目前 2.5MW 变流器有两种配置：TS 变流器和 GW 变流器。  变流器冷却系统。为变流器提供散热，有两个水冷柜，分别冷却两组功率单元。  发电机冷却系统。为发电机提供强制风冷，使发电的温升控制在设计范围之内，发电机冷却共有4 个电机，2 个变频器，采用 1 拖 2 的方式，每个变频器分别带两个冷却风扇，分别实现内外循环散热  偏航与液压系统。偏航与液压系统是机组重要的辅助环节，通过液压系统可以方变的操作维护刹车，并实现机组的对风。2.5MW 机组采用有4 个 4.5kW 偏航电机驱动，4 个电机为同时工作制；偏航电机电磁刹车采用主控控制方式，既控制系统主控的发出松闸指令后方可启动偏航电机。  安全系统：安全系统独立于主控系统，在逻辑上也高于主控系统，在机组控制系统失效的情况下，能够使机组安全停机。2.5MW 安全链采用 4 个安全继电器的方式。  防雷与接地系统：降低雷击对风机损坏。  SCADA 系统：金风2.5MW 机组SCADA 系统由就地面板显示部分、上位机监控部分、就地 WEB 显示部分组成。其中上位机监控采用以太网方案；就地显示部分采用操作面板；就地 WEB 显示部分是就地人机界面的良好补充；SCADA 系统与主控系统配合，完成整机的无人值守功能，自动监控运行功能和远程数据查询功能。 2、主控系统的构成 主控系统由一整套完整的硬件和软件组成。图 1.1 中红色框部分显示的为主控系统的硬件部分，包括...
