房屋结构施工图VIP免费

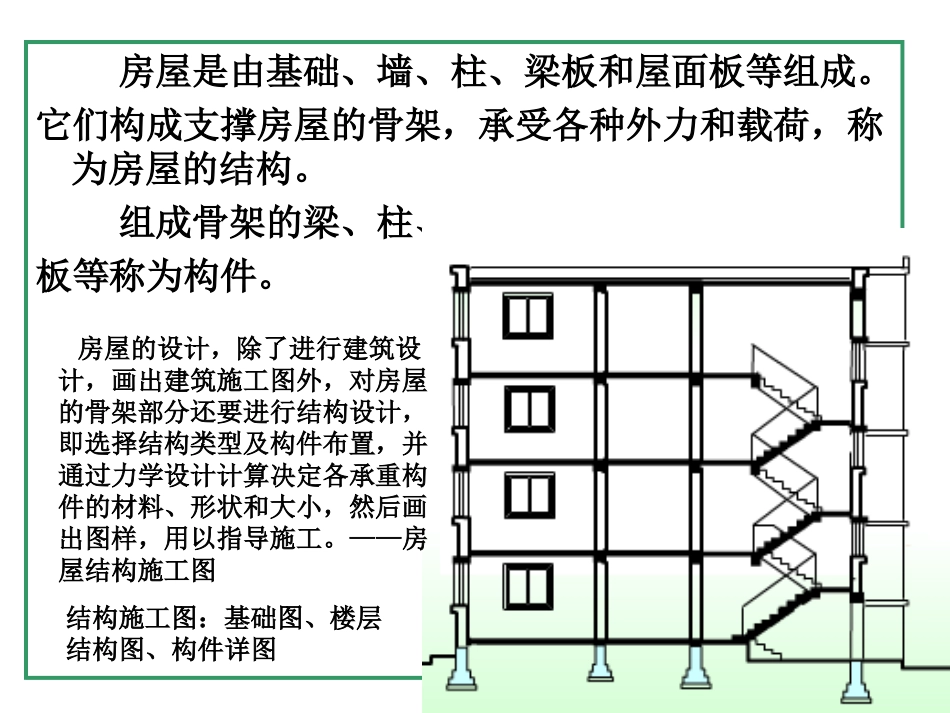

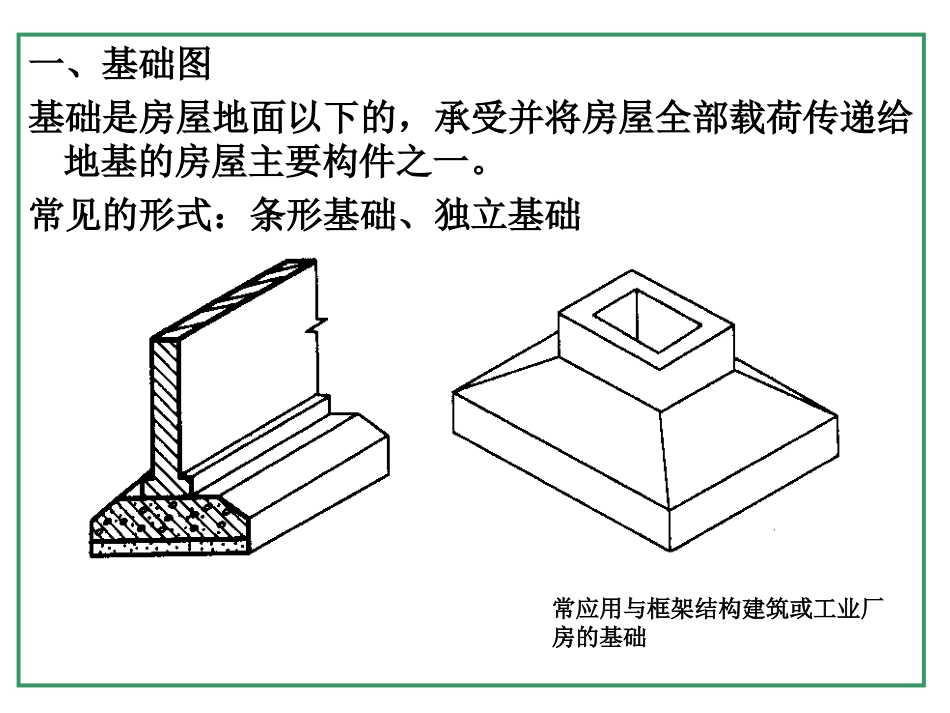

房屋结构施工图房屋是由基础、墙、柱、梁板和屋面板等组成。它们构成支撑房屋的骨架，承受各种外力和载荷，称为房屋的结构。组成骨架的梁、柱、板等称为构件。房屋的设计，除了进行建筑设计，画出建筑施工图外，对房屋的骨架部分还要进行结构设计，即选择结构类型及构件布置，并通过力学设计计算决定各承重构件的材料、形状和大小，然后画出图样，用以指导施工。——房屋结构施工图结构施工图：基础图、楼层结构图、构件详图一、基础图基础是房屋地面以下的，承受并将房屋全部载荷传递给地基的房屋主要构件之一。常见的形式：条形基础、独立基础常应用与框架结构建筑或工业厂房的基础基础的作用是承受房屋的全部载荷，并将重量传递给地基。地基是基础底下天然的或经过加固的土层。基坑是为基础施工而开挖的土坑，坑底就是基础的底面。基础墙——埋入地下的墙大放脚——基础墙与垫层之间做成阶梯形的砌体。防潮层——基础墙上防止地下水对墙体侵蚀的一层防潮材料，一般做在距室内地面以下60mm处。根据基础所用的材料不同，基础分为砖基础、混凝土基础和钢筋混凝土基础等。基础图：基础平面图和基础断面图，是房屋施工放线、开挖基坑和砌筑基础的依据。（一）基础平面图假想用一个水平面沿房屋的室内地面与基础之间进行剖切，移去上面部分后画的水平投影，是表明基础平面布置的图样。基础平面图1：100•2、基础平面图的图示内容和要求•在基础平面图中，只画出基础墙、柱及基础底面的轮廓线，基础的细部轮廓(如大放脚)可省略不画。•凡被剖切到的基础墙、柱轮廓线，应画成粗实线，基础底面的轮廓线应画成中实线。•基础平面图中采用的比例及材料图例与建筑平面图相同•基础平面图应注出与建筑平面图相一致的定位轴线编号和轴线尺寸•当基础墙上留有管洞时，应用虚线表示其位置，具体做法及尺寸另用详图表示•当基础中设基础梁和地圈梁时，用粗单点长划线表示其中心线的位置•3、基础平面图的尺寸标注•基础平面图的尺寸标注分内部尺寸和外部尺寸两部分。•外部尺寸只标注定位轴线的间距和总尺寸。•内部尺寸应标注各道墙的厚度、柱的断面尺寸和基础底面的宽度等。•平面图中的轴线编号、轴线尺寸均应与建筑平面图相吻合。基础平面图示的内容与特点1、比例——常用的比例为1：100或1：2002、图线：剖到的墙与柱的轮廓用粗实线，用细实线表示基础的轮廓，一般不画大放脚的水平投影。3、基础平面图上须用剖切线标出断面图的位置，凡是基础断面有变化的地方都应画出基础断面详图。基础平面图的轴线编号与房屋建筑平面图要一致（二）基础断面详图对每一种不同的基础，都应画出它的详图，断面详图的编号与基础平面图上标注的剖切线编号要一致。基础断面详图常用的比例为1：20基础断面中还应标明各部分（如基础墙、大放脚、基础、垫层等）的详细尺寸及基础底面、室内标高等•5、基础详图的主要内容•图名、比例•轴线及其编号•基础断面形状、大小、材料以及配筋•基础断面的详细尺寸和室内外地面标高及基础底面的标高•防潮层的位置和做法•施工说明等图4.7柱基础详图•楼层结构平面图是假想用一个水平的剖切平面沿楼板面将房屋剖开后所作的楼层水平投影。•它是用来表示每层的梁、板、柱、墙等承重构件的平面布置，说明各构件在房屋中的位置，以及它们之间的构造关系，是现场安装或制作构件的施工依据。一、楼层结构平面图1、楼层结构平面图的形成•2、图示内容和要求•(1)对于多层建筑，一般应分层绘制楼层结构平面图。但如各层构件的类型、大小、数量、布置相同时，可只画出标准层的楼层结构平面图。•(2)如平面对称，可采用对称画法，一半画屋顶结构平面图，另一半画楼层结构平面图。楼梯间和电梯间因另有详图，可在平面图上用相交对角线表示。•(3)当铺设预制楼板时，可用细实线分块画出板的铺设方向。•(4)当现浇板配筋简单时，直接在结构平面图中表明钢筋的弯曲及配置情况，注明编号、规格、直径、间距。当配筋复杂或不便表示时，用对角线表示现浇板的范围，另画详图。•(5)梁一般用单点粗点划线表示其中心位置，并注明梁的代号，•(6)圈梁、门窗过梁等应编号注出，若结构平面图中不...
