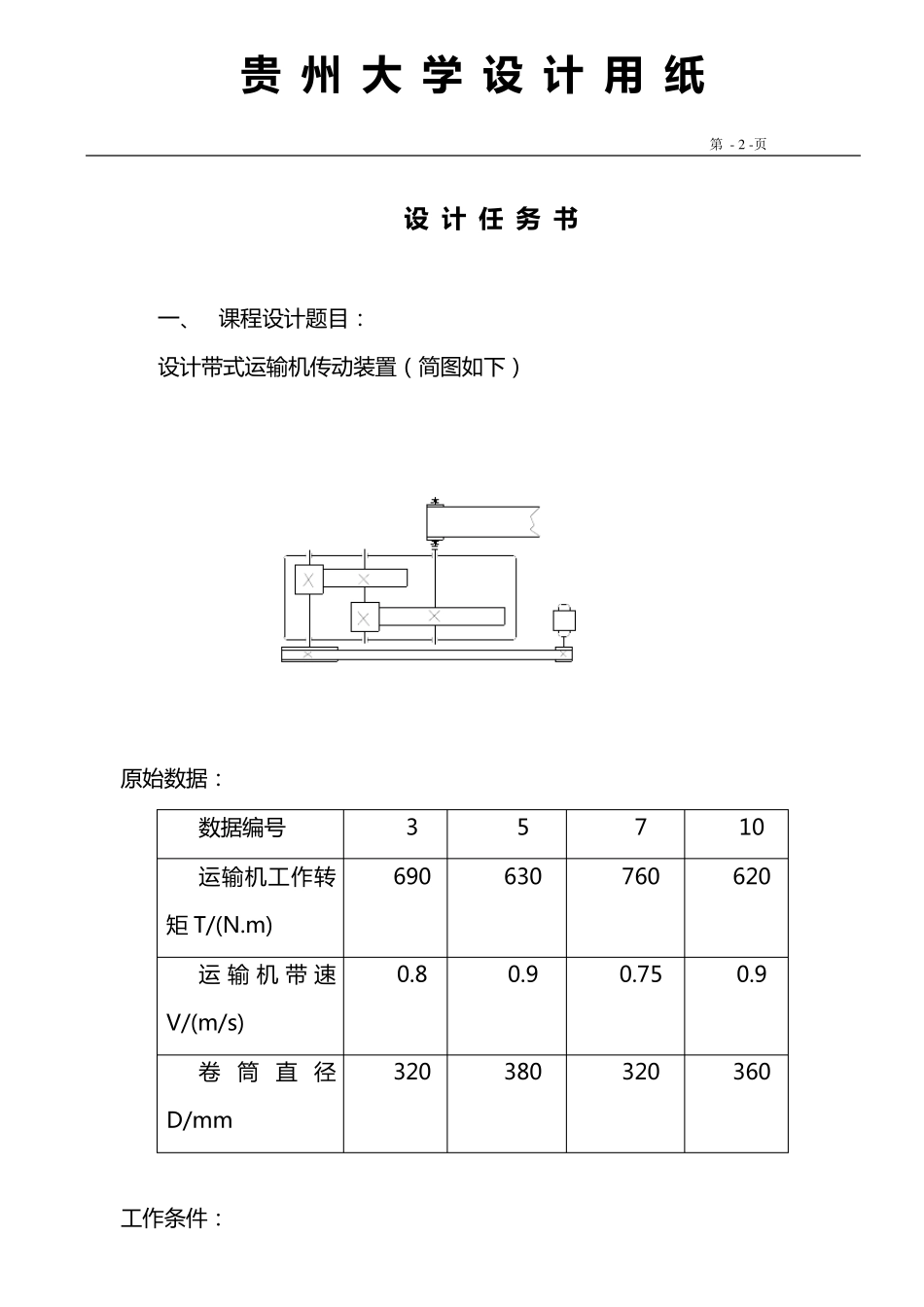

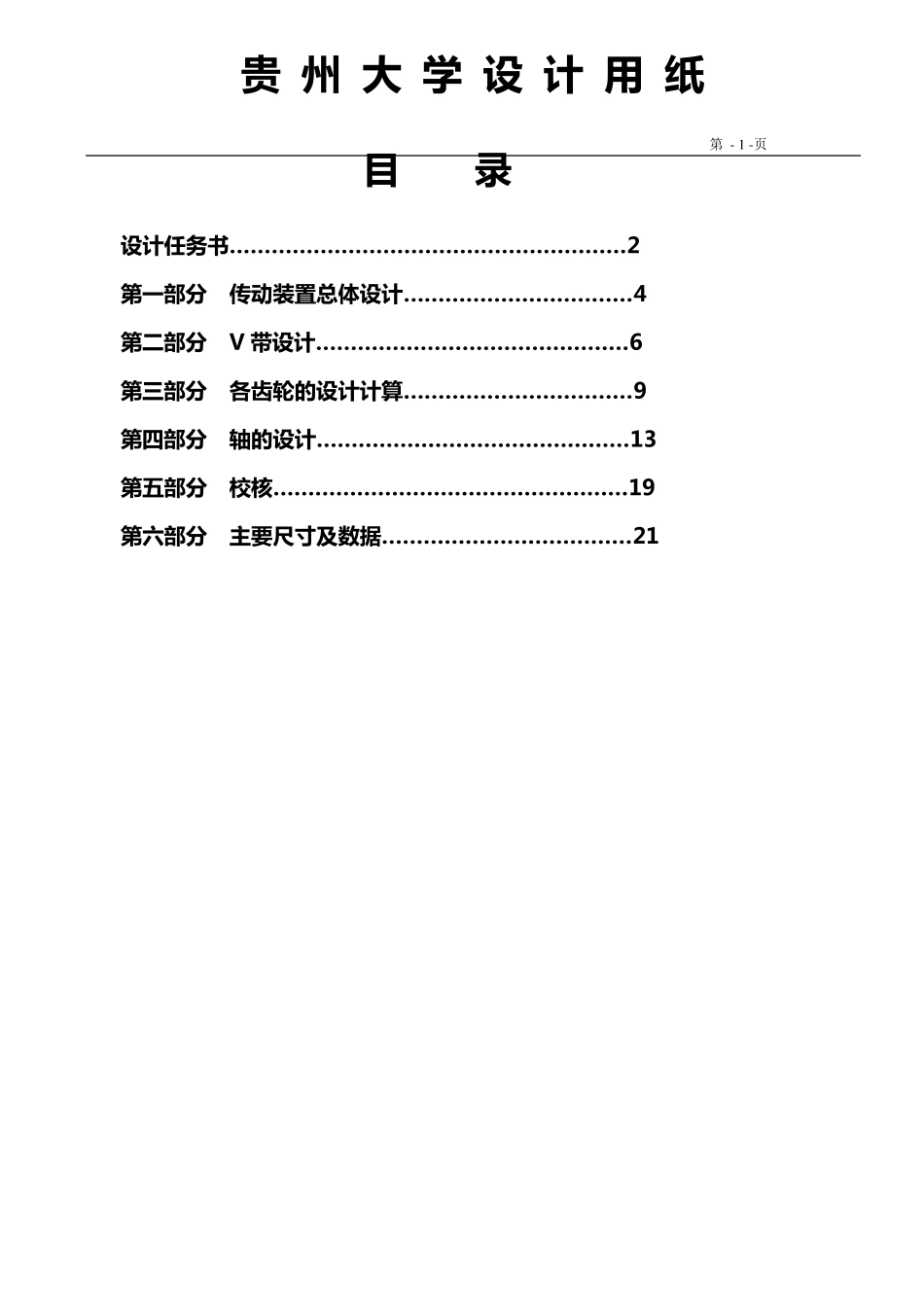

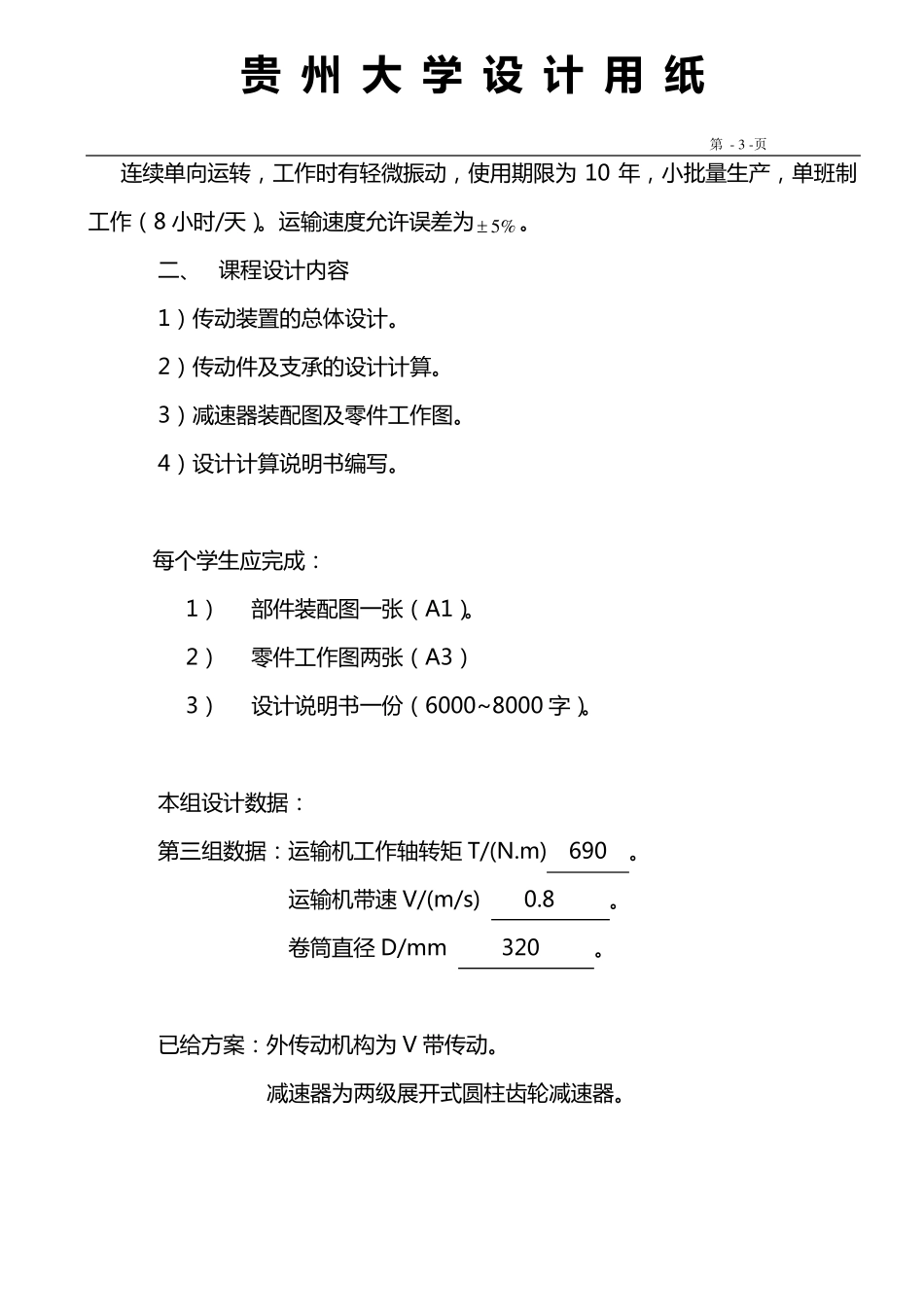

贵 州 大 学 设 计 用 纸 第 - 1 -页 目 录 设 计 任 务 书 …………………………………………………2 第 一部分 传动装置总体设 计 ……………………………4 第 二部分 V 带设 计 ………………………………………6 第 三部分 各齿轮的设 计 计 算……………………………9 第 四部分 轴的设 计 ………………………………………13 第 五部分 校核……………………………………………19 第 六部分 主要尺寸及数据………………………………21 贵 州 大 学 设 计 用 纸 第 - 2 -页 设 计 任 务 书 一 、 课程设计题目： 设计带式运输机传动装置（简图如下） 原始数据： 数据编号 3 5 7 10 运输机工作转矩 T/(N.m) 690 630 760 620 运 输 机 带 速V/(m/s) 0.8 0.9 0.75 0.9 卷 筒 直 径D/mm 320 380 320 360 工作条件： 贵 州 大 学 设 计 用 纸 第 - 3 -页 连 续 单 向 运 转 ， 工 作 时 有 轻 微 振 动 ， 使 用 期 限 为10 年 ， 小 批 量 生 产 ， 单 班 制工 作 （ 8 小 时 /天 ）。 运 输 速 度 允 许 误 差 为%5。 二 、 课程设计内容 1） 传动 装置的总体设计。 2） 传动 件及支承的设计计算。 3） 减速 器装配图及零件工 作 图。 4） 设计计算说明书编写。 每个学生 应完成： 1） 部件装配图一张（ A1）。 2） 零件工 作 图两张（ A3） 3） 设计说明书一份（ 6000~8000 字）。 本组设计数据： 第三组数据：运 输 机工 作 轴转 矩 T/(N.m) 690 。 运 输 机带速 V/(m/s) 0.8 。 卷筒直径 D/mm 320 。 已给方案：外传动 机构为 V 带传动 。 减速 器为 两级展开式圆柱齿轮减速 器。 贵 州 大 学 设 计 用 纸 第 - 4 -页 第 一部分 传动装置总体设 计 一 、 传动方案（已给定） 1） 外传动为 V 带传动。 2） 减速器为两级展开式圆柱齿轮减速器。 3） 方案简图如下： 二、该方案的优缺点： 该工作机有轻微振动，由于 V 带有缓冲吸振能力，采用 V 带传动能减小振动带来的影响，并且该工作机属于小功率、载荷变化不大，可以采用 V 带这种简单的结构，并且价格便宜，标准化程度高，大幅降低了成本。减速器部分两级展开式圆柱齿轮减速，这是两级减速器中应用最广泛的一 种。齿轮...
