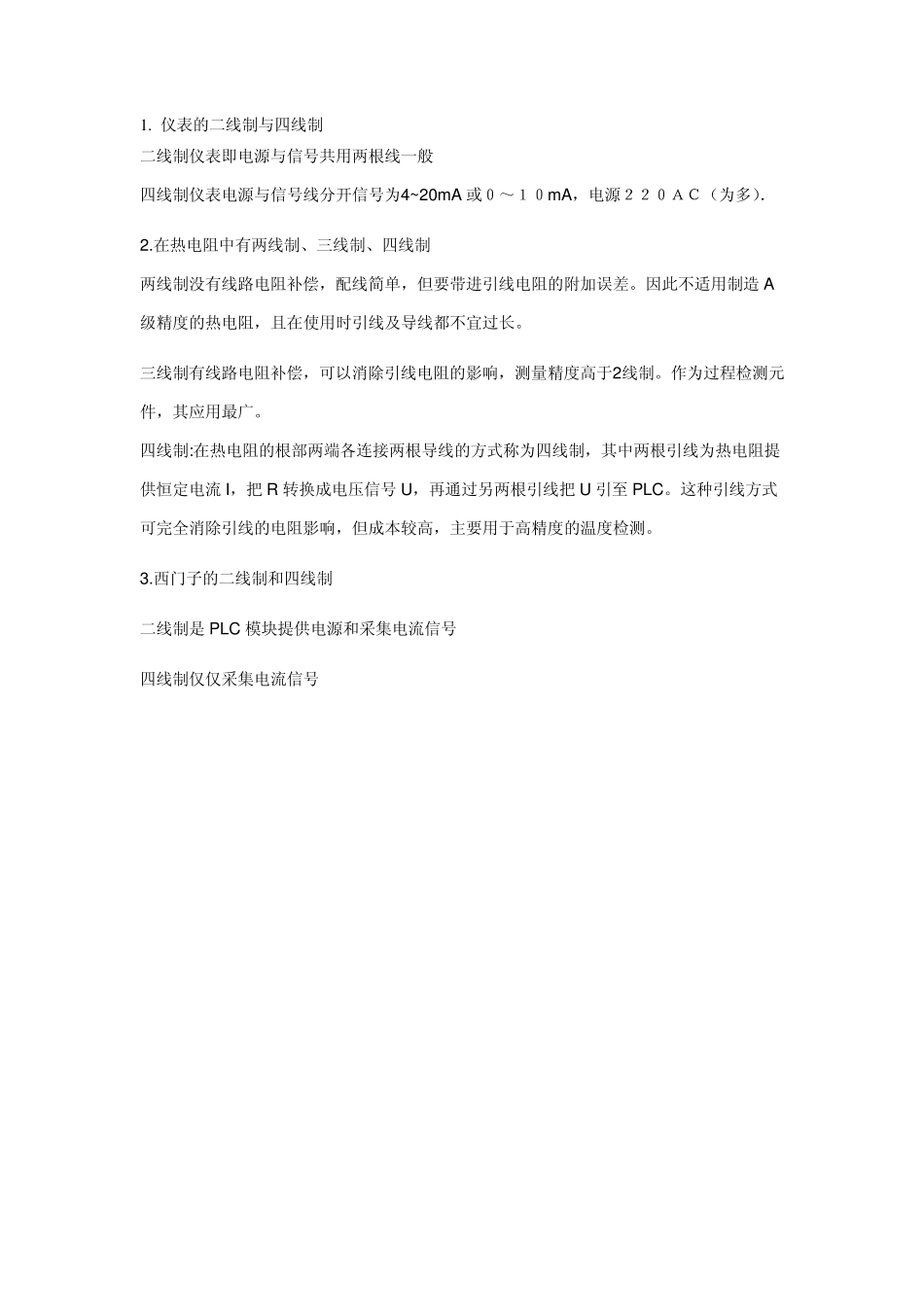

1 . 仪表的二线制与四线制 二线制仪表即电源与信号共用两根线一般 四线制仪表电源与信号线分开信号为4~20mA 或０～１０mA，电源２２０ＡＣ（为多）． 2.在热电阻中有两线制、三线制、四线制 两线制没有线路电阻补偿，配线简单，但要带进引线电阻的附加误差。因此不适用制造 A级精度的热电阻，且在使用时引线及导线都不宜过长。 三线制有线路电阻补偿，可以消除引线电阻的影响，测量精度高于2线制。作为过程检测元件，其应用最广。 四线制:在热电阻的根部两端各连接两根导线的方式称为四线制，其中两根引线为热电阻提供恒定电流 I，把 R 转换成电压信号U，再通过另两根引线把 U 引至 PLC。这种引线方式可完全消除引线的电阻影响，但成本较高，主要用于高精度的温度检测。 3.西门子的二线制和四线制 二线制是 PLC 模块提供电源和采集电流信号 四线制仅仅采集电流信号 传感器的结构： 两线制： 传感器电阻变化值与连接导线电阻值共同构成传感器的输出值，由于导线电阻带来的附加误差使实际测量值偏高，用于测量精度要求不高的场合，并且导线的长度不宜过长。 三线制： 要求引出的三根导线截面积和长度均相同，测量铂电阻的电路一般是不平衡电桥，铂电阻作为电桥的一个桥臂电阻，将导线一根接到电桥的电源端，其余两根分别接到铂电阻所在的桥臂及与其相邻的桥臂上，当桥路平衡时，导线电阻的变化对测量结果没有任何影响，这样就消除了导线线路电阻带来的测量误差，但是必须为全等臂电桥，否则不可能完全消除导线电阻的影响。采用三线制会大大减小导线电阻带来的附加误差，工业上一般都采用三线制接法。 四线制： 当测量电阻数值很小时，测试线的电阻可能引入明显误差，四线测量用两条附加测试线提供恒定电流，另两条测试线测量未知电阻的电压降，在电压表输入阻抗足够高的条件下，电流几乎不流过电压表，这样就可以精确测量未知电阻上的压降，计算得出电阻值 在桥式电路中，为了减小热电阻阻值随温度变化对支路电流的影响并限制流过热电阻的电流，组成电桥的两个支路的上电阻通常取热电阻阻值的几十倍，其值达到 10-50K（和桥路供电电压有关），下电阻一般和热电阻某温度下阻值相同。测量时取两者的电位差。虽然如此，热电阻阻值随温度变化对支路电流的影响还是会造成输出的非线性，通常需要做一定补偿。 如果直接测量阻值，应该采用恒流源给热电阻供电，热电阻阻值变化时支路电流保持恒定，热电阻压降为线性较好的温度...
