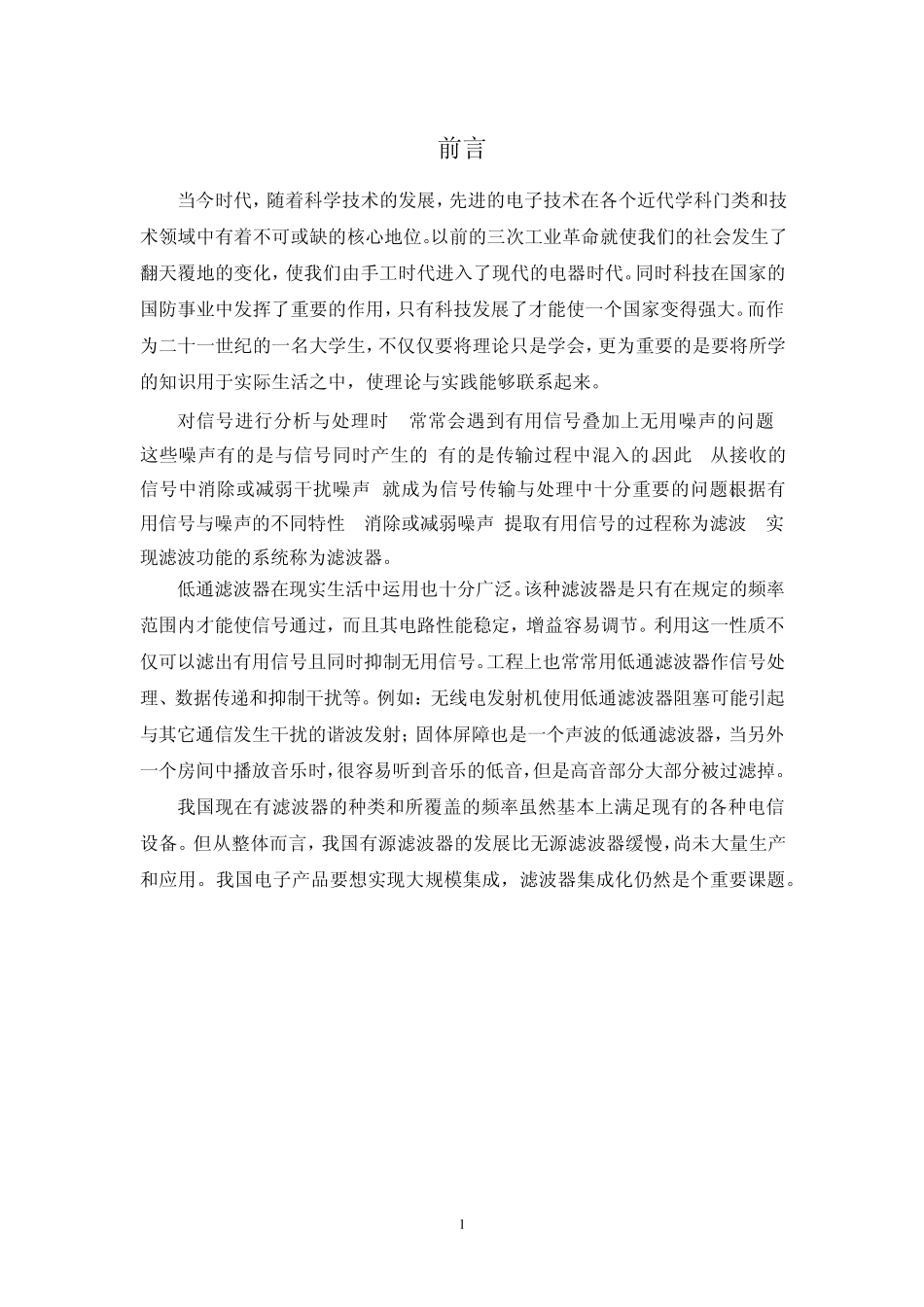

1 前言 当今时代，随着科学技术的发展，先进的电子技术在各个近代学科门类和技术领域中有着不可或缺的核心地位。以前的三次工业革命就使我们的社会发生了翻天覆地的变化，使我们由手工时代进入了现代的电器时代。同时科技在国家的国防事业中发挥了重要的作用，只有科技发展了才能使一个国家变得强大。而作为二十一世纪的一名大学生，不仅仅要将理论只是学会，更为重要的是要将所学的知识用于实际生活之中，使理论与实践能够联系起来。 对信号进行分析与处理时, 常常会遇到有用信号叠加上无用噪声的问题, 这些噪声有的是与信号同时产生的, 有的是传输过程中混入的。因此, 从接收的信号中消除或减弱干扰噪声, 就成为信号传输与处理中十分重要的问题。根据有用信号与噪声的不同特性, 消除或减弱噪声,提取有用信号的过程称为滤波, 实现滤波功能的系统称为滤波器。 低通滤波器在现实生活中运用也十分广泛。该种滤波器是只有在规定的频率范围内才能使信号通过，而且其电路性能稳定，增益容易调节。利用这一性质不仅可以滤出有用信号且同时抑制无用信号。工程上也常常用低通滤波器作信号处理、数据传递和抑制干扰等。例如：无线电发射机使用低通滤波器阻塞可能引起与其它通信发生干扰的谐波发射；固体屏障也是一个声波的低通滤波器，当另外一个房间中播放音乐时，很容易听到音乐的低音，但是高音部分大部分被过滤掉。 我国现在有滤波器的种类和所覆盖的频率虽然基本上满足现有的各种电信设备。但从整体而言，我国有源滤波器的发展比无源滤波器缓慢，尚未大量生产和应用。我国电子产品要想实现大规模集成，滤波器集成化仍然是个重要课题。 2 第一章 设计任务 1 .1 二阶低通滤波器题目要求 a) 设计截止频率f=2kHz的滤波器 b) 输出增益Av=2 c) 要求用压控电压源型、无限增益多路反馈型两种方法 3 第二章 系统组成及工作原理 2.1 系统组成 图 2.1 二阶低通滤波基础电路 二阶低通滤波基础电路如图2.1所示，它由两节RC滤波电路和同相比例放大电路组成，在集成运放输出到集成运放同相输入之间引入一个负反馈，在不同的频段，反馈的极性不相同，当信号频率f＞＞f0时（f0 为截止频率），电路的每级RC 电路的相移趋于-90º，两级RC 电路的移相到-180º，电路的输出电压与输入电压的相位相反，故此时通过电容C 引到集成运放同相端的反馈是负反馈，反馈信号将起着削弱输入信号的作用，使电压放大倍数减小，所以该反馈将使二阶有...
