互换性与技术测量知识点VIP免费

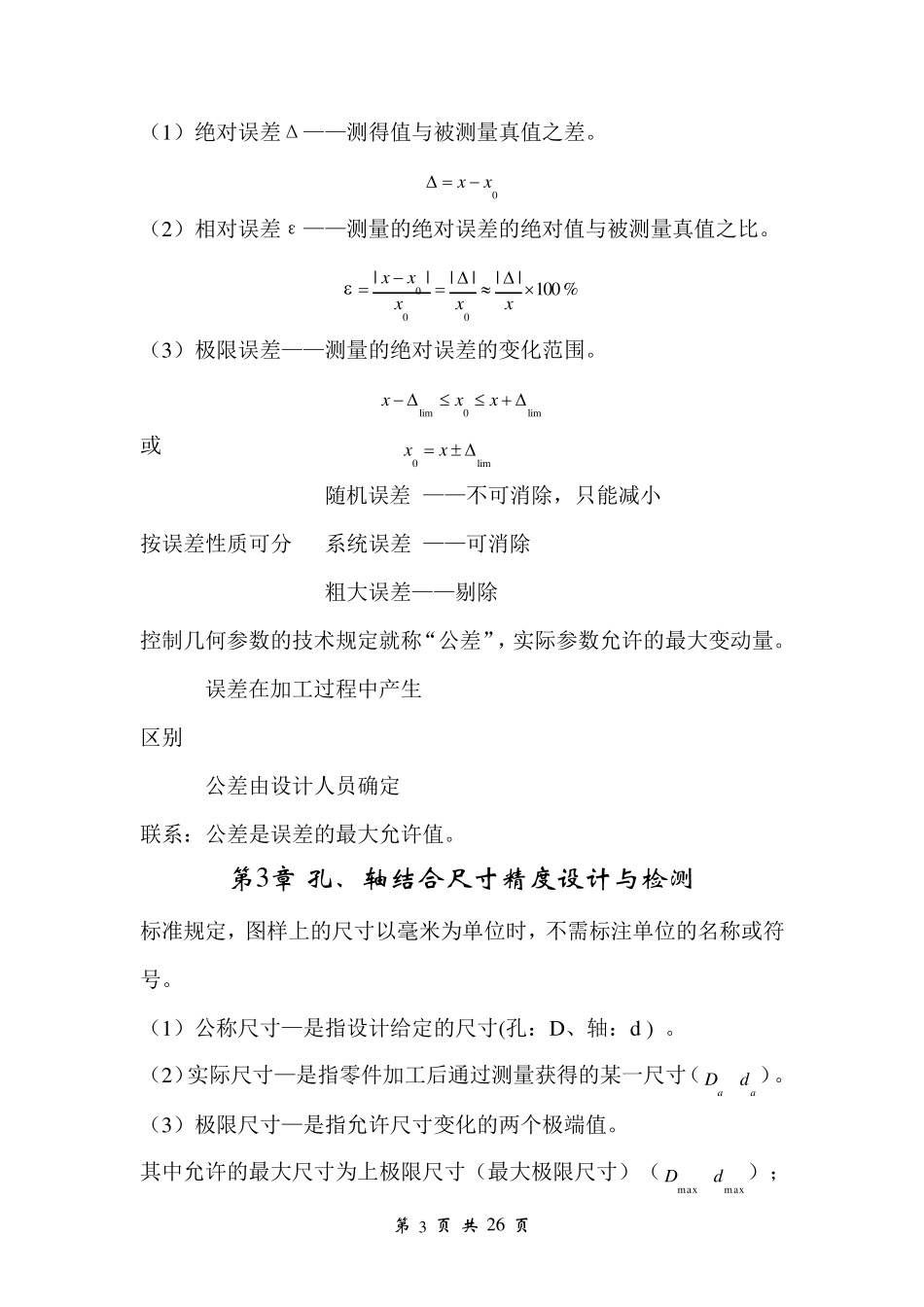

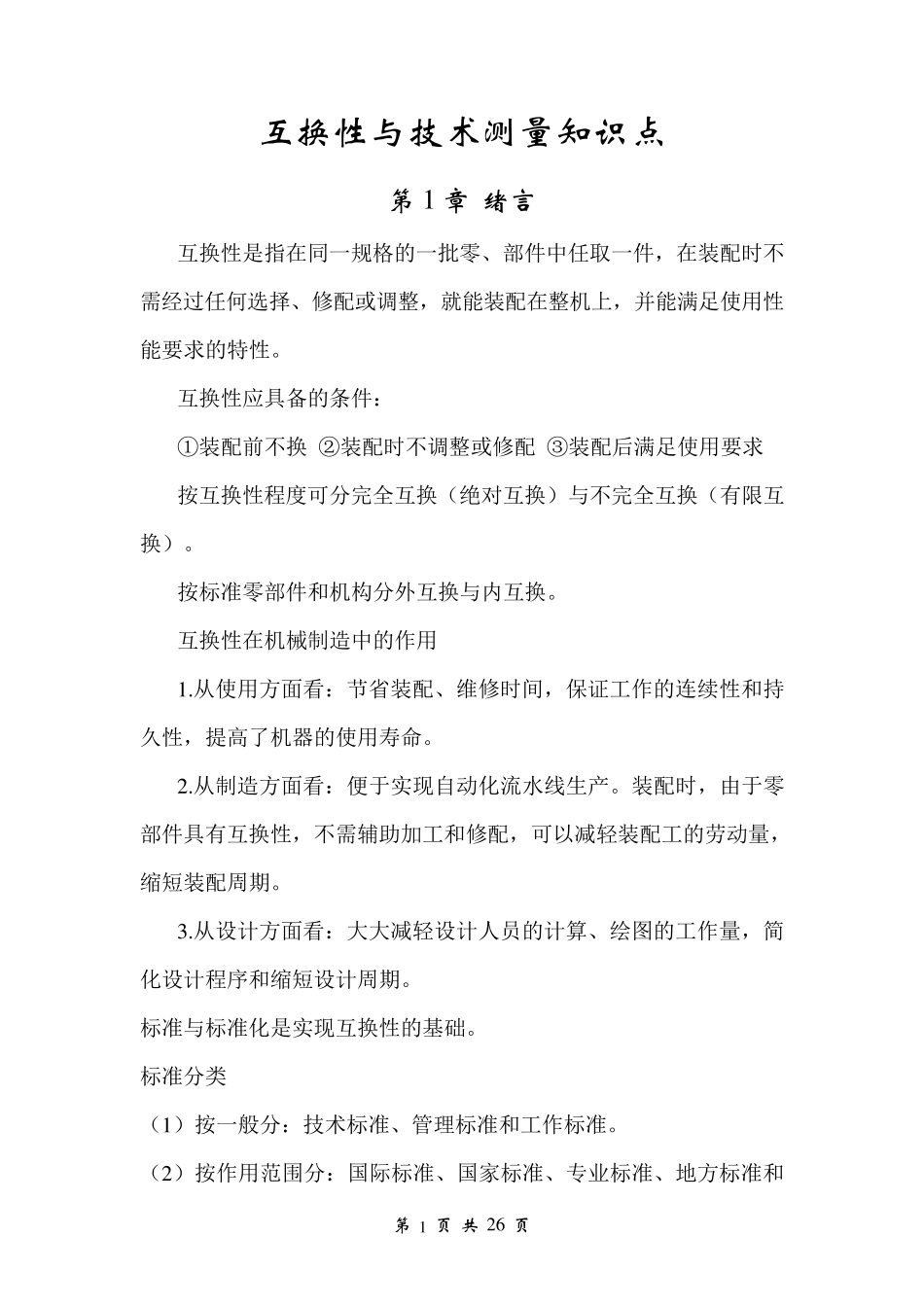

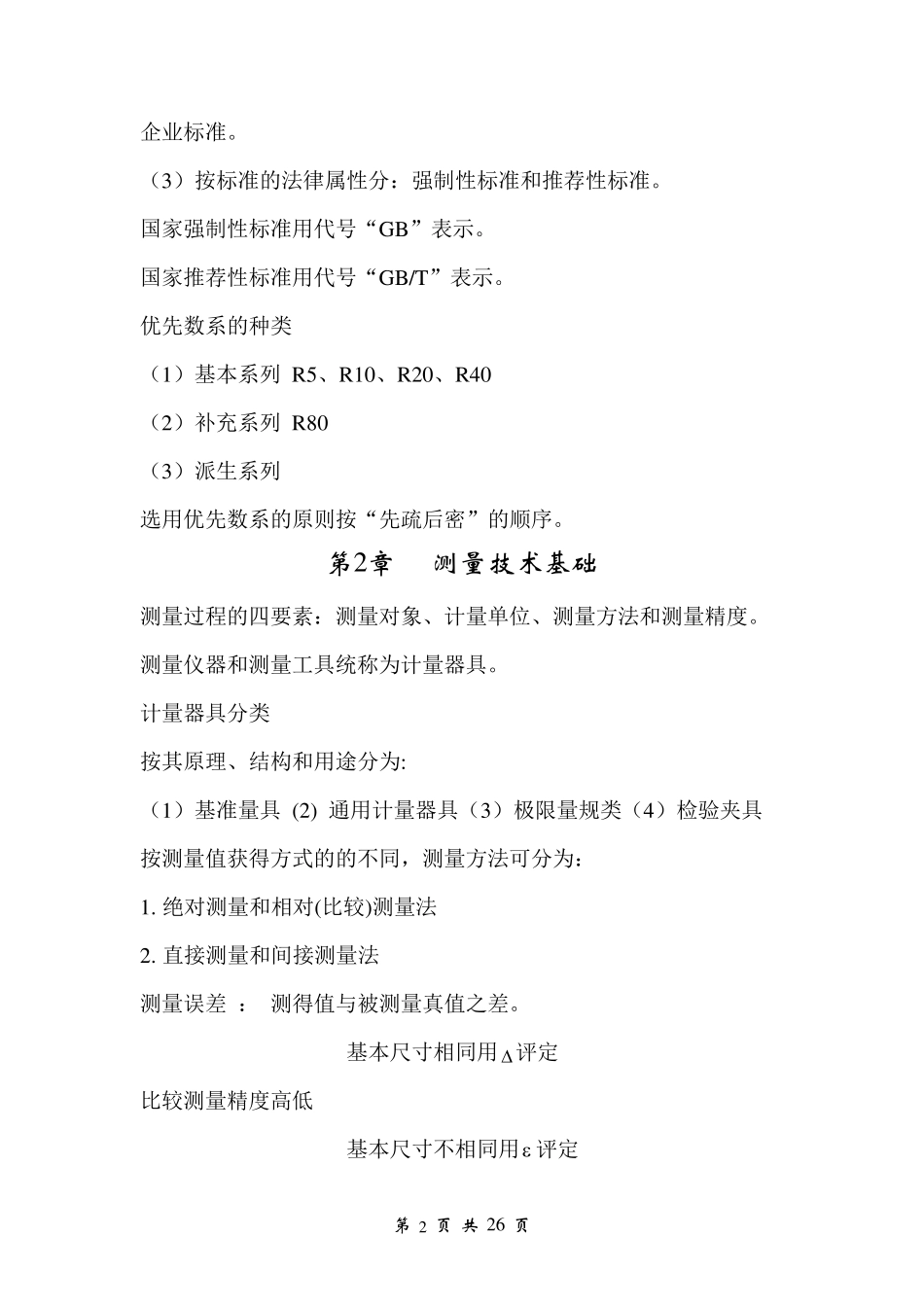

第 1 页 共 2 6 页 互换性与技术测量知识点 第 1 章 绪言 互换性是指在同一规格的一批零、部件中任取一件，在装配时不需经过任何选择、修配或调整，就能装配在整机上，并能满足使用性能要求的特性。 互换性应具备的条件： ①装配前不换 ②装配时不调整或修配 ③装配后满足使用要求 按互换性程度可分完全互换（绝对互换）与不完全互换（有限互换）。 按标准零部件和机构分外互换与内互换。 互换性在机械制造中的作用 1 .从使用方面看：节省装配、维修时间，保证工作的连续性和持久性，提高了机器的使用寿命。 2 .从制造方面看：便于实现自动化流水线生产。装配时，由于零部件具有互换性，不需辅助加工和修配，可以减轻装配工的劳动量，缩短装配周期。 3 .从设计方面看：大大减轻设计人员的计算、绘图的工作量，简化设计程序和缩短设计周期。 标准与标准化是实现互换性的基础。 标准分类 （1 ）按一般分：技术标准、管理标准和工作标准。 （2 ）按作用范围分：国际标准、国家标准、专业标准、地方标准和 第 2 页 共 26 页 企业标准。 （3）按标准的法律属性分：强制性标准和推荐性标准。 国家强制性标准用代号“GB”表示。 国家推荐性标准用代号“GB/T”表示。 优先数系的种类 （1）基本系列 R5、R10、R20、R40 （2）补充系列 R80 （3）派生系列 选用优先数系的原则按“先疏后密”的顺序。 第2章 测量技术基础 测量过程的四要素：测量对象、计量单位、测量方法和测量精度。 测量仪器和测量工具统称为计量器具。 计量器具分类 按其原理、结构和用途分为: （1）基准量具 (2) 通用计量器具（3）极限量规类（4）检验夹具 按测量值获得方式的的不同，测量方法可分为： 1. 绝对测量和相对(比较)测量法 2. 直接测量和间接测量法 测量误差 ： 测得值与被测量真值之差。 基本尺寸相同用评定 比较测量精度高低 基本尺寸不相同用评定 第 3 页 共 26 页 （1）绝对误差Δ——测得值与被测量真值之差。 0xx （2）相对误差ε——测量的绝对误差的绝对值与被测量真值之比。 %100||||||000xxxxx （3）极限误差——测量的绝对误差的变化范围。 lim0limxxx 或 lim0 xx 随机误差 ——不可消除，只能减小 按误差性质可分 系统误差 ——可消除 粗大误差——剔除 控制几何参数的技术规定就称“公差”，实际参数允许的最大变动量。...
