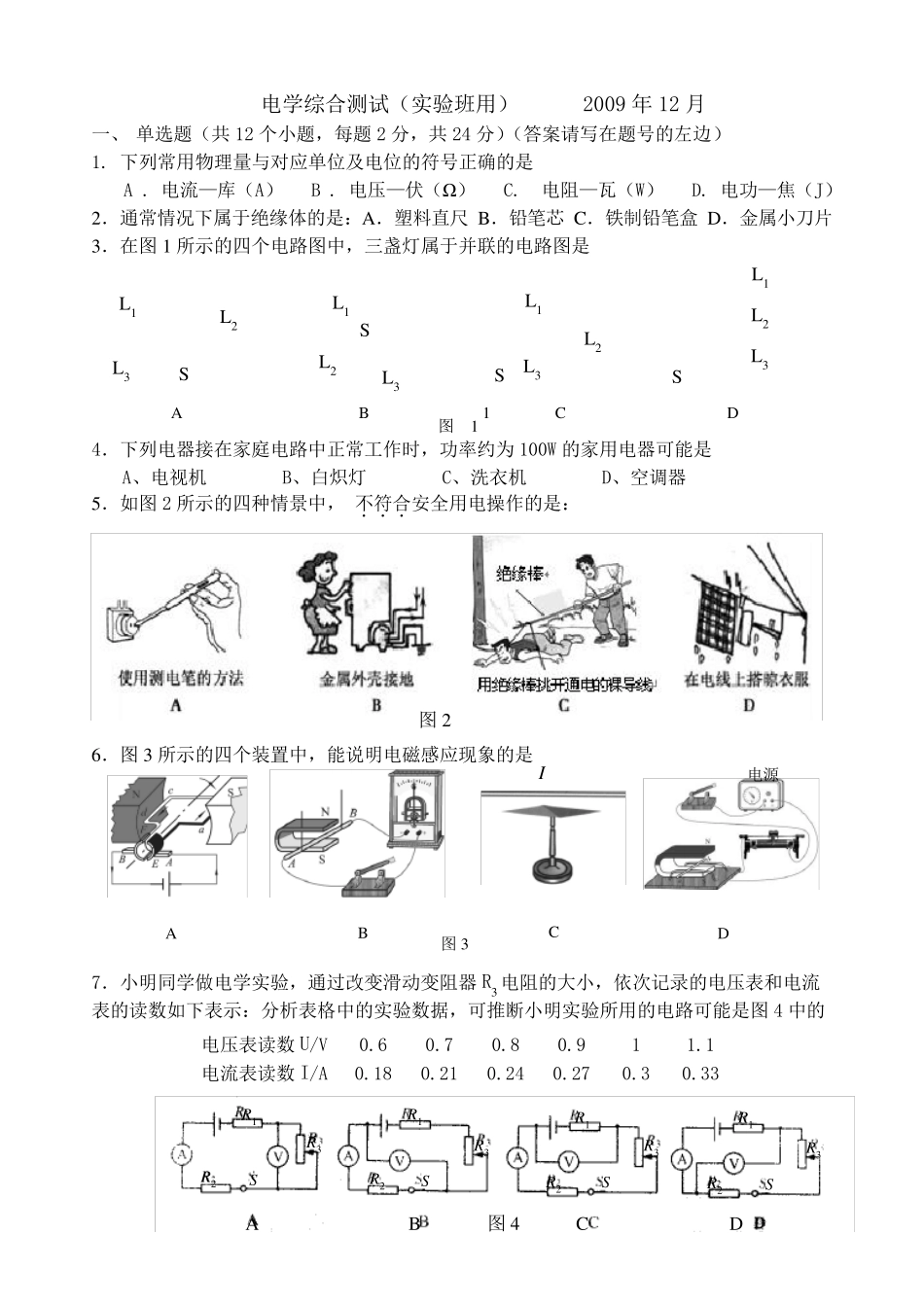

电学综合测试（实验班用） 2009 年12 月 一、 单选题（共12 个小题，每题2 分，共24 分）（答案请写在题号的左边） 1. 下列常用物理量与对应单位及电位的符号正确的是 A . 电流—库（A） B . 电压—伏（Ω） C. 电阻—瓦（W） D. 电功—焦（J） 2．通常情况下属于绝缘体的是：A．塑料直尺 B．铅笔芯 C．铁制铅笔盒 D．金属小刀片 3．在图 1 所示的四个电路图中，三盏灯属于并联的电路图是 4．下列电器接在家庭电路中正常工作时，功率约为 100W 的家用电器可能是 A、电视机 B、白炽灯 C、洗衣机 D、空调器 5．如图 2 所示的四种情景中， 不符合．．．安全用电操作的是： 6．图 3 所示的四个装置中，能说明电磁感应现象的是 7．小明同学做电学实验，通过改变滑动变阻器 R3 电阻的大小，依次记录的电压表和电流 表的读数如下表示：分析表格中的实验数据，可推断小明实验所用的电路可能是图 4 中的 电压表读数 U/V 0.6 0.7 0.8 0.9 1 1.1 电流表读数 I/A 0.18 0.21 0.24 0.27 0.3 0.33 L1 L2 S L3 L1 L3 S L2 L1 L2 L3 S L3 L1 L2 S A B 1 C D 图 1 图 2 图 3 A B C D 电源 I A B 图 4 C D R1 R3 R2 R2 R2 R2 R3 R3 R3 R1 R1 R1 S S S S 8、 张 华 同 学 在 电 学 实 验 探 究 中 ， 将 记 录 的 实 验 数 据 通 过 整 理 作 出 了 如 图 5所 示 的 图 象 ， 根据 图 象 ， 下 列 说 法 错 误 的 是 A． 通 过 R1的 电 流 与 其 两 端 的 电 压 成 正 比 B． R1的 电 阻 大 于 R2的 电 阻 C． 当 在 R2的 两 端 加 上 2V的 电 压 时 ， 通 过 导 体 R2的 电 流 为 0.5A D． 当 通 过 R1的 电 流 为 0.4A时 ， R1两 端 的 电 压 为 2.5V。 9． 图 6 所 示 电 路 电 源 电 压 一 定 ， 灯 L 的 电 阻 不 受 温 度 影 响 。 开 关 闭 合 后 ， 滑 动 变 阻 器 的 滑片 P 向 右 移 动 时 ， 下 列 说 法 正 确 的 是 A． 电 压 表 V1 的 示 数 变 大 B． 电 压 表 V2 的 示 数 变 小 C． 电 流 表 A 的 示 数 变 大 D． 灯 L 的 实 际 功 率 不 变 10． 如 图 7 所 示 ， 电 源 电 压 为 6V ...
