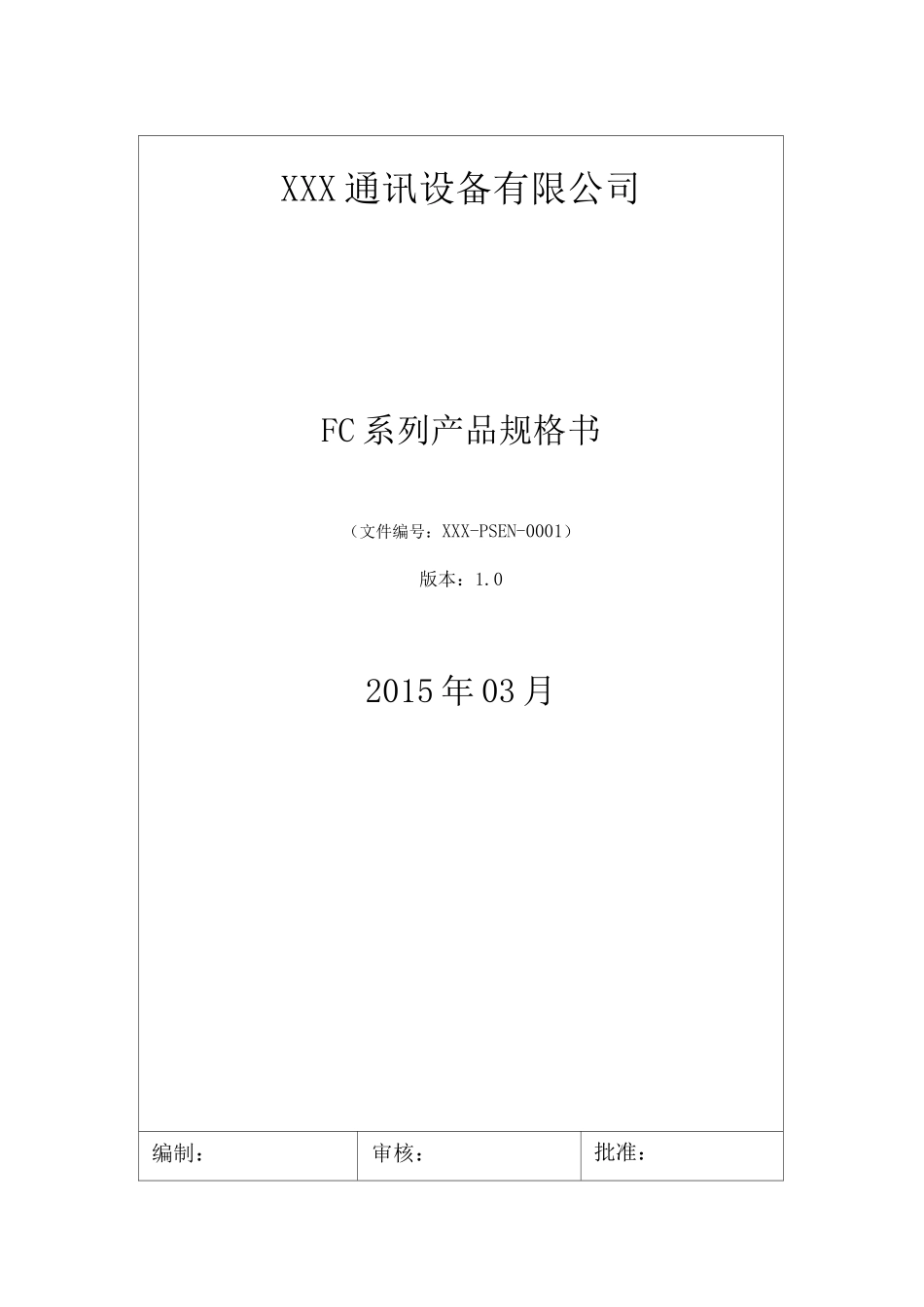

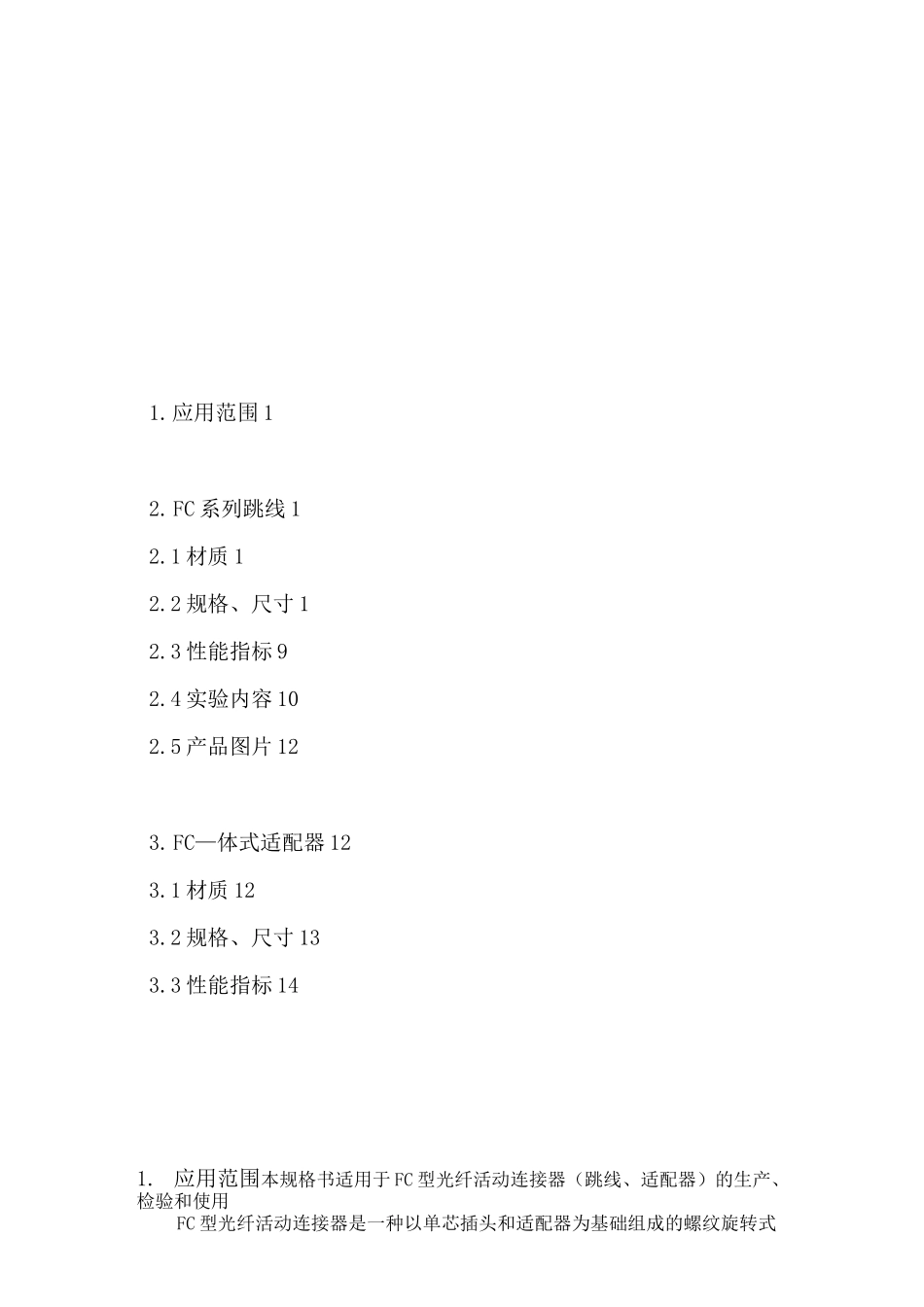

XXX 通讯设备有限公司FC 系列产品规格书（文件编号：XXX-PSEN-0001）版本：1.02015 年 03 月编制：审核：批准：1.应用范围 12.FC 系列跳线 12.1 材质 12.2 规格、尺寸 12.3 性能指标 92.4 实验内容 102.5 产品图片 123.FC—体式适配器 123.1 材质 123.2 规格、尺寸 133.3 性能指标 141. 应用范围本规格书适用于 FC 型光纤活动连接器（跳线、适配器）的生产、检验和使用FC 型光纤活动连接器是一种以单芯插头和适配器为基础组成的螺纹旋转式连接器，它的特点是光纤镶嵌在标称直径为 2.5mm 的高精密插针圆柱体中，两插头用 M8X0.75 的螺帽和适配器进行螺纹连接。使用条件：工作温度：-25°C——+70°C贮运温度：-40°C——+85C相对湿度：不大于 95%（+40C 时）大气压力：70Kpa——106Kpa2. FC 系列跳线、尾纤2.1 材质金属件：弹簧、外螺、内框、止动环、喇叭口、压环、尾座陶瓷件：插芯塑料件：尾套、防尘帽光缆：二氧化硅、芳族聚酸胺、聚氯乙烯如需符合 ROHS，需在评审单上注明。外观产品外观应平滑洁净，金属零件表面无毛刺、油污、伤痕、裂纹及锈蚀现象，塑料、橡胶零件表面应平整、光滑、颜色均匀、一致性好、无裂纹现象。默认光纤/光缆外皮颜色：单模紧套光纤（©0.9）外皮采用白色，多模紧套光纤（©0.9）外皮米用白色，单模光缆（d2 和 d3）外皮米用黄色，多模光缆（d2 和d3）外皮采用橙色，光纤/光缆表面应圆整光滑，光缆上所印字迹应清晰，不允许有拖墨、漏印、错印、重叠、少墨等不良现象。2.2 规格、尺寸2.2.1 连接头规格、尺寸ginmFC■逹接器外形尺寸00FC 连接器外形尺寸FC 连接头散件采用细螺纹外框，橡胶尾套，PC 为黑色，APC 为绿色，0.9 使用内置式尾套。如有特殊要求，需在评审单上注明。FC/PC 光纤连接头规格图FC/PC 光纤连接头尺寸标记最小值基础值最大值注A2.49852.4995直径（1）B4.4mm4.6mm直径C5.8mm6.0mm直径D2.92mm—E3.75mm4.10mm(2)F1.77mm2.77mmGM8X0.75-6H(3)H1.1mm(4)I3.5mm—(3)J3.95mm—K1.86mm25mm注1. 插针体外径在离顶点下面的 1.2mm 范围可以小于 2.498mm2. 当不匹配时，尺寸 E 是相对于插针体端面给出的，插针体是通过一定的轴向压力沿着接触端面方向移动，因此，尺寸 E 相对于最小尺寸 3.6mm 而变化的；当尺寸是从 3.6mm 到 3.7mm 时，插针体的压力应从 7.8N〜11.8N3. M8X0.75 表示公制螺帽的螺纹标称直径 8mm,螺距为 0.75mm,6H 表示...
