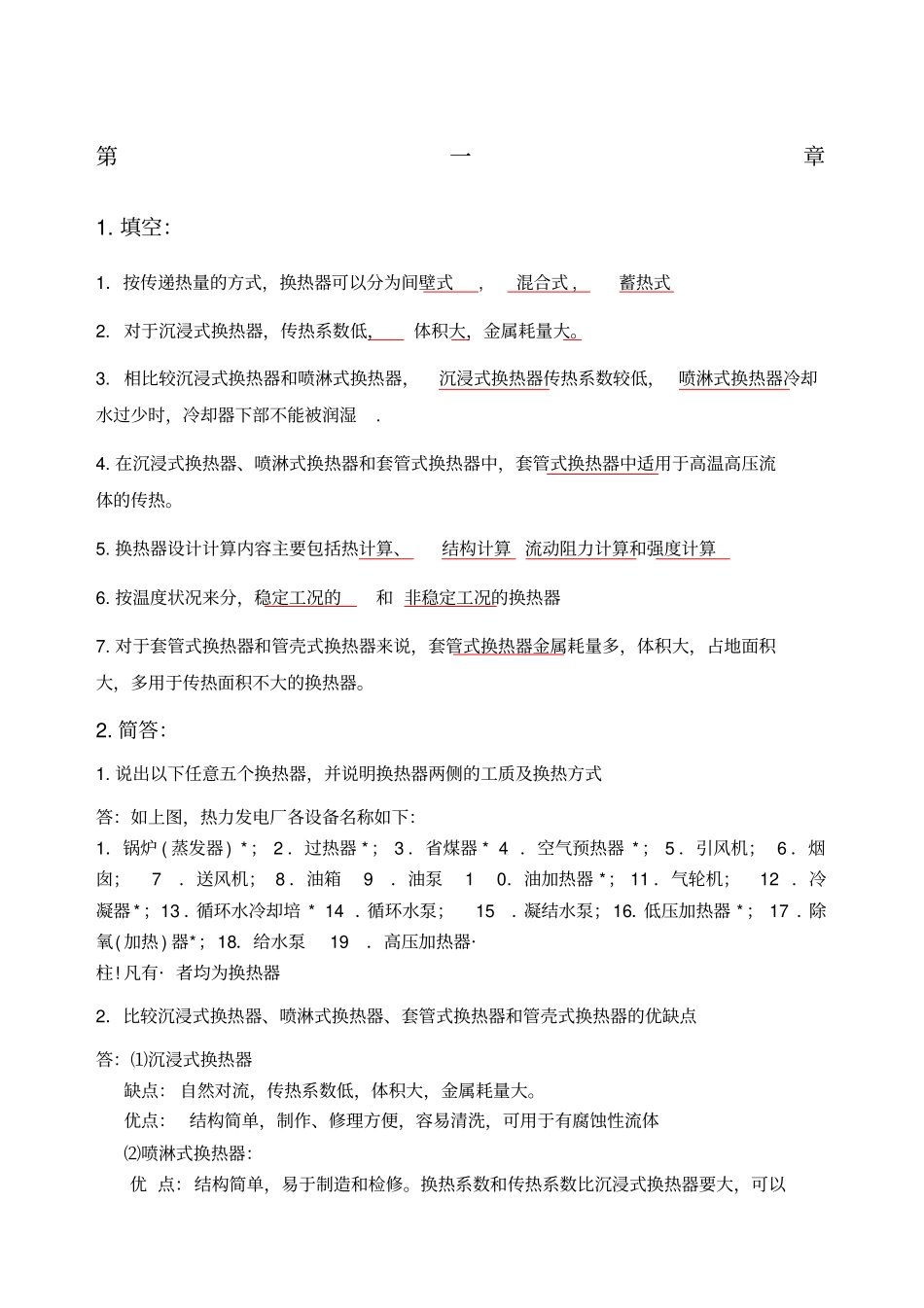

第一章1. 填空:1.按传递热量的方式,换热器可以分为间壁式, 混合式 , 蓄热式2. 对于沉浸式换热器,传热系数低,体积大,金属耗量大。3. 相比较沉浸式换热器和喷淋式换热器,沉浸式换热器传热系数较低, 喷淋式换热器冷却水过少时,冷却器下部不能被润湿. 4. 在沉浸式换热器、喷淋式换热器和套管式换热器中,套管式换热器中适用于高温高压流体的传热。5. 换热器设计计算内容主要包括热计算、结构计算 流动阻力计算和强度计算6. 按温度状况来分,稳定工况的和 非稳定工况的换热器7. 对于套管式换热器和管壳式换热器来说,套管式换热器金属耗量多,体积大,占地面积大,多用于传热面积不大的换热器。2. 简答:1. 说出以下任意五个换热器,并说明换热器两侧的工质及换热方式答:如上图,热力发电厂各设备名称如下:1.锅炉 ( 蒸发器 ) * ; 2 .过热器 * ; 3 .省煤器 * 4 .空气预热器 * ; 5 .引风机; 6 .烟囱; 7.送风机; 8 .油箱 9.油泵 1 0.油加热器 *; 11 .气轮机; 12 .冷凝器 * ; 13 .循环水冷却培 * 14 .循环水泵; 15.凝结水泵;16.低压加热器 * ; 17 .除氧( 加热 ) 器*;18.给水泵 19.高压加热器·柱! 凡有· 者均为换热器2.比较沉浸式换热器、喷淋式换热器、套管式换热器和管壳式换热器的优缺点答:⑴沉浸式换热器缺点: 自然对流,传热系数低,体积大,金属耗量大。优点: 结构简单,制作、修理方便,容易清洗,可用于有腐蚀性流体⑵喷淋式换热器:优 点:结构简单,易于制造和检修。换热系数和传热系数比沉浸式换热器要大,可以用来冷却腐蚀性流体缺点: 冷却水过少时,冷却器下部不能被润湿,金属耗量大,但比沉浸式要小⑶套管式换热器:优点: 结构简单,适用于高温高压流体的传热。特别是小流量流体的传热,改变套管的根数,可以方便增减热负荷。方便清除污垢,适用于易生污垢的流体。缺点:流动阻力大, 金属耗量多, 体积大,占地面积大, 多用于传热面积不大的换热器。⑷管壳式换热器:优点: 结构简单,造价较低,选材范围广,处理能力大,还可以适应高温高压的流体。可靠性程度高缺点: 与新型高效换热器相比,其传热系数低,壳程由于横向冲刷,振动和噪音大3. 举例说明 5 种换热器,并说明两种流体的传热方式?说明两种流体的传热机理?1)蒸发器:间壁式,蒸发相变— 导热 — 对流2)冷凝器:间壁式,冷凝相变— ...
