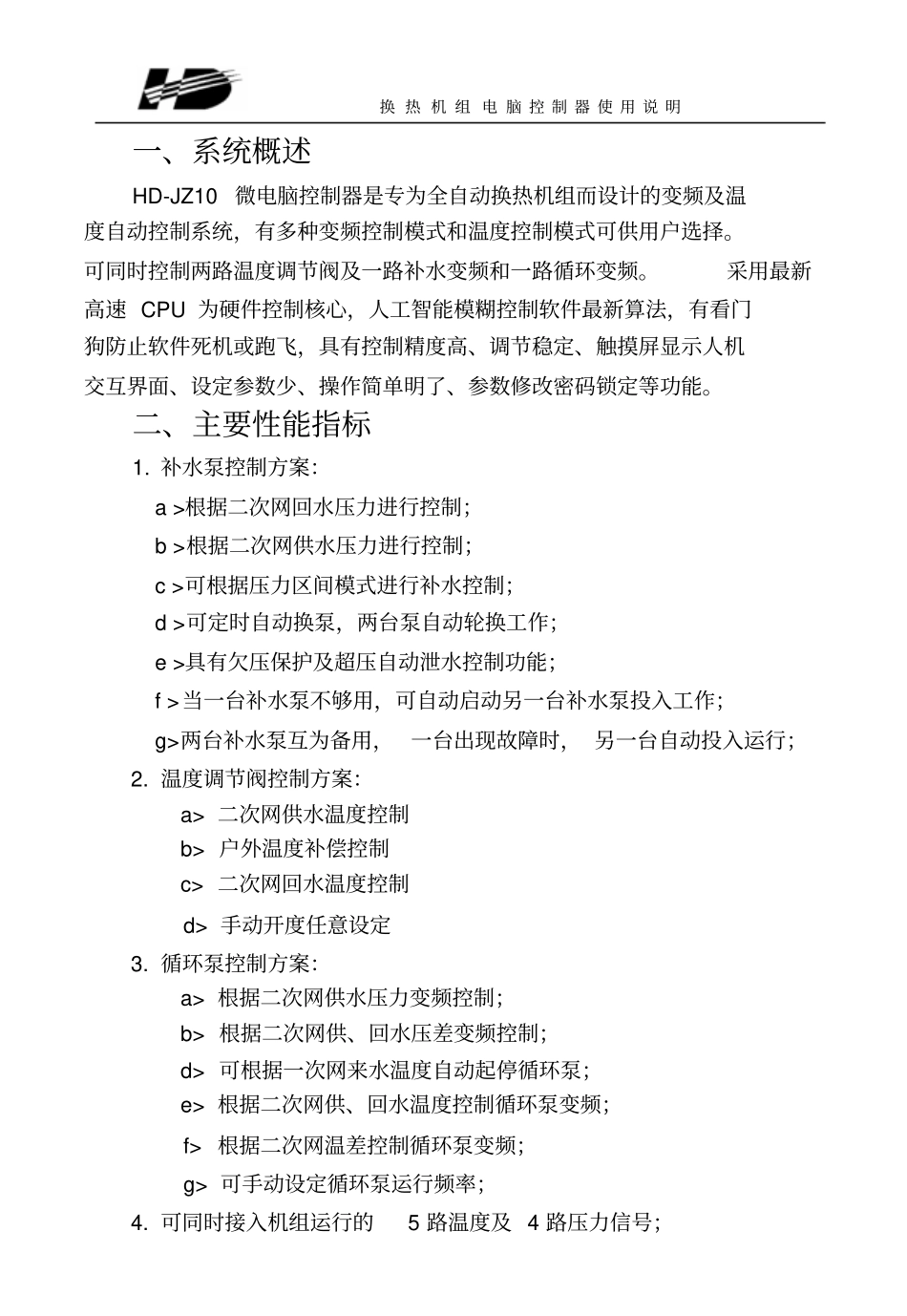

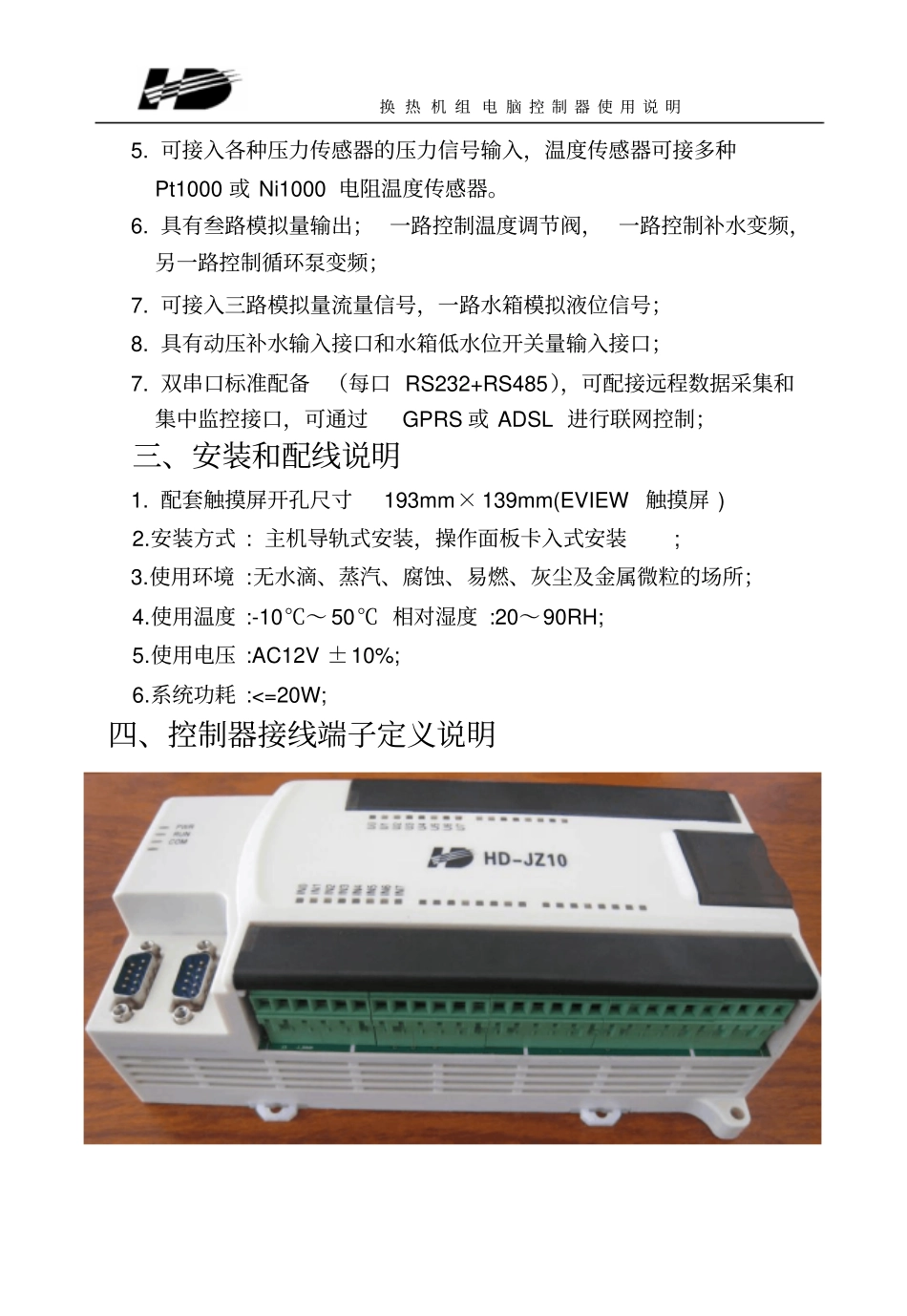

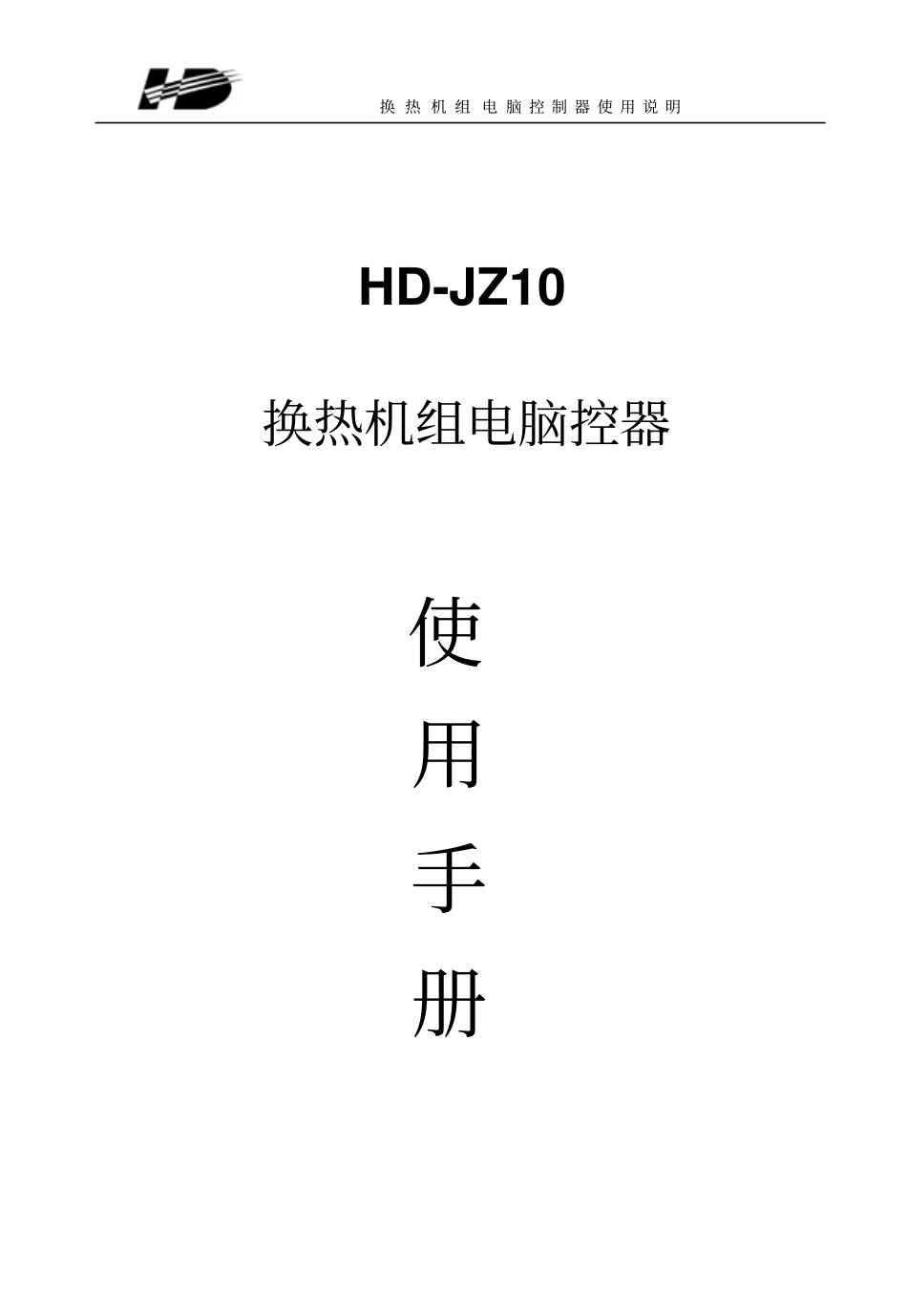

换 热 机 组 电 脑 控 制 器 使 用 说 明HD-JZ10换热机组电脑控器使用手册换 热 机 组 电 脑 控 制 器 使 用 说 明一、系统概述HD-JZ10 微电脑控制器是专为全自动换热机组而设计的变频及温度自动控制系统，有多种变频控制模式和温度控制模式可供用户选择。可同时控制两路温度调节阀及一路补水变频和一路循环变频。采用最新高速 CPU 为硬件控制核心，人工智能模糊控制软件最新算法，有看门狗防止软件死机或跑飞，具有控制精度高、调节稳定、触摸屏显示人机交互界面、设定参数少、操作简单明了、参数修改密码锁定等功能。二、主要性能指标1. 补水泵控制方案：a >根据二次网回水压力进行控制；b >根据二次网供水压力进行控制；c >可根据压力区间模式进行补水控制；d >可定时自动换泵，两台泵自动轮换工作；e >具有欠压保护及超压自动泄水控制功能；f >当一台补水泵不够用，可自动启动另一台补水泵投入工作；g>两台补水泵互为备用， 一台出现故障时， 另一台自动投入运行；2. 温度调节阀控制方案：a> 二次网供水温度控制b> 户外温度补偿控制c> 二次网回水温度控制d> 手动开度任意设定3. 循环泵控制方案：a> 根据二次网供水压力变频控制；b> 根据二次网供、回水压差变频控制；d> 可根据一次网来水温度自动起停循环泵；e> 根据二次网供、回水温度控制循环泵变频；f> 根据二次网温差控制循环泵变频；g> 可手动设定循环泵运行频率；4. 可同时接入机组运行的5 路温度及 4 路压力信号；换 热 机 组 电 脑 控 制 器 使 用 说 明5. 可接入各种压力传感器的压力信号输入，温度传感器可接多种Pt1000 或 Ni1000 电阻温度传感器。6. 具有叁路模拟量输出； 一路控制温度调节阀， 一路控制补水变频，另一路控制循环泵变频；7. 可接入三路模拟量流量信号，一路水箱模拟液位信号；8. 具有动压补水输入接口和水箱低水位开关量输入接口；7. 双串口标准配备 （每口 RS232+RS485），可配接远程数据采集和集中监控接口，可通过GPRS 或 ADSL 进行联网控制；三、安装和配线说明1. 配套触摸屏开孔尺寸193mm× 139mm(EVIEW 触摸屏 ) 2.安装方式 : 主机导轨式安装，操作面板卡入式安装; 3.使用环境 :无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用温度 :-10℃～ 50℃ 相对湿度 :20～90RH; 5.使用电压 :AC12V ±10%; 6.系统功耗 :<=20W; 四、控制器接线端子定义说明...
