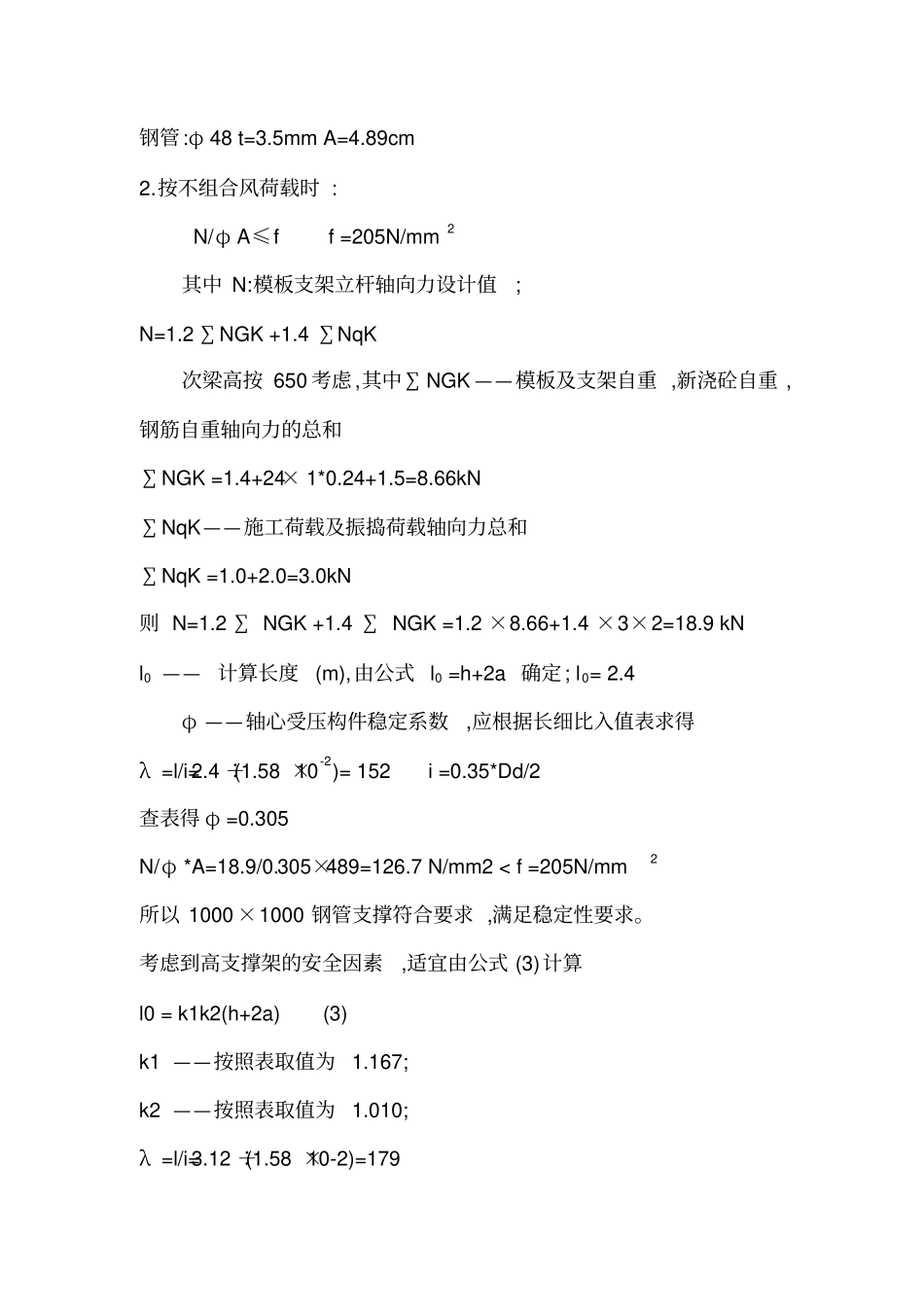

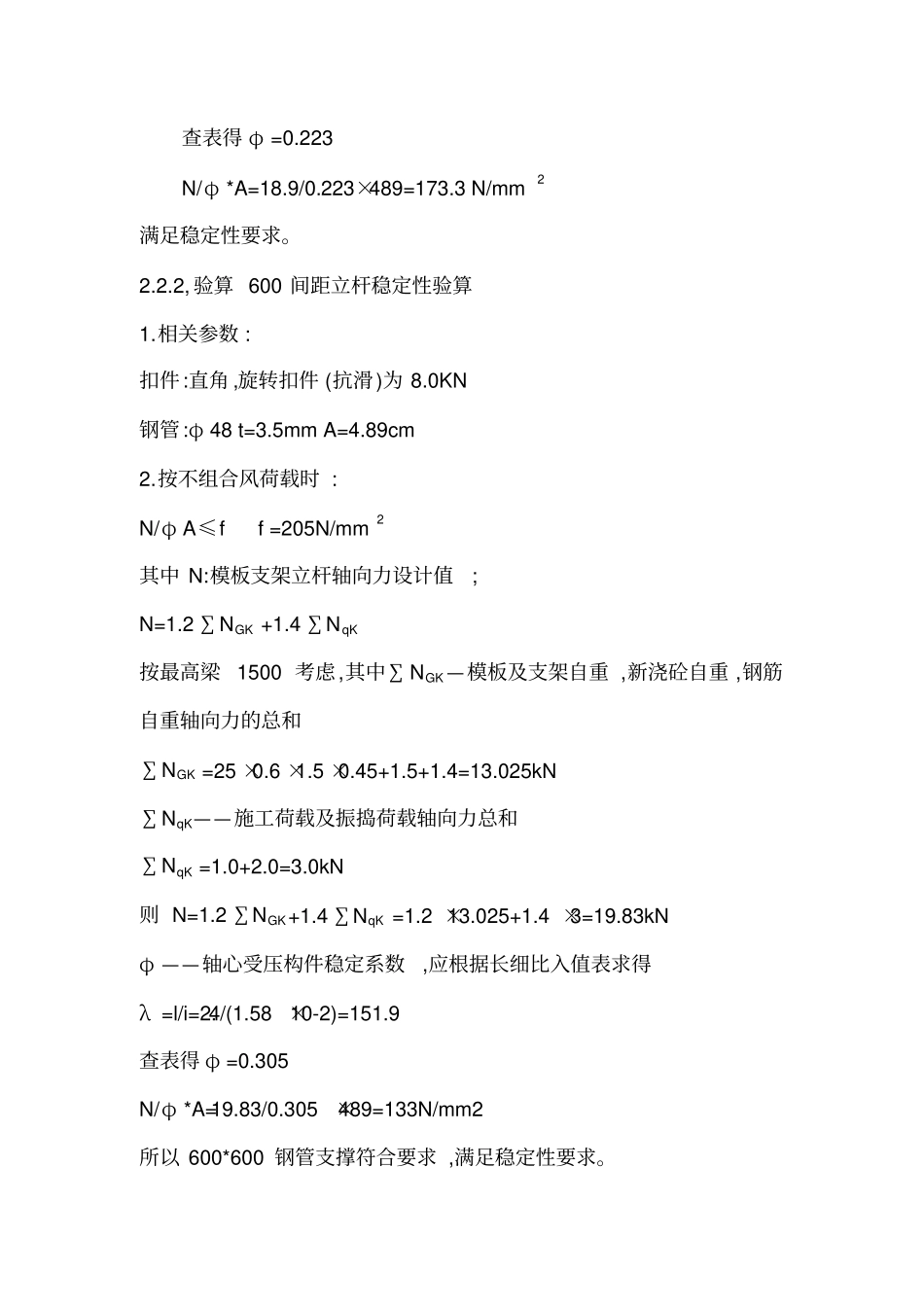

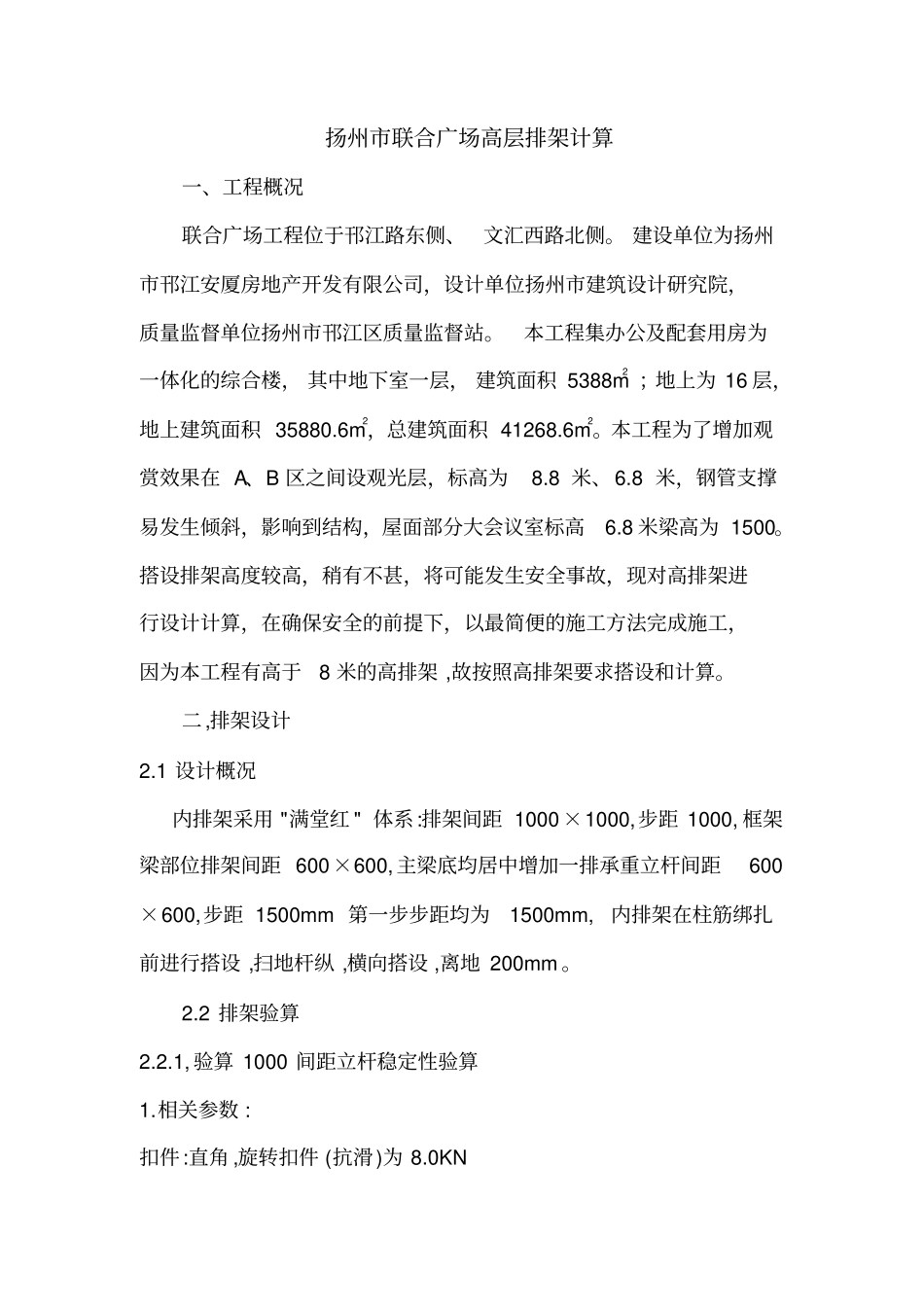

扬州市联合广场高层排架计算一、工程概况联合广场工程位于邗江路东侧、文汇西路北侧。 建设单位为扬州市邗江安厦房地产开发有限公司，设计单位扬州市建筑设计研究院，质量监督单位扬州市邗江区质量监督站。本工程集办公及配套用房为一体化的综合楼， 其中地下室一层， 建筑面积 5388m2 ；地上为 16 层，地上建筑面积 35880.6m2，总建筑面积 41268.6m2。本工程为了增加观赏效果在 A、B 区之间设观光层，标高为8.8 米、6.8 米，钢管支撑易发生倾斜，影响到结构，屋面部分大会议室标高6.8 米梁高为 1500。搭设排架高度较高，稍有不甚，将可能发生安全事故，现对高排架进行设计计算，在确保安全的前提下，以最简便的施工方法完成施工，因为本工程有高于8 米的高排架 ,故按照高排架要求搭设和计算。二,排架设计2.1 设计概况内排架采用 "满堂红 " 体系:排架间距 1000 ×1000,步距 1000, 框架梁部位排架间距 600×600,主梁底均居中增加一排承重立杆间距600×600,步距 1500mm 第一步步距均为1500mm, 内排架在柱筋绑扎前进行搭设 ,扫地杆纵 ,横向搭设 ,离地 200mm 。2.2 排架验算2.2.1, 验算 1000 间距立杆稳定性验算1.相关参数 : 扣件:直角 ,旋转扣件 (抗滑)为 8.0KN 钢管:φ 48 t=3.5mm A=4.89cm 2.按不组合风荷载时 : N/φ A≤f f =205N/mm2其中 N:模板支架立杆轴向力设计值; N=1.2 ∑NGK +1.4 ∑NqK 次梁高按 650 考虑,其中∑ NGK ——模板及支架自重 ,新浇砼自重 ,钢筋自重轴向力的总和∑NGK =1.4+24× 1*0.24+1.5=8.66kN ∑NqK——施工荷载及振捣荷载轴向力总和∑NqK =1.0+2.0=3.0kN 则 N=1.2 ∑ NGK +1.4 ∑ NGK =1.2 ×8.66+1.4 ×3×2=18.9 kN l0 ——计算长度(m),由公式 l0 =h+2a 确定; l0= 2.4 φ ——轴心受压构件稳定系数,应根据长细比入值表求得λ =l/i=2.4 ÷(1.58 ×10-2)= 152 i =0.35*Dd/2 查表得 φ =0.305 N/φ *A=18.9/0.305×489=126.7 N/mm2 < f =205N/mm2所以 1000 ×1000 钢管支撑符合要求 ,满足稳定性要求。考虑到高支撑架的安全因素,适宜由公式 (3)计算l0 = k1k2(h+2a) (3) k1 ——按照表取值为1.167; k2 ——按照表取值为1.010; λ =l/i=3.12 ÷(1.58 ×10-2)=179 查表得 φ =0.223 N/φ *A=18.9/0.223×489=173.3 N/mm2满足稳定性要求。2.2.2, 验算 600 间距立杆稳定性验算1.相关参数 :...
