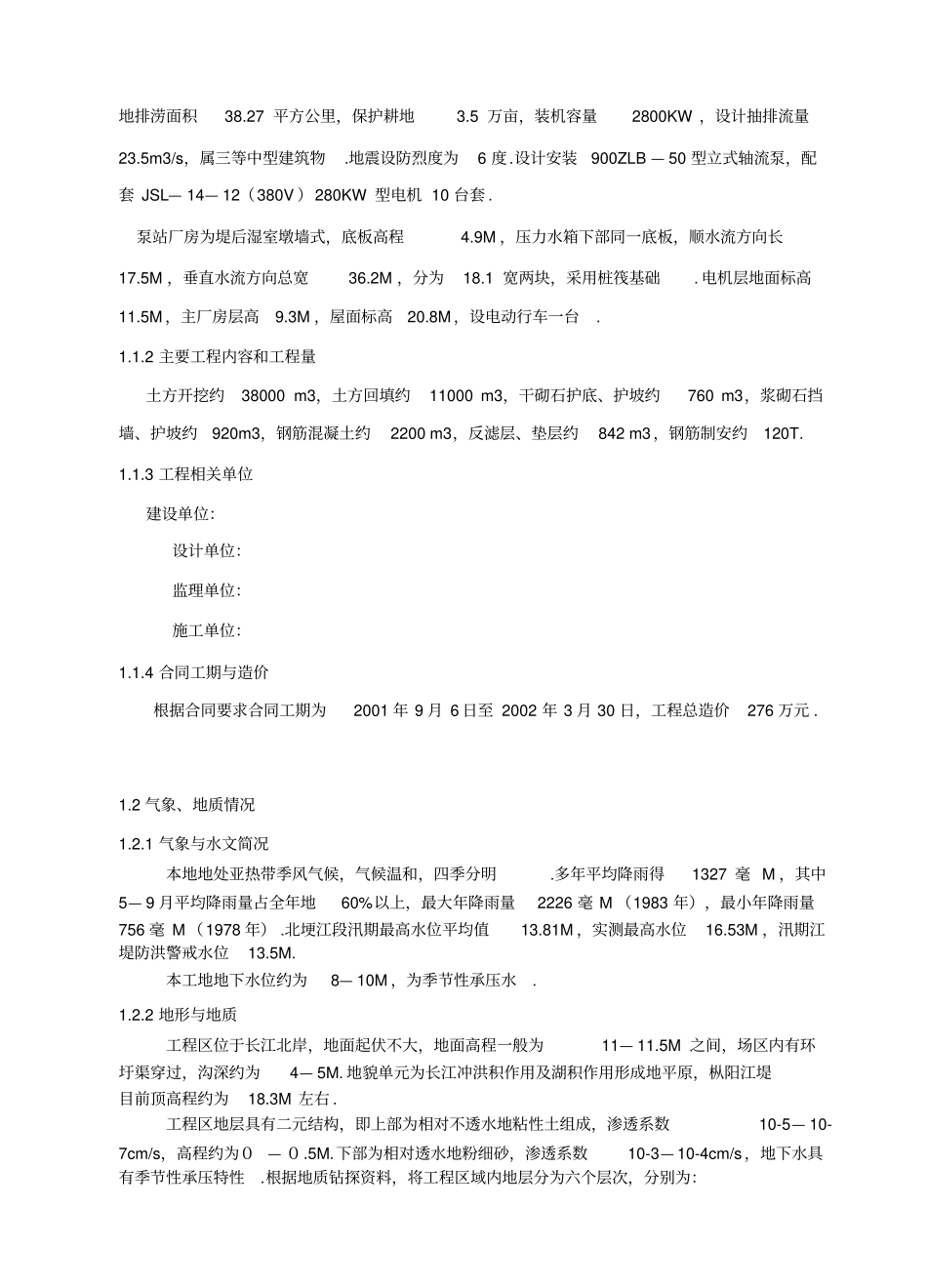

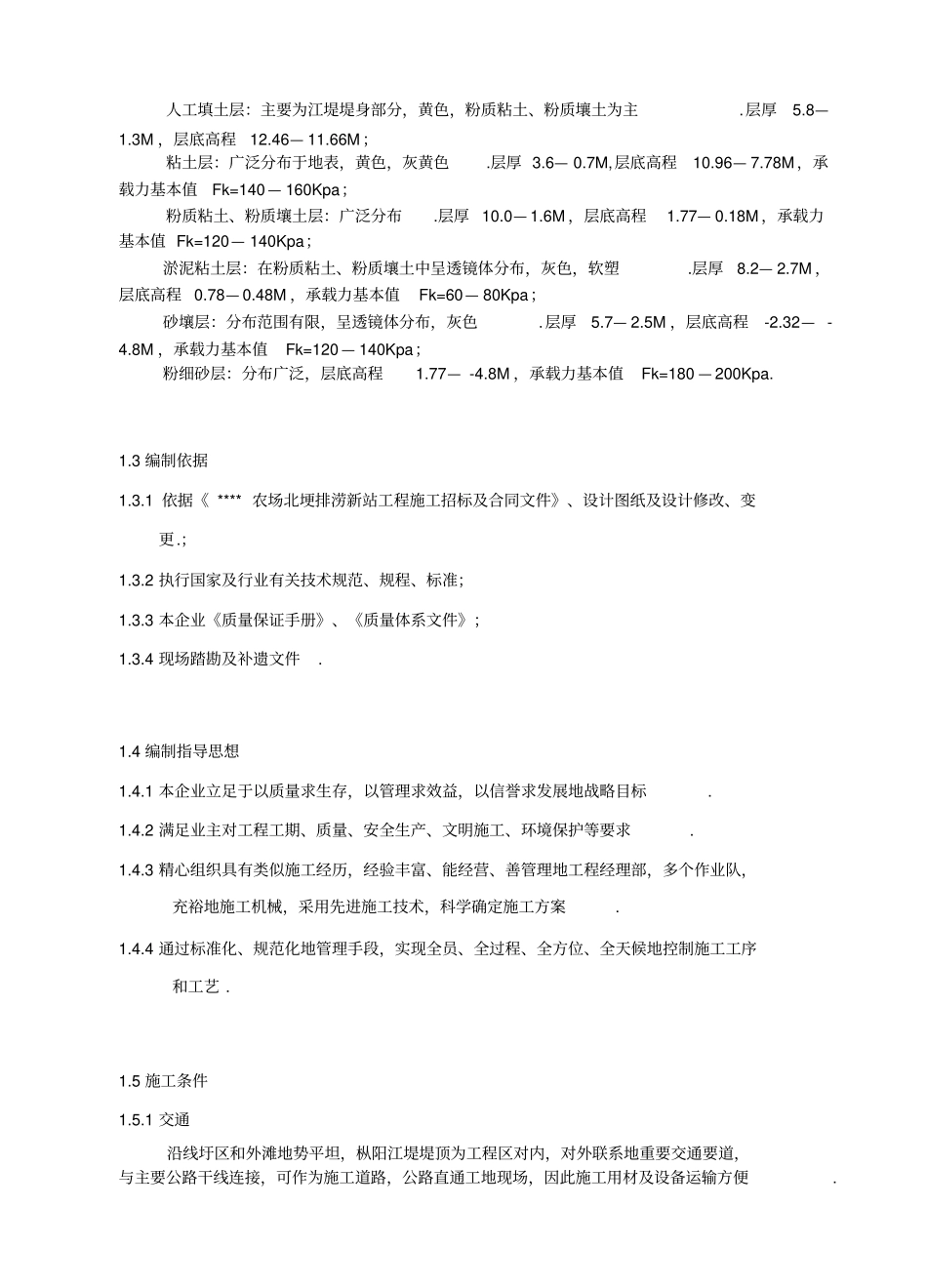

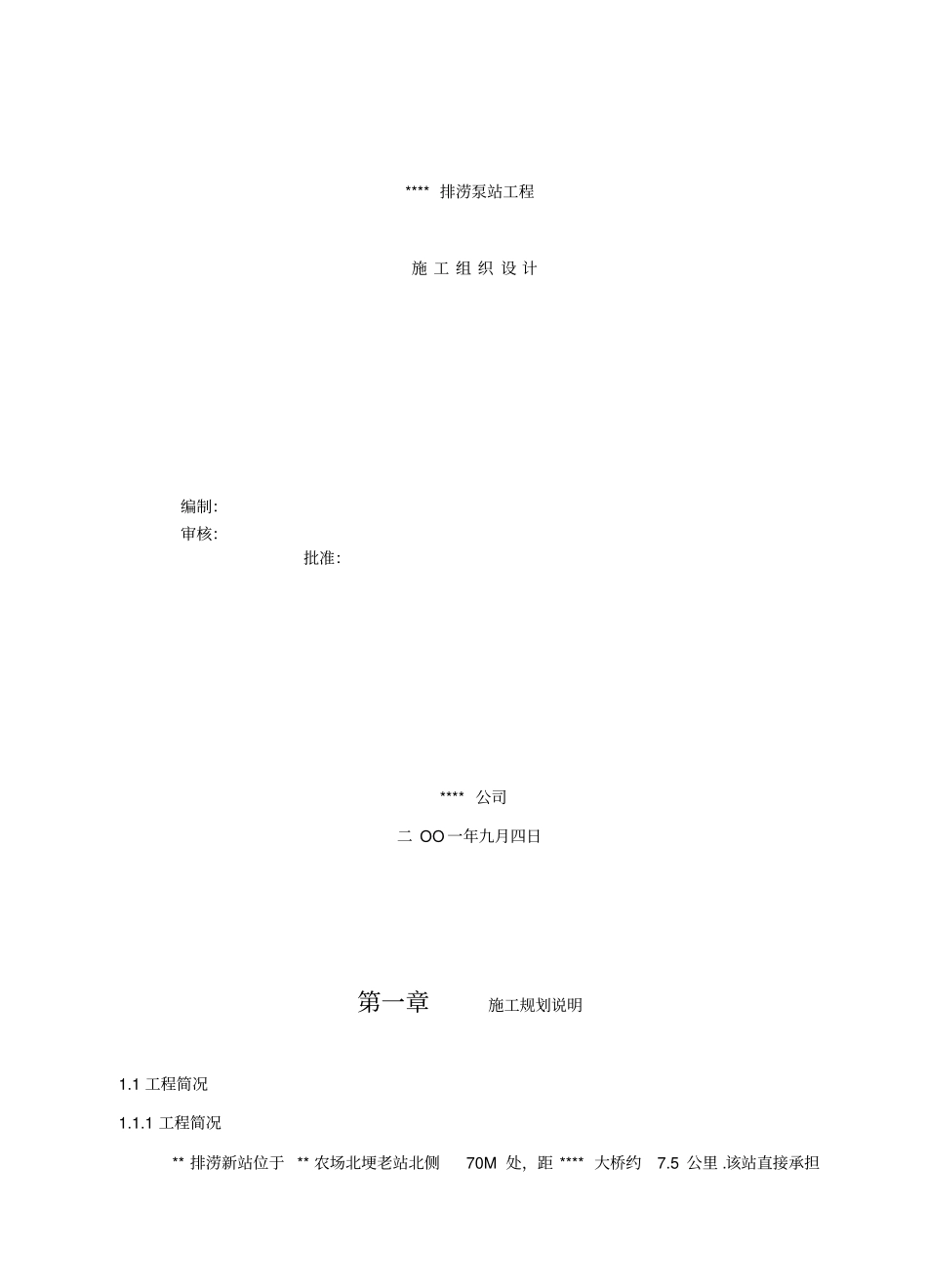

**** 排涝泵站工程施 工 组 织 设 计编制：审核：批准：**** 公司二 OO 一年九月四日第一章施工规划说明1.1 工程简况1.1.1 工程简况** 排涝新站位于 ** 农场北埂老站北侧70M 处，距 **** 大桥约7.5 公里 .该站直接承担地排涝面积38.27 平方公里，保护耕地3.5 万亩，装机容量2800KW ，设计抽排流量23.5m3/s，属三等中型建筑物.地震设防烈度为6 度.设计安装900ZLB — 50 型立式轴流泵，配套 JSL— 14— 12（380V ）280KW 型电机 10 台套 .泵站厂房为堤后湿室墩墙式，底板高程4.9M ，压力水箱下部同一底板，顺水流方向长17.5M ，垂直水流方向总宽36.2M ，分为18.1 宽两块，采用桩筏基础. 电机层地面标高11.5M ，主厂房层高9.3M ，屋面标高20.8M ，设电动行车一台.1.1.2 主要工程内容和工程量土方开挖约38000 m3，土方回填约11000 m3，干砌石护底、护坡约760 m3，浆砌石挡墙、护坡约920m3，钢筋混凝土约2200 m3，反滤层、垫层约842 m3，钢筋制安约120T.1.1.3 工程相关单位建设单位：设计单位：监理单位：施工单位：1.1.4 合同工期与造价根据合同要求合同工期为2001 年 9 月 6 日至 2002 年 3 月 30 日，工程总造价276 万元 .1.2 气象、地质情况1.2.1 气象与水文简况本地地处亚热带季风气候，气候温和，四季分明.多年平均降雨得1327 毫 M ，其中5— 9 月平均降雨量占全年地60%以上，最大年降雨量2226 毫 M （1983 年），最小年降雨量756 毫 M （1978 年） .北埂江段汛期最高水位平均值13.81M ，实测最高水位16.53M ，汛期江堤防洪警戒水位13.5M.本工地地下水位约为8— 10M ，为季节性承压水.1.2.2 地形与地质工程区位于长江北岸，地面起伏不大，地面高程一般为11— 11.5M 之间，场区内有环圩渠穿过，沟深约为4— 5M. 地貌单元为长江冲洪积作用及湖积作用形成地平原，枞阳江堤目前顶高程约为18.3M 左右 .工程区地层具有二元结构，即上部为相对不透水地粘性土组成，渗透系数10-5— 10-7cm/s，高程约为０ — ０.5M.下部为相对透水地粉细砂，渗透系数10-3— 10-4cm/s ，地下水具有季节性承压特性.根据地质钻探资料，将工程区域内地层分为六个层次，分别为：人工填土层：主要为江堤堤身部分，黄色，粉质粘土、粉质壤土为主.层厚5.8—1.3M ，层底高程12.46— 11.66M；粘土层：广泛分布于地表，黄色，灰黄色.层厚 3.6— 0.7M,层底高程10.96— 7.78M ，...
